В этой статье описывается, как собрать ручной ремень HS11 (P/N: E498250) к мобильному POS-компьютеру Elo M60.

Предварительные требования

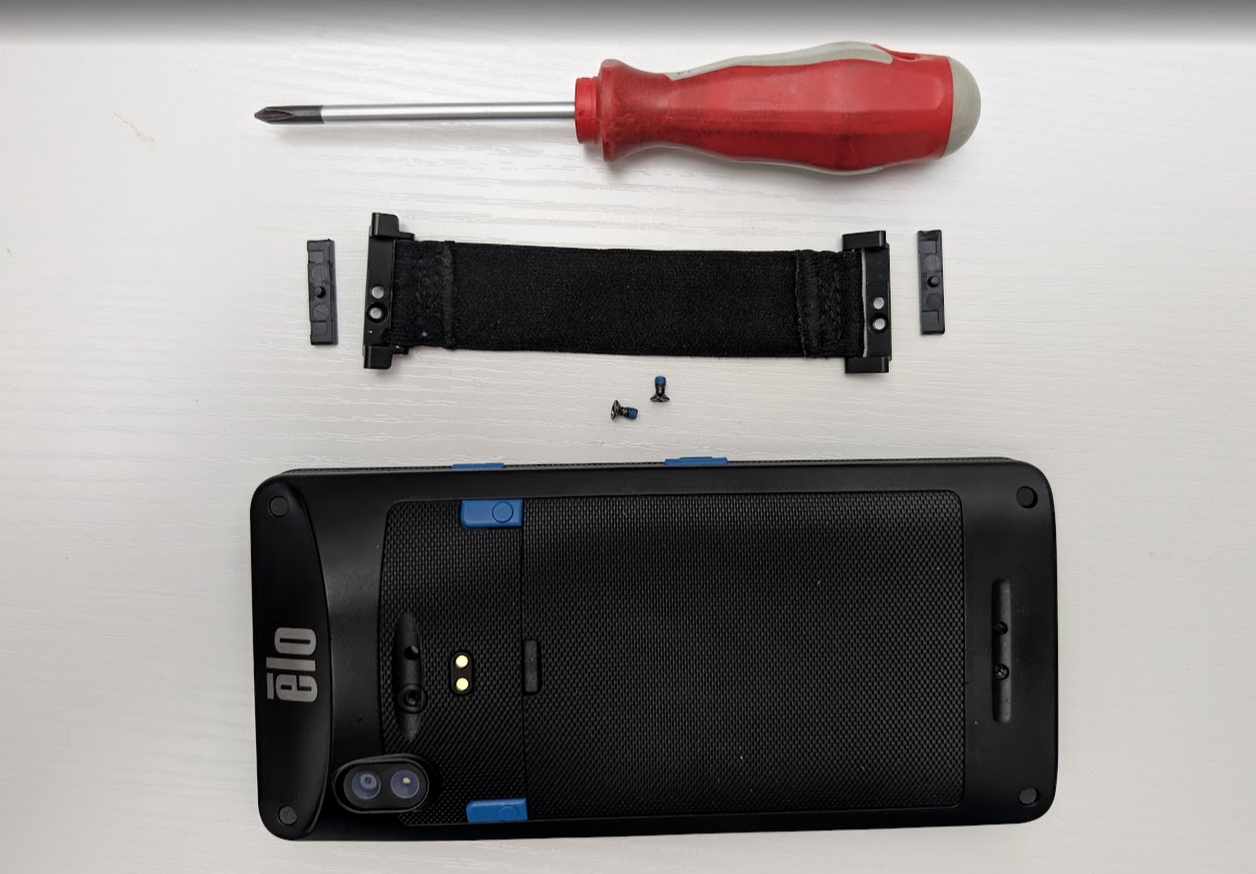

Перед сборкой ручного ремня убедитесь, что у вас есть следующее:

• Ручной ремень HS11 (P/N: E498250): Страница продукта
• Мобильный POS-компьютер Elo Pay M60: Страница продукта
• Отвертка Philips

Руководство по быстрому старту также включено в коробку и доступно здесь.

Сборка ручного ремня

Следуйте этим шагам, чтобы установить ручной ремень HS11 на Elo Pay M60:

1. Поместите M60 экраном вниз на мягкую защитную поверхность.

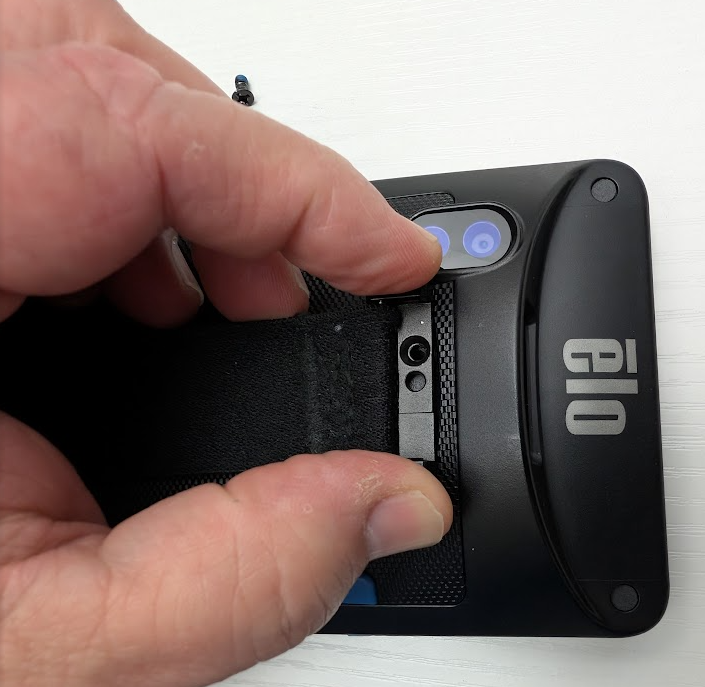

2. Выравните и вставьте верхний штифт ремня в соответствующее отверстие на задней стороне M60.

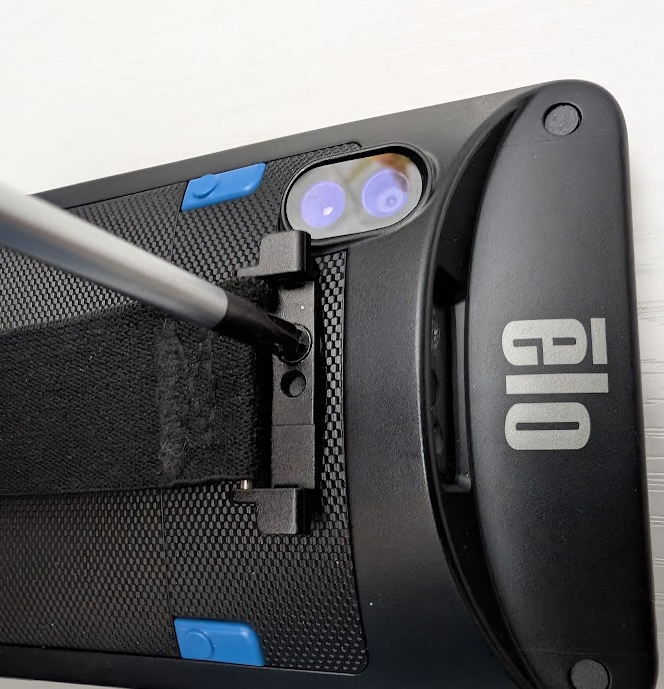

3. Закрепите штифт, затянув винт по часовой стрелке. Не перетягивайте.

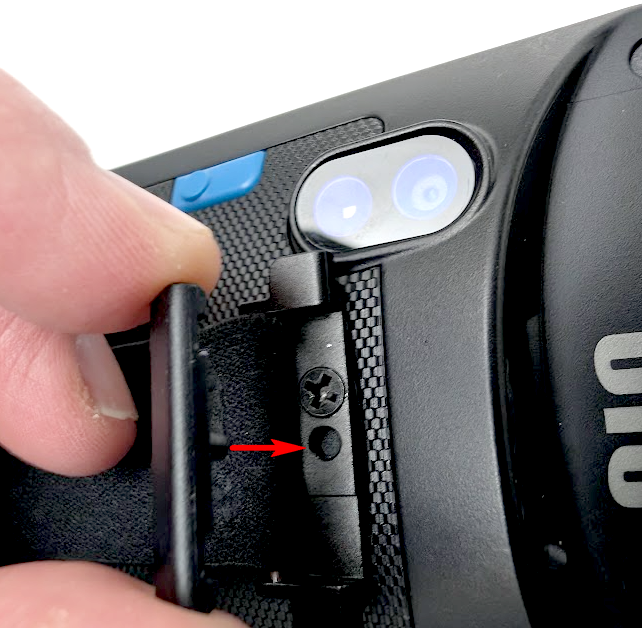

4. Выравните штифт покрытия ремня с отверстием на ручном ремне.

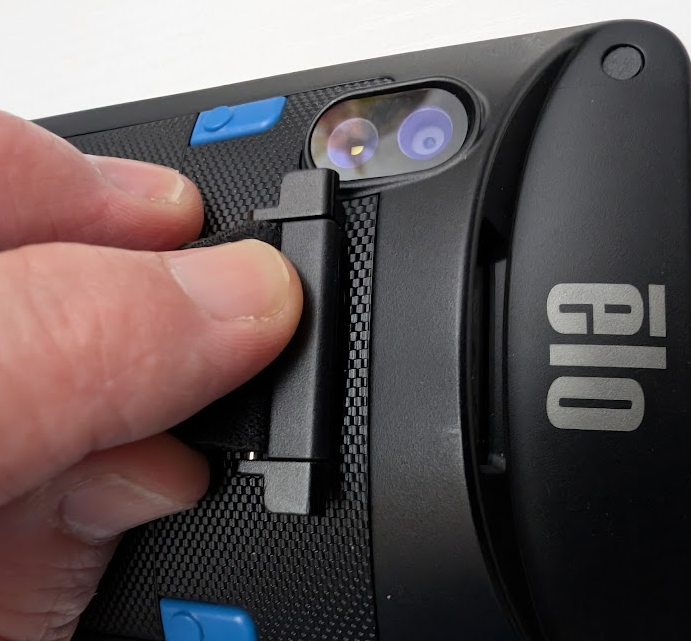

5. Нажмите покрытие ремня вниз, пока оно не щелкнет на место.

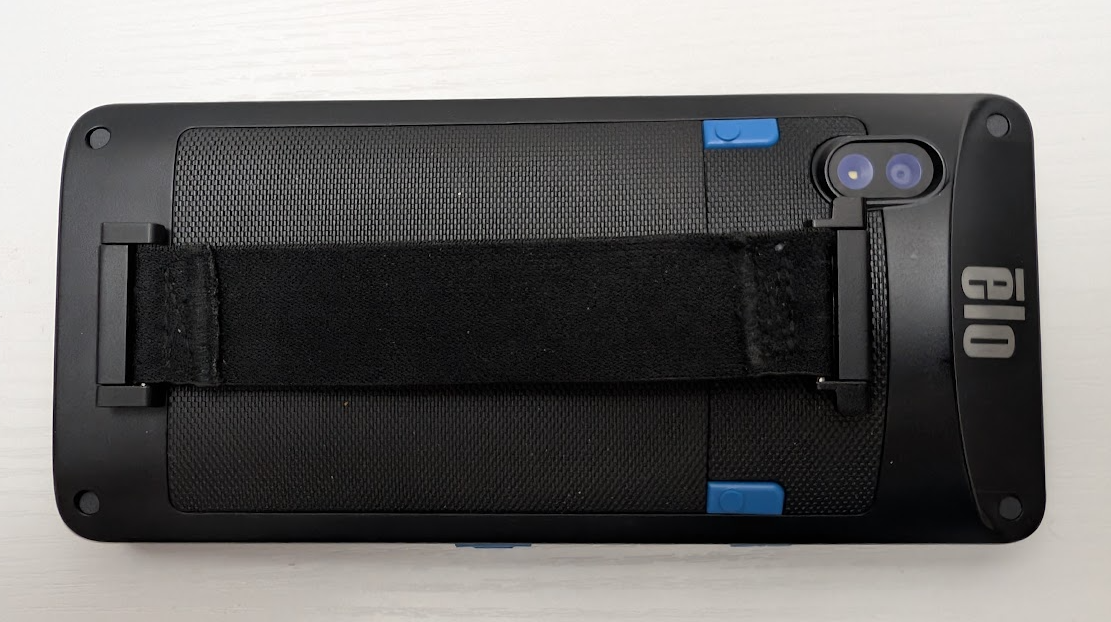

6. Повторите шаги 2–5, чтобы прикрепить нижнюю часть ремня.
