• E384627 - 2D-сканер штрих-кодов Elo Edge Connect (4720), черный
• E454122 - 2D-сканер штрих-кодов Elo Edge Connect (4720), белый
• E245047 - 2D-сканер штрих-кодов Elo Edge Connect (4107), черный
• E454318 - 2D-сканер штрих-кодов Elo Edge Connect (4107), белый

Преимущества SE4720

✅ Расширенный диапазон сканирования - до 30" (76.2 см)
✅ Широкий горизонтальный угол обзора - 48°
✅ Лучший вариант для приложений сканирования на большие расстояния

Преимущества SE4107

✅ Более компактный дизайн - на 31% тоньше (1.05" против 1.40")
✅ Меньший вес - на 31% легче (0.049 фунта против 0.071 фунта)
✅ Большее разрешение - 1280 x 960
✅ Широкий вертикальный угол обзора - 33.5°
✅ Лучший вариант для установок с ограниченным пространством

При первом подключении сканера через USB вы получите следующее:

Первичное подключение

• Сканер издает три audible звука, чтобы подтвердить питание и успешную инициализацию

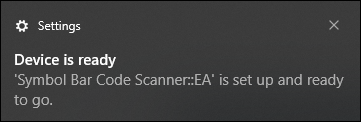

• На Windows PC вы можете увидеть уведомление в правом нижнем углу панели задач:

  "Устройство готово. Сканер штрих-кодов Symbol Bar Code Scanner::EA настроен и готов к работе."

Визуальные индикаторы

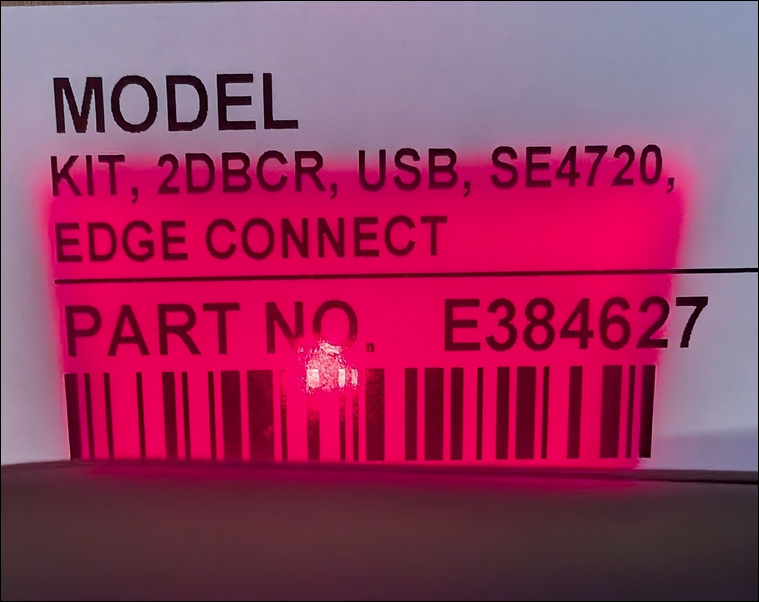

• Красный светодиод освещения сканера SE4720 постоянно горит в форме трапеции

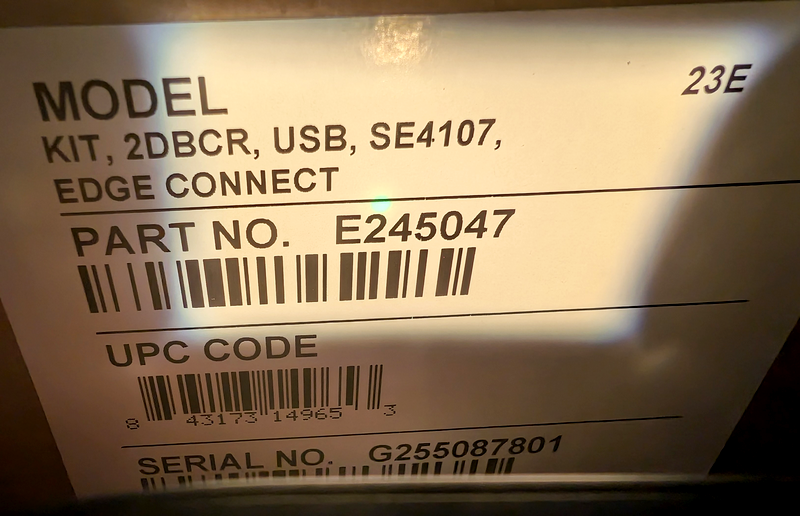

• Белый светодиод освещения сканера SE4107 постоянно горит в форме трапеции

Операция сканирования

• Когда движение или объект проходит перед сенсором, лазерный указатель активируется автоматически
• После успешного сканирования штрих-кода сканер издает звуковой сигнал

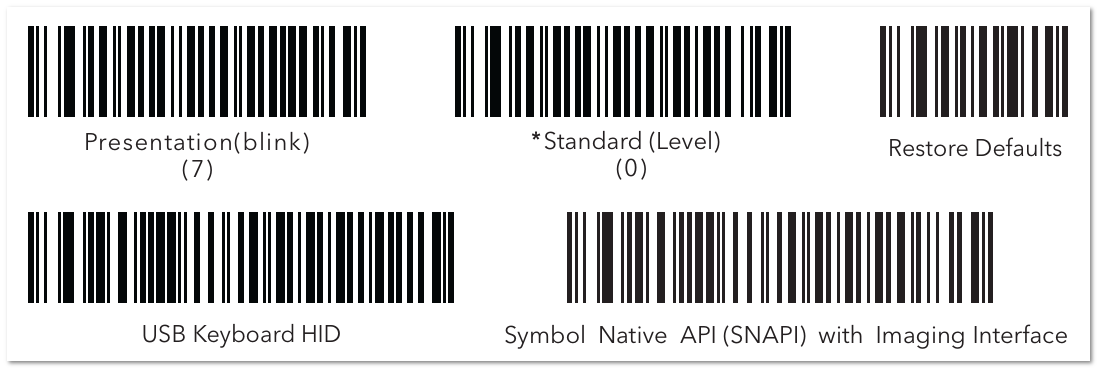

• Штрих-коды конфигурации включены в QIG

Вышеуказанные штрих-коды включены в Руководство по быстрой установке (QIG), которое поставляется с сканерами штрих-кодов SE4720 и SE4107

SNAPI с интерфейсом изображения

Оба устройства SE4720 и SE4107 поставляются с заводской настройкой для использования SNAPI (Symbol Native API) через USB. Этот усовершенствованный протокол позволяет:

• Передачу данных штрих-кода
• Доступ к функциям захвата изображений и диагностики
• Управление конфигурацией и прошивкой с помощью программного обеспечения Zebra

Примечание: SNAPI требует установки драйверов Zebra или Zebra Scanner SDK на хост-системе. Без этой поддержки данные штрих-кода не будут отображаться в текстовых поля, таких как Блокнот или поля ввода браузера.

Режим презентации

В Режиме презентации сканер работает в режиме hands-free:

• Автоматически включает указатель и подсветку при обнаружении движения или штрих-кода
• Не требуется нажатия кнопки или команды программного обеспечения
• Идеально подходит для приложений hands-free, включая киоски, установки с фиксированным креплением или настольные установки

Если ваша система не поддерживает протокол SNAPI, вы можете переключиться на Режим эмуляции USB-клавиатуры HID, чтобы данные штрих-кода отображались в открытых текстовых полях.

Шаги настройки

1. Найдите Руководство по быстрой установке (QIG), прилагаемое к вашему сканеру Elo/Zebra
2. Сканируйте только штрих-код, помеченный как "USB Keyboard HID" в руководстве
3. Не сканируйте никаких дополнительных штрих-кодов в QIG

Эта настройка позволяет сканеру работать как стандартная USB-клавиатура, отправляя данные сканированных штрих-кодов как нажатия клавиш.

Примечание: Для настройки SE4720 или SE4107 в режиме эмуляции клавиатуры HID, включите режим презентации и автоматически добавьте нажатие клавиши Enter после каждого сканирования, вы можете либо сканировать настраиваемые ярлыки штрих-кодов, приложенные к этой статье, либо использовать 123Scan для загрузки настраиваемых конфигурационных файлов, также приложенных к этой статье.

Чтобы вернуть сканер к его первоначальной конфигурации:

1. Откройте Руководство по быстрой установке (QIG)
2. Сканируйте штрих-код "Восстановить настройки", предоставленный в руководстве

Это сбросит все настройки, включая интерфейс и режим связи, к первоначальному заводскому состоянию.

Распознавание модели сканера

При настройке с помощью утилиты Zebra 123Scan:

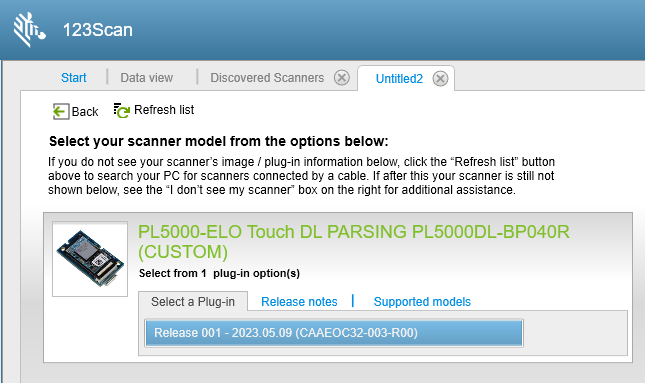

• Модель SE4720 появится как Model: PL500DL (не SE4720)

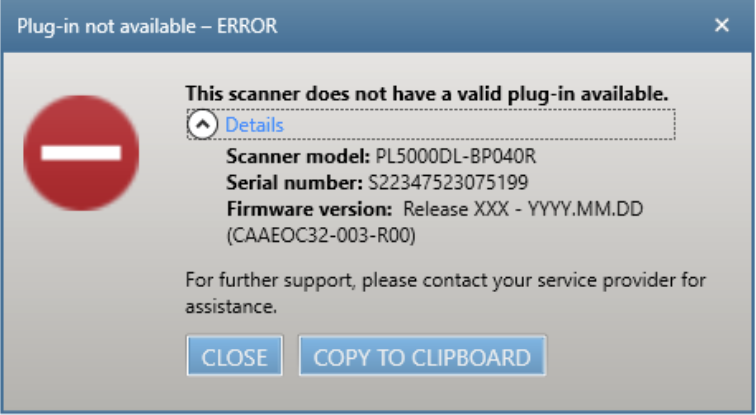

• Вы можете получить ошибку, говорящую "У этого сканера нет доступного действительного плагина."

• Если была получена вышеуказанная ошибка, посетите следующую статью: Почему я получаю ошибку "Plugin Not Available" с SE4720 сканерами?

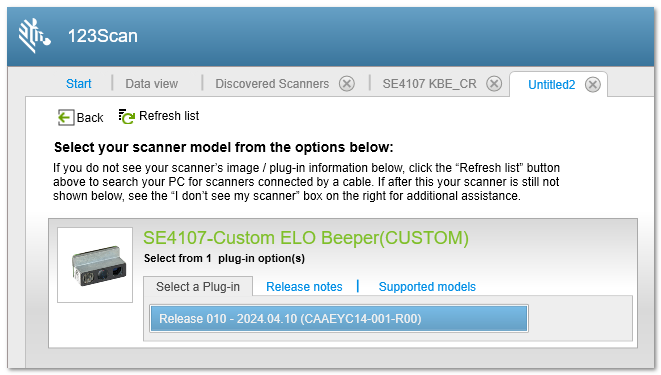

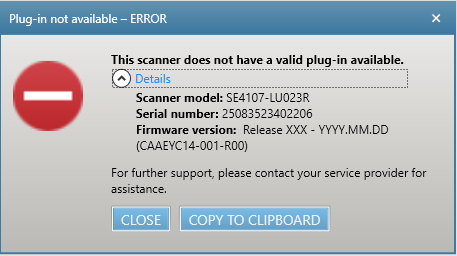

• Модель SE4107 появится как SE4107, но может также отобразить сообщение об ошибке: "У этого сканера нет доступного действительного плагина."

• Если была получена вышеуказанная ошибка, посетите следующую статью: Почему я получаю ошибку "У этого сканера нет доступного действительного плагина" с SE4107 сканерами?

Версия программного обеспечения

Убедитесь, что вы используете последнюю версию 123Scan для правильного распознавания и настройки.

Последняя версия: v6.00.0036 (выпущена в октябре 2025 года)

Скачать утилиту 123Scan от Zebra
