Elo Edge Connect 10-клавишная панель – Рекомендации по установке

В этой статье представлены инструкции по установке панели Elo Edge Connect 10-клавишной панели (ELO-KIT-KEYPAD-1523L-1723L) при использовании с совместимыми мониторами Elo с сенсорным экраном.

Поддерживаемые дисплеи

• Монитор с сенсорным экраном Elo 1523L
• Монитор с сенсорным экраном Elo 1723L

Содержимое упаковки

• 1 × 10-клавишная панель
• 1 × Кабель Edge Connect
• 1 × Крепление для 1523L
• 1 × Крепление для 1723L
• 2 × Шурупы с плоской головкой (M4 × 18 мм)
• 2 × Шурупы с потайной головкой (M3 × 6 мм)
• 4 × Шурупы с плоской головкой (M3 × 7 мм)

Установка панели

Шаг 1: Прикрепите панель к креплению

1. Подключите кабель к панели.
2. Выберите подходящее крепление для монитора 1523L или 1723L.
3. Установите панель на крепление.
4. Закрепите панель с помощью четырех (4) шурупов с плоской головкой M3 × 7 мм из комплекта.

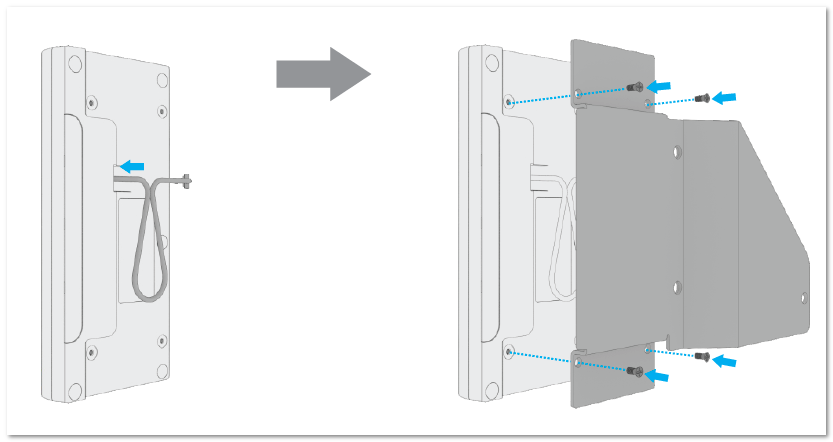

Изображение: Панель прикреплена к креплению с подключенным кабелем

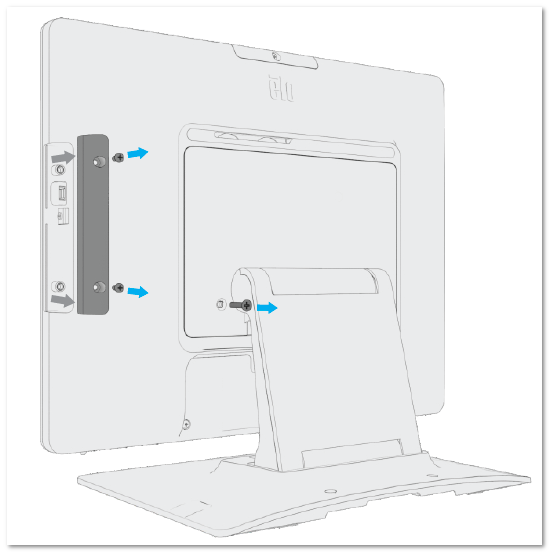

Шаг 2: Подготовьте монитор

1. Уберите два (2) шурупа с защитной крышки.
2. Снимите защитную крышку.
3. Удалите шуруп со стойки монитора, как показано.

Изображение: Удаление защитной крышки и шурупа стойки

Шаг 3: Подключите кабель к монитору

1. Подключите кабель панели к порту Edge Connect монитора.

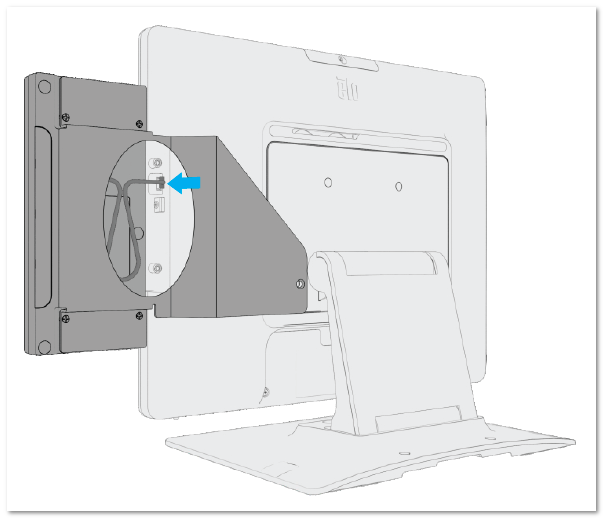

Изображение: Кабель подключен от панели к монитору

Шаг 4: Закрепите сборку панели

1. Установите сборку панели и крепления на монитор.
2. Начните закручивать два (2) шурупа с потайной головкой M3 × 6 мм.
3. Установите два (2) шурупа с плоской головкой M3 × 18 мм.
4. Затяните все шурупы, чтобы завершить установку.

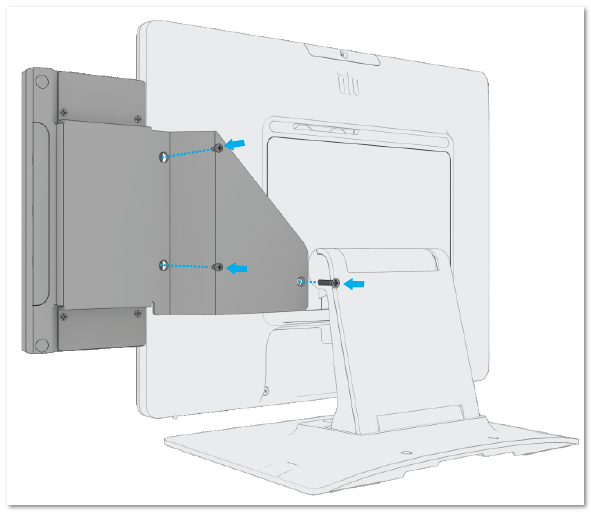

Изображение: Панель и крепление закреплены на мониторе

Установка дополнительного MSR Edge Connect (E001002)

Шаг 1: Удалите крайнюю крышку

1. Удалите крайнюю крышку с панели, чтобы открыть переферийный отсек.

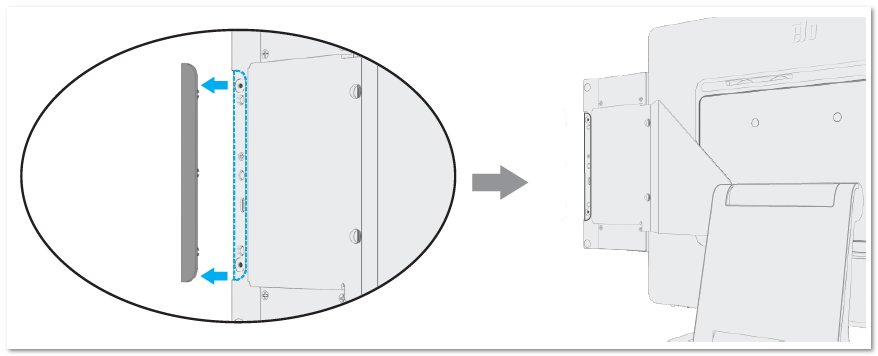

Изображение: Крайняя крышка снята с панели

Шаг 2: Установите MSR

1. Аккуратно вставьте MSR в переферийный отсек.
2. Убедитесь, что разъем полностью подключен.

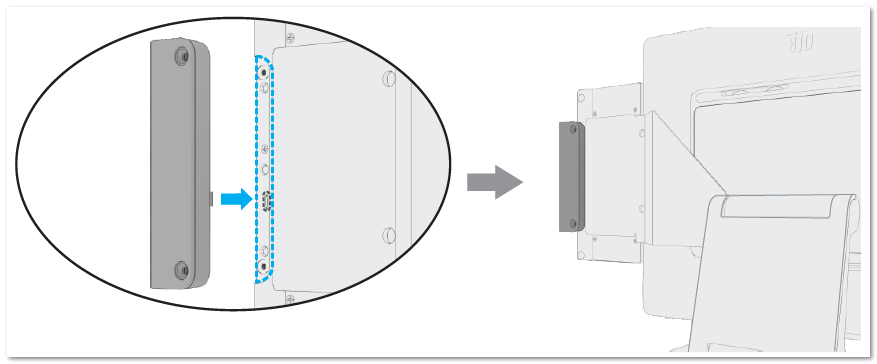

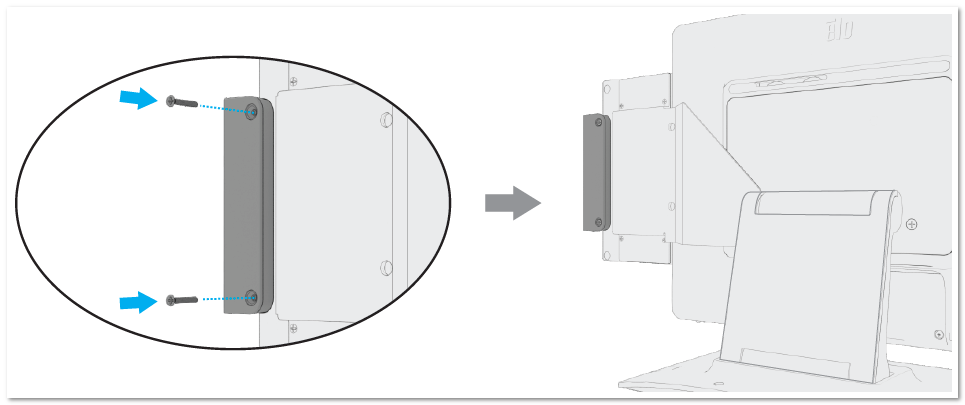

Изображение: MSR вставлен в переферийный отсек

Шаг 3: Закрепите MSR шурупами

1. Установите два (2) шурупа с плоской головкой M3 × 18 мм.

Шаг 4: Наклейте накладки из майлара

1. Удалите защитную пленку с включенных накладок из майлара.
2. Наклейте накладки на открытые шурупы.

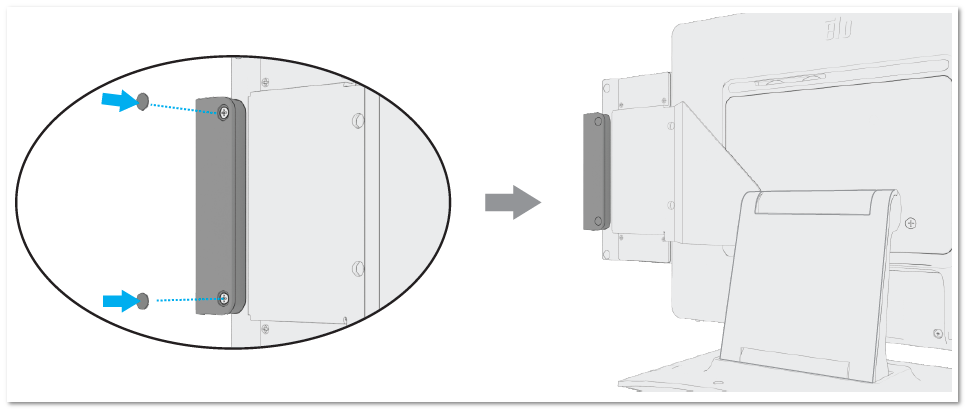

Изображение: Накладки из майлара наклеены на шурупы

Примечания и лучшие практики

• Рекомендуется отключить систему перед установкой.
• Убедитесь, что все шурупы полностью затянуты перед использованием.
• Не силой вставляйте периферийные устройства Edge Connect на место.

Дополнительные ресурсы

• https://www.elotouch.com/accessories-elo-edge-connect-10-key-keypad.html
