Bu makale seri bağlantı pin gereksinimlerini ayrıntılı olarak anlatır

Seri Bağlantı Pin Gereksinimleri

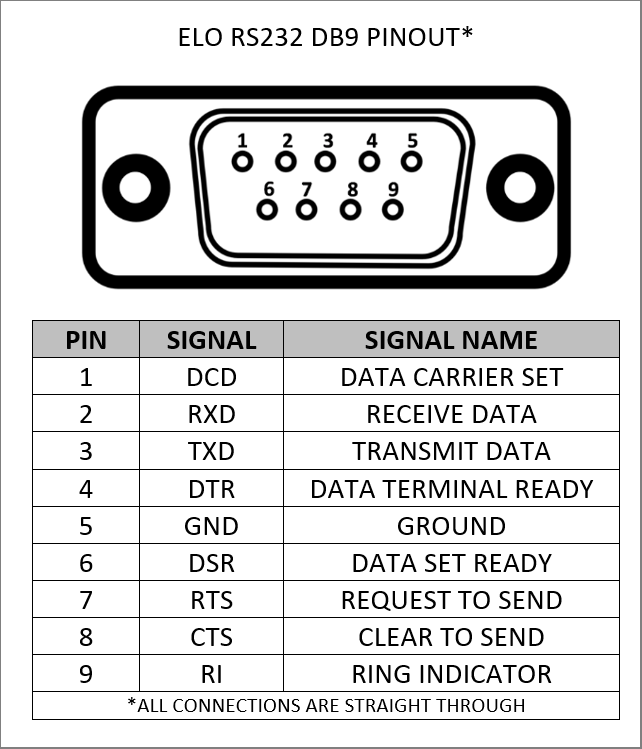

Dokunmatik bağlantılar için standart, bir ucu erkek diğer ucu dişi olan düz pin bağlantılı DB9 9 pin kablodur (bir ucu pin 1'den diğer ucu pin 1'e, pin 2'den pin 2'ye, vb. bağlanacaktır).

Null modem seri kablolar (pin 2 ve 3'ü çapraz bağlayan) çalışmayacaktır.

Multi-touch Windows sürücüsü kullanıldığında seri için minimum bağlantı, doğrudan bağlanmış pin 2 ve 5'tir.

Single-touch 5-serisi Windows sürücüsü kullanıldığında seri için minimum bağlantı, hepsi doğrudan bağlı pin 2, 3, 5, 6 ve 8'dir. Sürücü, sessiz kurulum kullanılarak ve /NoHandshake seçeneği eklenerek yalnızca pin 2 ve 5 ile sınırlandırılabilir. Daha fazla ayrıntı için, açılan dosyaların Common bölümündeki Kullanıcı Kılavuzuna bakın.

Single-touch sürücüsü yüklendiğinde, kimlik talep eden bir komut (pin 2 üzerinden) denetleyiciye gönderir. Denetleyici pin 3 üzerinden bir yanıt gönderir. Pin 5, herhangi bir devre/sinyal yolu tamamlamak için gereklidir. Denetleyici güç aldığında, pin 6 (DSR) yüksek tutulur. Denetleyici kendi testini tamamlayınca, pin 6 (CTS) yüksek tutulur. Varsayılan olarak single-touch sürücüsü, bu pinler yüksek tutulmadığı sürece yüklenmeyecek.
