Bu makale, Elo monitörlerindeki çeşitli bağlantıları tanımlayan bilgileri içermektedir.

Güç Bağlantısı

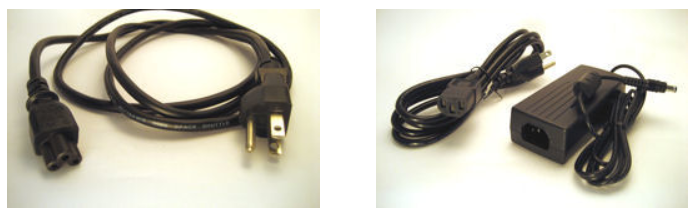

Bu, monitör ve dokunmatik ekran için güç sağlar. İki temel tür vardır: AC kablosu ve DC güç kaynağı. Bazı monitörlerde biri ya da diğeri, bazı monitörlerde ise ikisi de bulunur. Her ikisi sağlanmışsa, yalnızca birini seçin.

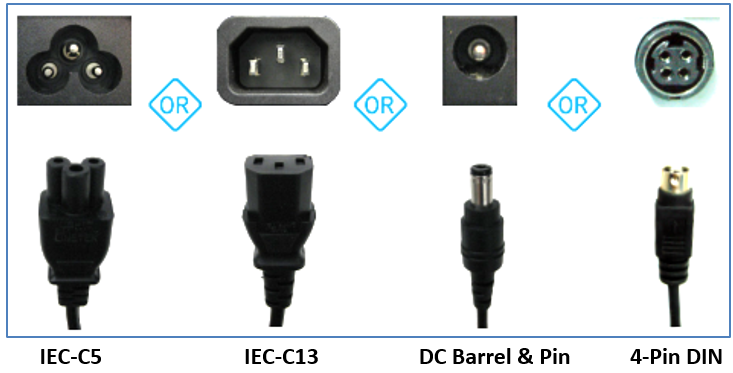

Aşağıda, farklı AC ve DC bağlantı türleri gösterilmektedir.



Video Bağlantısı

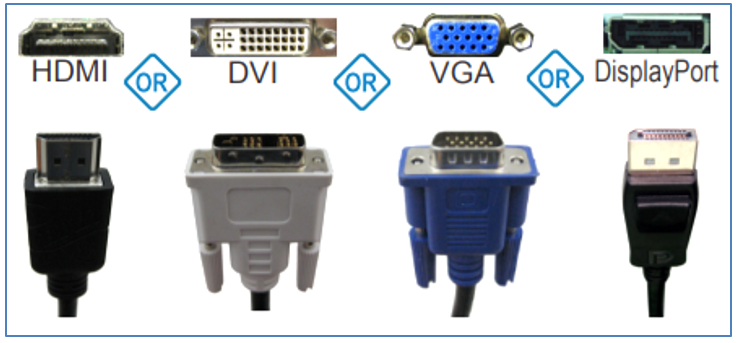

Bu, ekrandaki "resmi" sağlar. Çeşitli video bağlantı türleri vardır: HDMI, DVI, VGA, DisplayPort. Monitörde birden fazla video bağlantısı varsa, yalnızca birini kullanın.
NOT: Mavi VGA konektörü üç sıra pin içerir; bu bir video konektörüdür, seri konektör değildir.



Dokunmatik Bağlantı

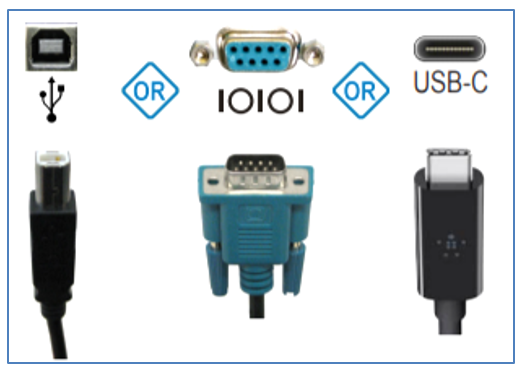

Bu, monitörün dokunmatik kısmı için bir bağlantı sağlar. Üç temel tür vardır: USB, USB-C ve seri. Eğer monitörde birden fazla dokunmatik bağlantı varsa, yalnızca birini seçin.
NOT: Mavi-yeşil seri konektör, mavi VGA konektörüne benzer görünmektedir, ancak yalnızca 2 sıra pin içerir.



Hoparlör Bağlantısı (Opsiyonel)
Bu, bilgisayar audio'sunun monitör hoparlörlerinden çalınması için bir bağlantı sağlar. Bazı dokunmatik monitörlerde hoparlör bulunmamaktadır.



Kablolu OSD Uzaktan Kumanda

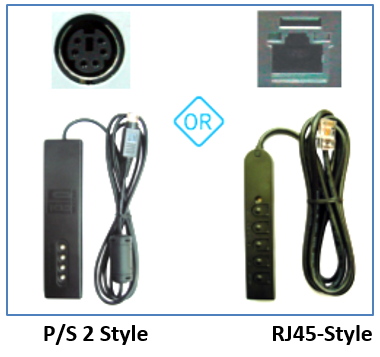

Bazı monitörlerde (özellikle açık çerçeve ve IDS monitörleri) ekran menüsünü kontrol etmek için kablolu OSD uzaktan kumandaları bulunmaktadır. İki tür vardır, eski P/S 2 tarzı ve yeni RJ45 tarzı.
