Bu makale, Elo P/N: E710549, VGA-DB15'ten Mikro Kablo Kiti hakkında daha fazla bilgi sağlar

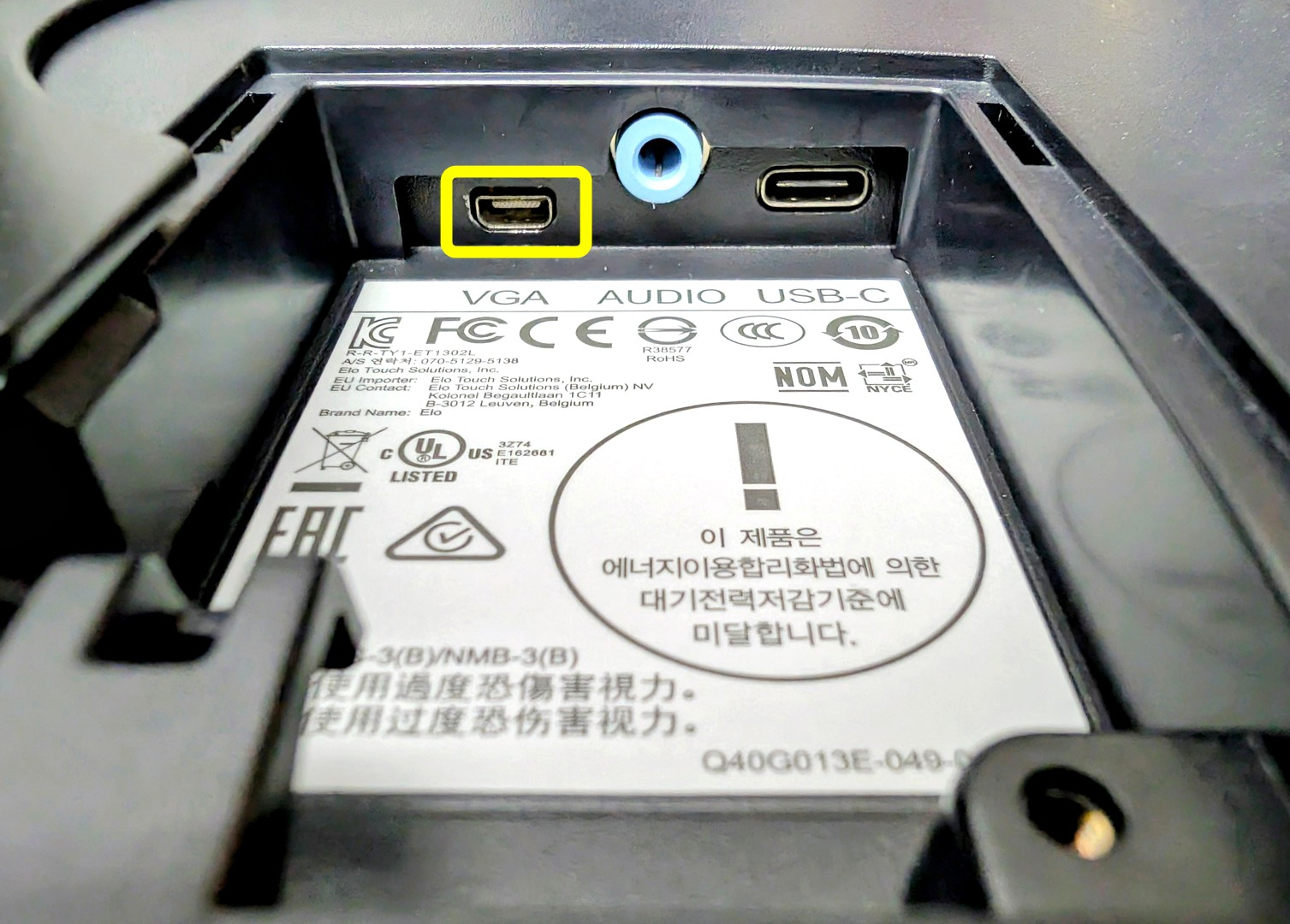

Elo P/N: E710549, VGA-DB15'ten Mikro Kablo Kiti, Mikro-HDMI form faktörüne sahip VGA girişleri ile donatılmış Elo 1002L, 1302L ve 1502L monitörlerde kullanılmak üzere tasarlanmıştır. Bu kablo, standart 15 pinli VGA çıkışına sahip bir bilgisayarı, mikro-HDMI form faktörü ile VGA girişi olan bir Elo monitöre bağlamak için kullanılır.

Bu kablo, Elo Touch Solutions'a özeldir ve yalnızca özel mikro-HDMI form faktörüyle donatılmış VGA girişi olan monitörlerimiz için üretilmiştir. Üçüncü taraf alternatifleri mevcut değildir. Kablo yalnızca analog bir sinyal iletir, herhangi bir HDMI sinyalini geçirmez. Standart bir mikro-HDMI kablosunu HDMI sinyalleri ile Elo monitörünün VGA portuna bağlayamazsınız, çünkü bu çalışmayacaktır. Basit bir HDMI'den VGA'ya dönüştürücü kullanamazsınız, çünkü bu türleri, bir HDMI kaynak sinyalini analog VGA girişine iletmek için tasarlanmıştır. Bu tür adaptörler geriye uyumlu değildir. Daha fazla bilgi için buradan bilgi alabilirsiniz.

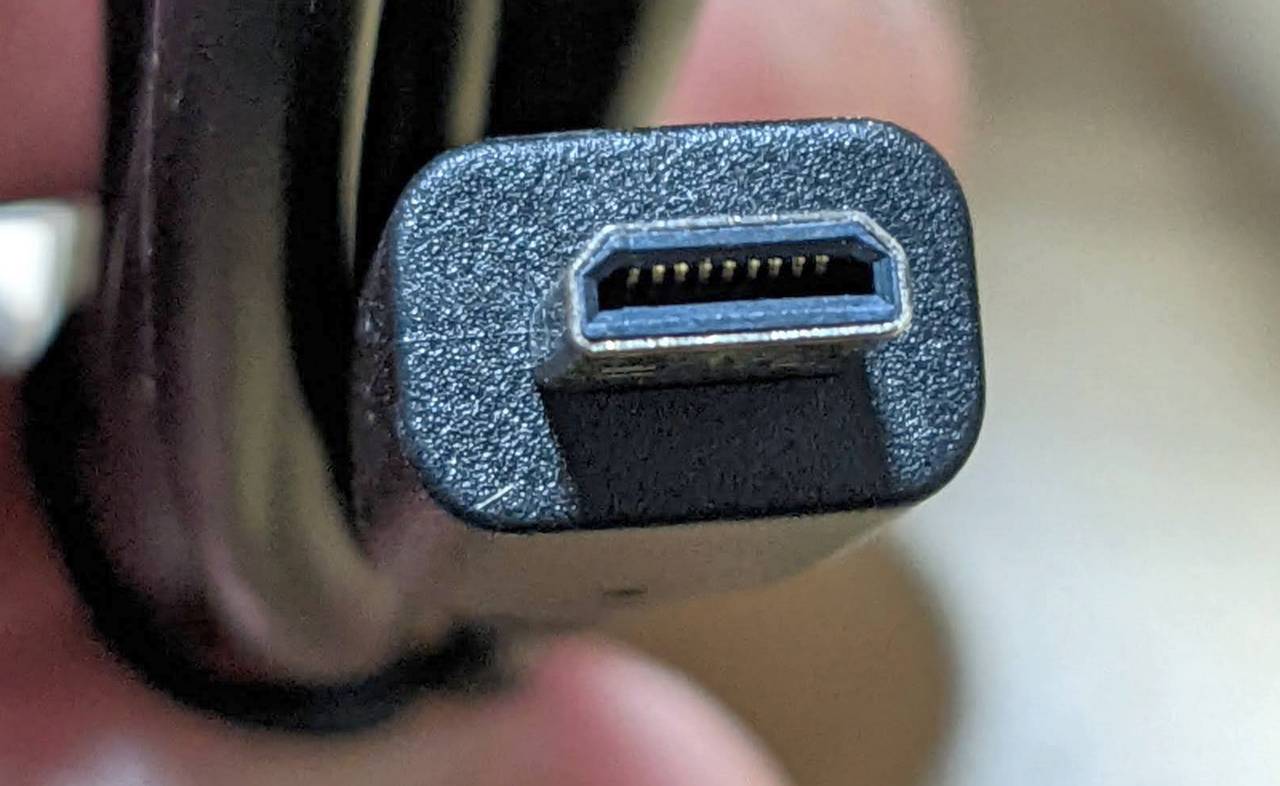

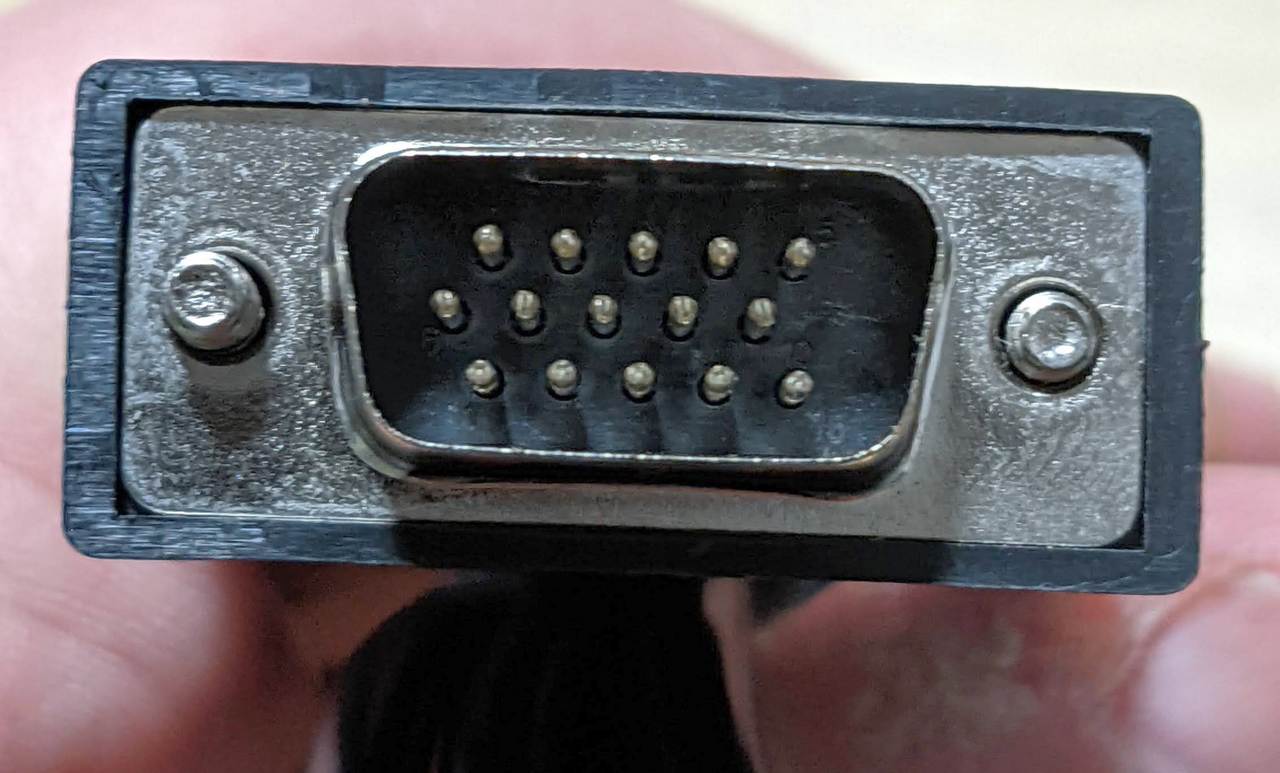

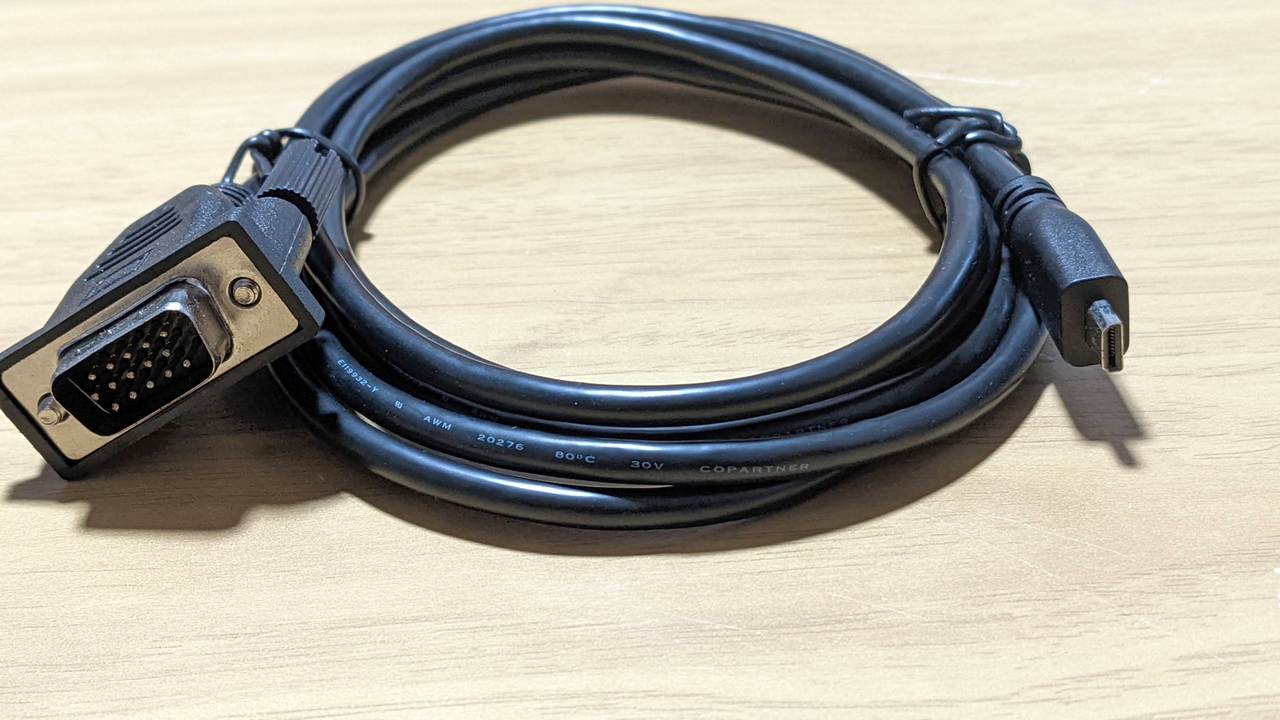

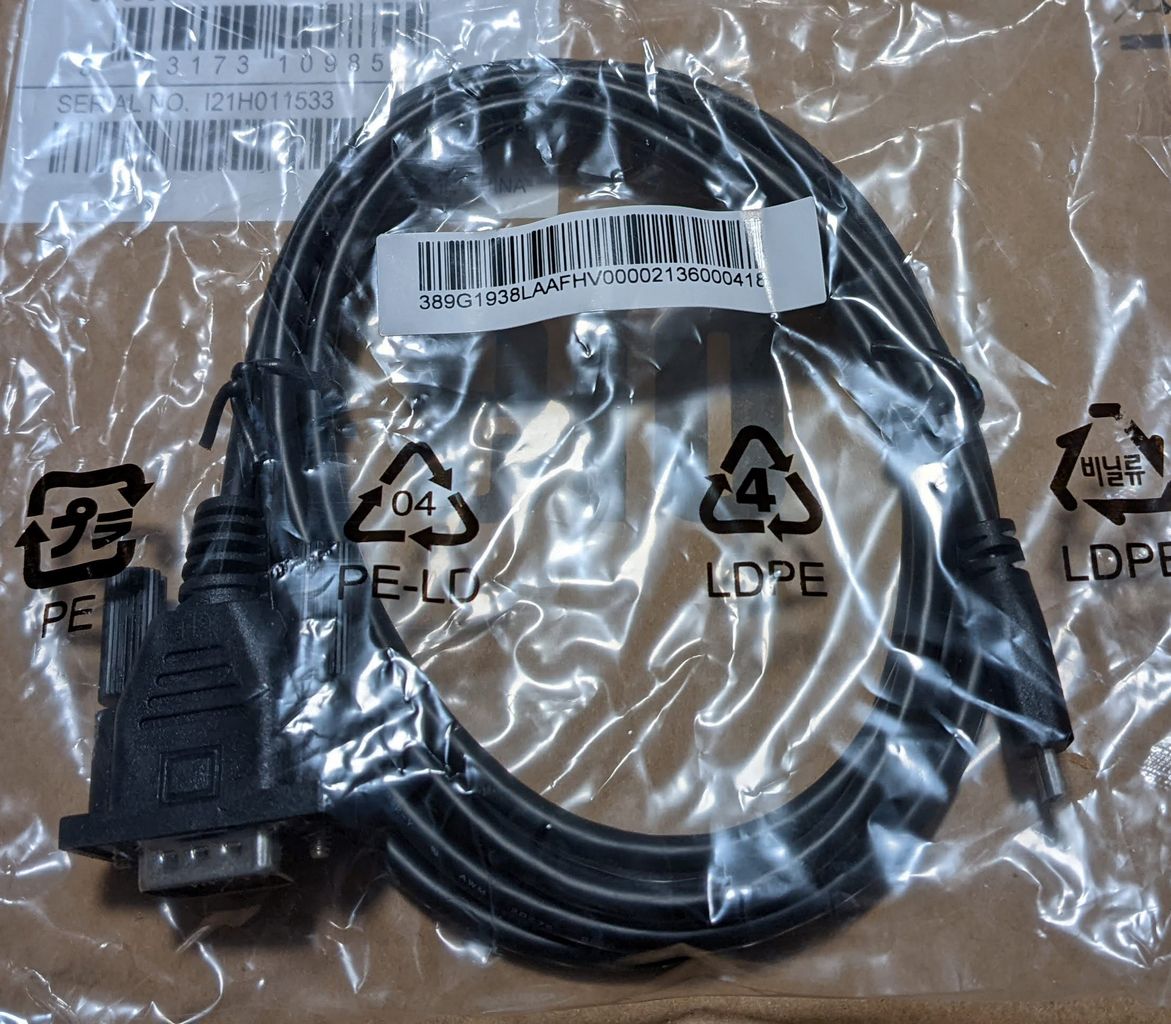

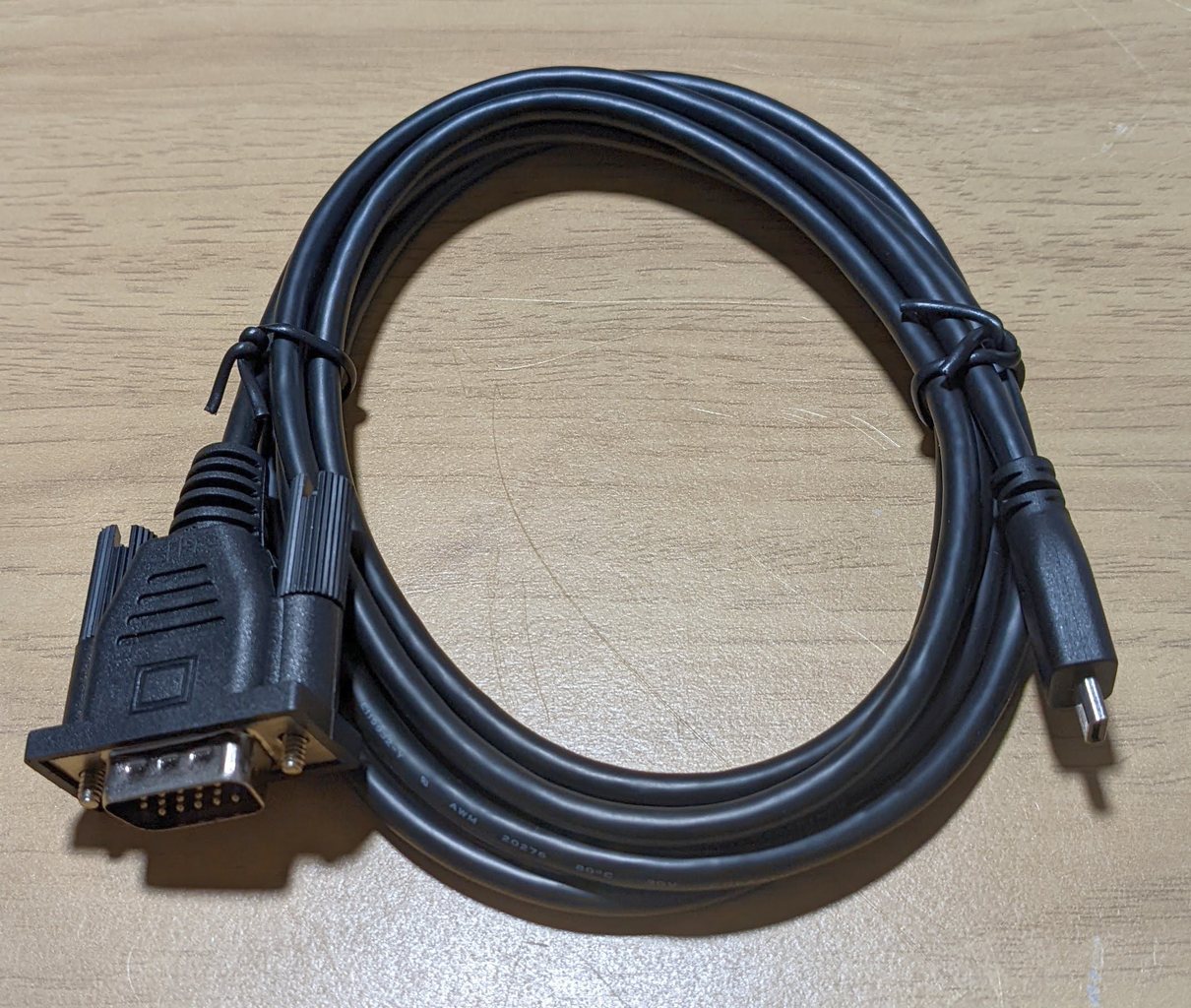

Standart VGA'dan Mikro-HDMI'ye kablonun bir uç kısmında bir tip fiş bulunmalıdır. Bir (P1) taraf standart VGA dişi fiş, diğer (P2) tarafı Mikro-HDMI olmalıdır. Kablonun uzunluğu 1.8 m olmalıdır, siyah

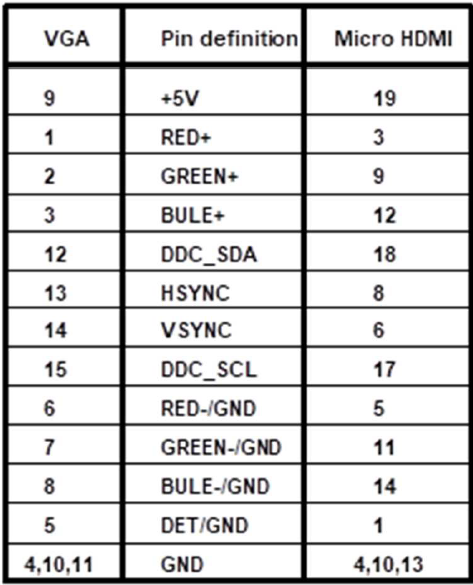

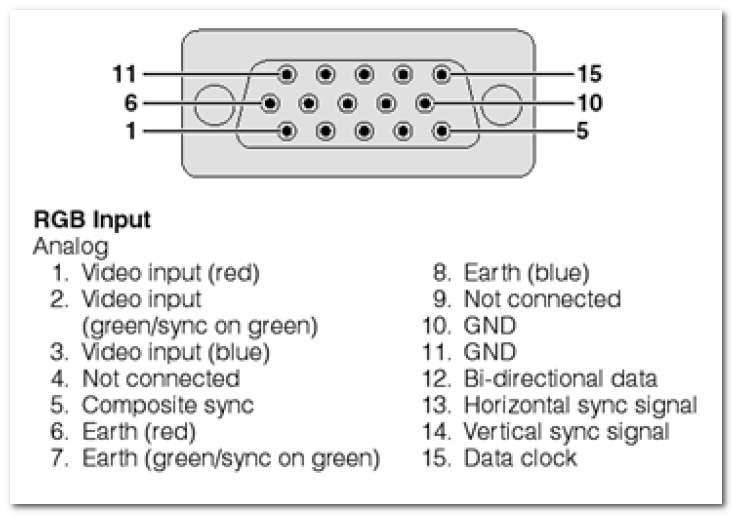

• Standart VGA dişi bağlantı şeması aşağıdaki gibi olmalıdır:

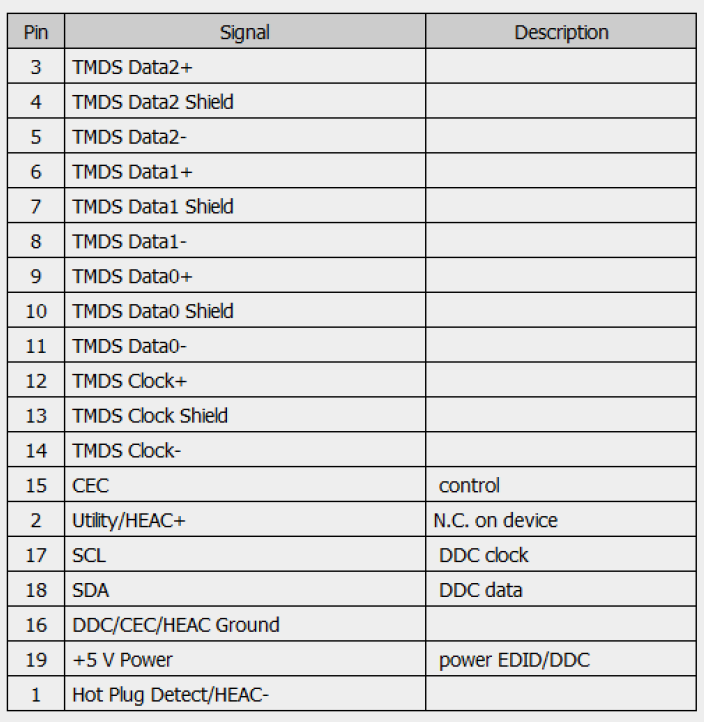

• Standart Mikro-HDMI bağlantı şeması aşağıdaki gibi olmalıdır:
