Bu makale, Elo 53-Serisi IDS monitörleri için desteklenen montaj yöntemleri hakkında bilgi sağlar.

• Not: IDS Display'i taşırken, kaldırırken veya hareket ettirirken en az iki kişinin müdahale etmesi şiddetle tavsiye edilir.
• Not: IDS Display'i uzun süre aşağıya bakan şekilde bırakmayın, bu LCD paneline kalıcı zarar verir.

Montaj Yönlendirmeleri
Aşağıdaki montaj yönlendirmeleri desteklenmektedir: yatay, dikey ve masaüstü.

Yatay Yönlendirme

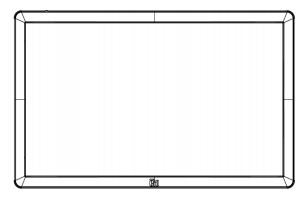

IDS Display'i yatay konumda monte ederken, Elo logosunun aşağıdaki resimlerdeki gibi aynı konumda görünmesini sağlayın.



Dikey Yönlendirme
IDS Display'i dikey konuma döndürdüğünüzde, Elo logosunun aşağıdaki resimlerdeki gibi aynı konumda görünmesini sağlayın. IO noktaları alt kısımda yer alacaktır.



Masaüstü
IDS Display, masaüstü uygulamasında kullanıldığında, IDS Display'in ağırlığını desteklemek için arka kısımda VESA montaj desenini kullanarak destekleyin. İstenirse, dokunmatik ekranın düzlüğünü korumak için kenar çevresinde ek destek de eklenebilir.

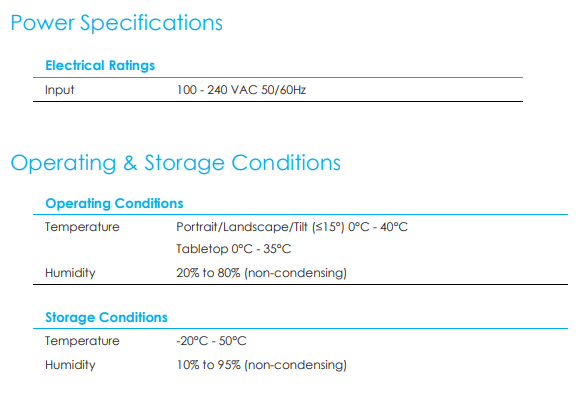

Monitörün altındaki hava sıcaklığının işletme spesifikasyonlarını aşmamasını sağlamak için soğutma yöntemleri uygulanmalıdır. Masaüstü modu gereksinimleri için İşletim ve Depolama Koşulları bölümüne bakın.


Eğme Modu

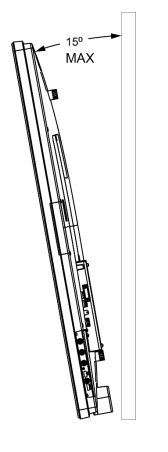

IDS Display, 15º eğmeyi destekleyebilir.


Arka VESA Montajı
IDS Display'in arkasında dört delik, 600x600mm ve 400x400mm montaj deseni bulunmaktadır.
VESA FDMI uyumlu montaj kodlanmıştır

Boyut çizimleri için www.elotouch.com adresine bakın.

• 5553L Boyut Çizimi
• 6553L Boyut Çizimi

Opsiyonel Montaj Yöntemleri
IDS ET6553L/ET5553L Ekranları için opsiyonel alçak profilli duvar montaj kiti mevcuttur. Ayrıntılı bilgiler www.elotouch.com adresindeki pazarlama spesifikasyon çiziminde mevcuttur.

Elo Alçak Profilli Duvar Montaj Kiti:

• P/N E282876 ve Çizim MS602094 için IDS ET6553L
• P/N E727774 ve Çizim MS602320 için IDS ET5553L

Detaylı kurulum bilgileri için duvar montaj kullanıcı kılavuzuna başvurun.

Dikey Yönlendirmede Ses Hoparlörü Montajı (opsiyonel)

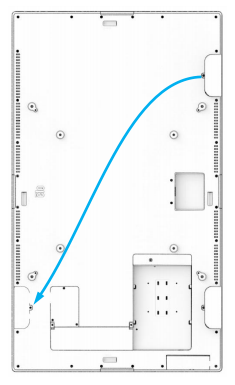

IDS ekranı dikey modda monte edildiğinde, üst sağ taraftaki hoparlörü, daha iyi doğal stereo performansı için sol alt tarafa yerleştirin.

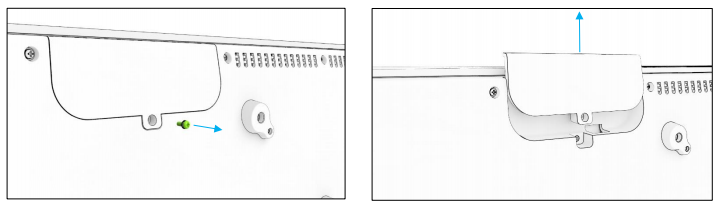

1. Hoparlörün montaj vidasını çıkarın ve hoparlörü aşağı kaydırarak montaj kancalarının yerinden çıkmasını sağlayın. Kablo bağlantı noktası ortaya çıkacak şekilde hoparlörü aşağı çekin ve bağlantıyı çözün.



2. IDS Display'in üst sağ kısmındaki montaj kapağından montaj vidasını çıkarın ve kapağı aşağı kaydırarak montaj kancalarının yerinden çıkmasını sağlayın.

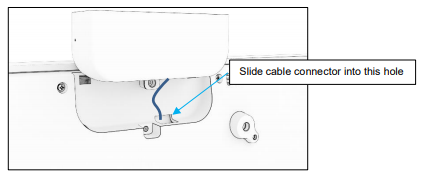

3. Hoparlörü yeni konumuna bağlayarak montajını gerçekleştirin. Ardından kabloyu ve konektörü, delikten geçirerek yukarıdan aşağıya hoparlörü kaydırarak her iki kancanın arka kapaktaki slota oturmasını sağlayın. Montaj vidasını yeniden takın.

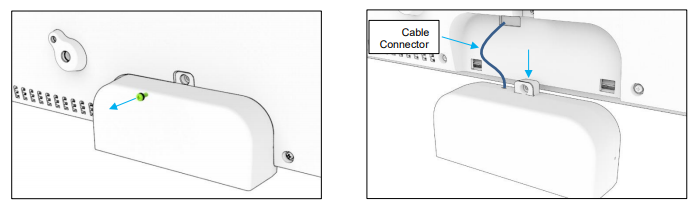

4. Adım 2'de çıkarılan kapağı eski hoparlör konumuna kaydırarak yerleştirin, böylece kancalar arka kapaktaki slotlara oturacak şekilde montaj vidasını takın.

Yukarıdaki montaj bilgileri, 5553L/6553L Kullanım Kılavuzunun 12-17. sayfalarında da bulunmaktadır.
