Bu makale, Elo IDS 04/54 seri monitörlerde Fabrika OSD Menüsüne nasıl girileceğini açıklar.

Aşağıdaki seçeneklerden birini izleyerek Elo'nun IDS 04/54 seri monitörlerinde Fabrika OSD Menüsüne girebilirsiniz. Bu serideki modeller şunlardır: 3204L, 4304L, 5054L, 5554L, 6554L

Seçenek 1: Wired OSD Uzaktan Kumanda Kullanımı
Monitör kapalıyken, Seçim düğmesine basılı tutun ve Güç düğmesine basın. Bu, Fabrika OSD menüsünü açar.

Seçenek 2: OSD Uzaktan Kumanda Olmadan Monitör Kontrollerini Kullanma
Monitör kapalıyken, Menü düğmesine basılı tutun ve Güç düğmesine basın. Bu, Fabrika OSD menüsünü açar.

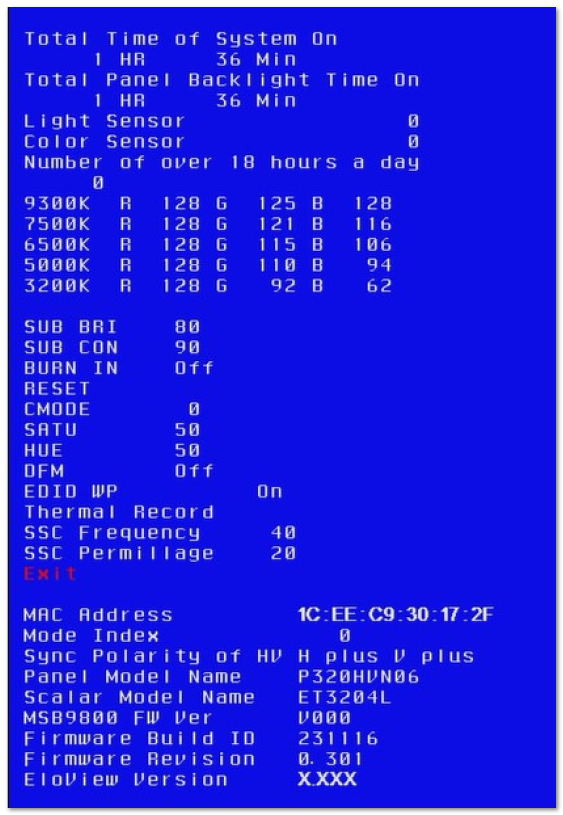

MENÜ:

Toplam Sistem Açık Süresi [SAAT] [DAKİKA]
Toplam Panel Arka Işık Süresi [SAAT] [DAKİKA]
Işık Sensörü [Işık Sensörü Gerçek Değer]
Renk Sensörü [Renk Sensörü Gerçek Değer]
Günde 18 saatten fazla sayısı [tam sayı değeri]

9300K R[0-255], G[0-255], B[0-255]
7500K R[0-255], G[0-255], B[0-255]
6500K R[0-255], G[0-255], B[0-255]
5500K R[0-255], G[0-255], B[0-255]
3200K R[0-255], G[0-255], B[0-255]

ALTI BRI [0-100]
ALTI CON [0-100], Varsayılan: 90
YANMA [ON/OFF], Varsayılan: KAPALI
RESET Fabrika Sıfırlama
CMODE [0-10]
SATU [0-255]
RENK [0-255]
ELO LOGO [ON/OFF], Varsayılan: AÇIK

DFM [ON/OFF], Varsayılan: KAPALI
EDID WP [ON/OFF], Varsayılan: AÇIK
Termal Kayıt
SSC Frekansı
SSC Promil
ÇIKIŞ

Mod Endeksi
HV Senkronizasyon Polaritesi
Panel Model Adı
Skalar Model Adı
Skalar FW Revizyonu
IoT FW Revizyonu

Hata Ayıklama Modu
Monitör düğmelerini kullanarak: Monitör kapalıyken, Video Düğmesine basılı tutun ve aynı anda Güç Düğmesine basmak Hata Ayıklama Modu menüsünü görüntüler.
OSD uzaktan kumandası kullanılarak: Monitör kapalıyken, Menü Düğmesine basılı tutun ve aynı anda Güç Düğmesine basmak Hata Ayıklama Modu menüsünü görüntüler.

Hata ayıklama modu sırasında:

1. OOR (Aralık Dışı) mesajı kaldırıldı. OSD, monitör video görüntülendiği sırada tanılama parametrelerini gösterir. Tüm tuşlar, Güç tuşu dışında devre dışıdır. Parametreler OOR durumu, mod indeksi, zamanlama, yatay ve dikey toplamlar, yatay ve dikey frekans, yatay ve dikey senkronizasyon polaritesi, yatay ve dikey konum ve piksel saati içerir. Aktif video kaynağı, gösterilmeli veya hiçbiri algılandığını rapor etmelidir.

2. Elo başlangıç ekranı devre dışı bırakıldı.
   Hata ayıklama modundan çıkmak için monitörü kapatın.
