Bu makale, Pole Mount Floor Stand E048069'un nasıl monte edileceğini açıklar

Aşağıda P/N: E048069 Pole Mount Floor Stand'in nasıl monte edileceği açıklanmaktadır.

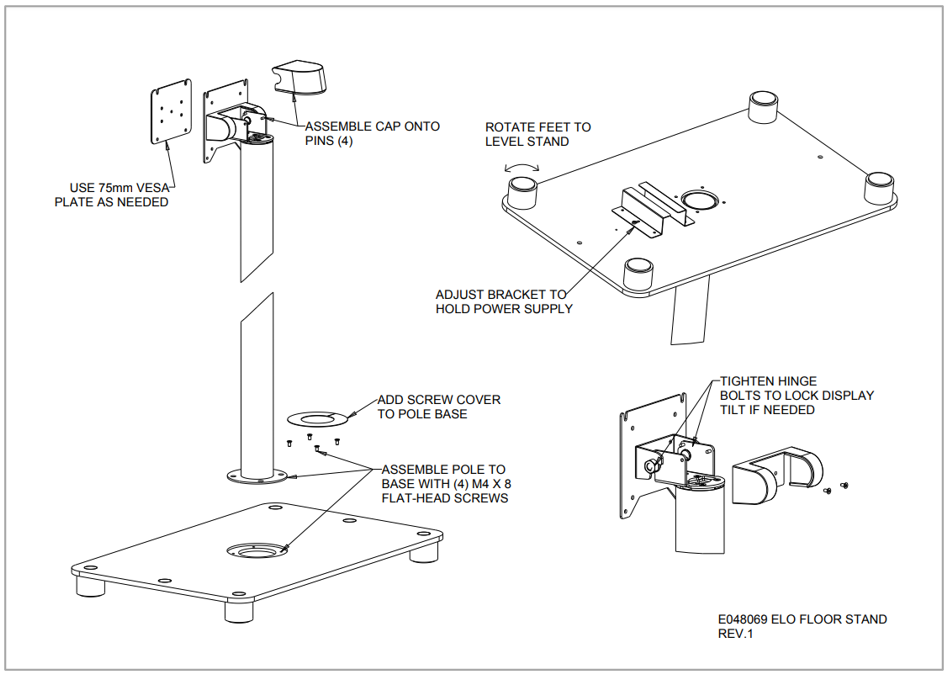

Her Pole Stand kiti, aşağıdaki montaj talimatı sayfasıyla birlikte gönderilmektedir.



Aşağıda, kutudan çıkarılmış ve monte edilmiş Pole Stand'in fotoğrafları bulunmaktadır.

1. Kutunun üzerindeki dış etiket.

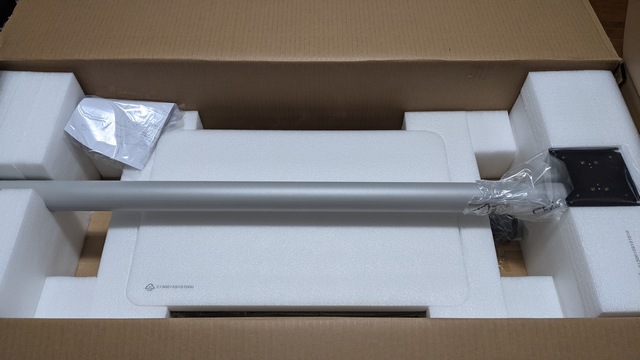

2. Polayı kutunun üst katmanından çıkarın.

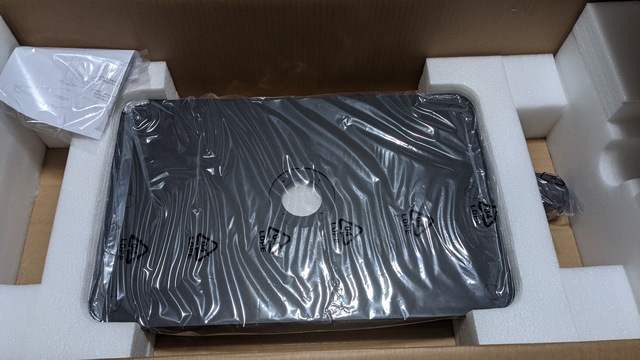

3. Stand tabanını ve diğer parçaları kutudan çıkarın.



4. Aşağıda, parçalar paketlenmeden önce kutunun içeriği gösterilmektedir.

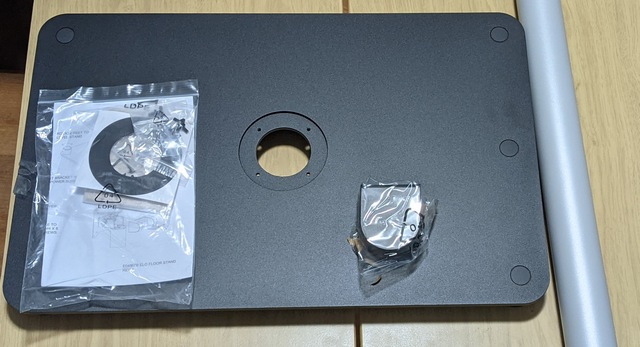

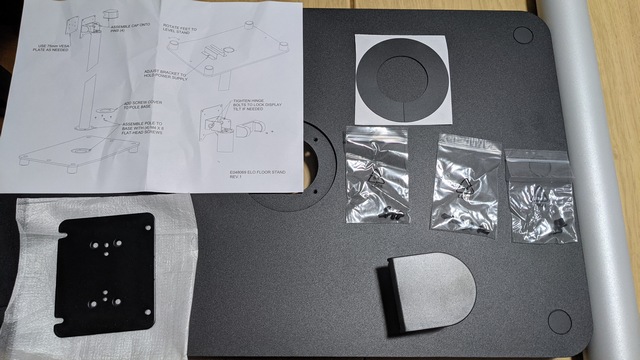

5. Kutunun tüm içeriği açıldı.

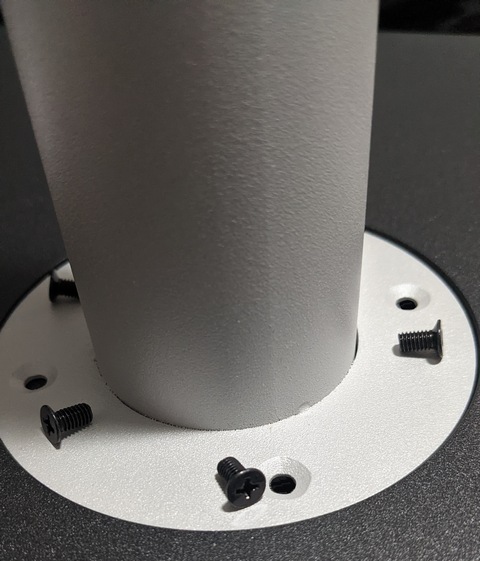

6. Stand pole'u tabanın üzerine yerleştirin ve delikleri hizalayın.

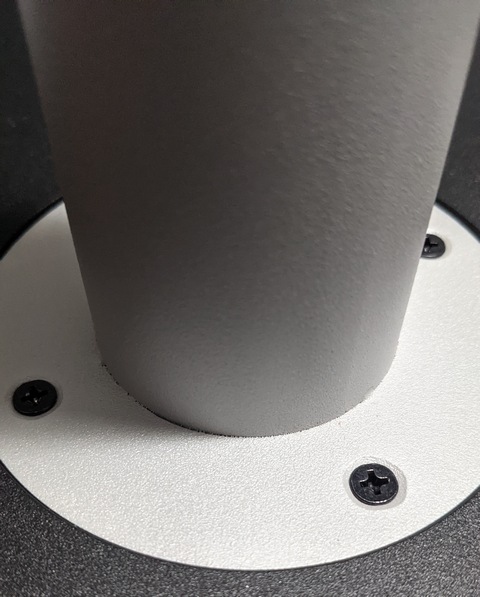

7. Polayı stand tabanına monte etmek için düz başlı vidaları kullanın.

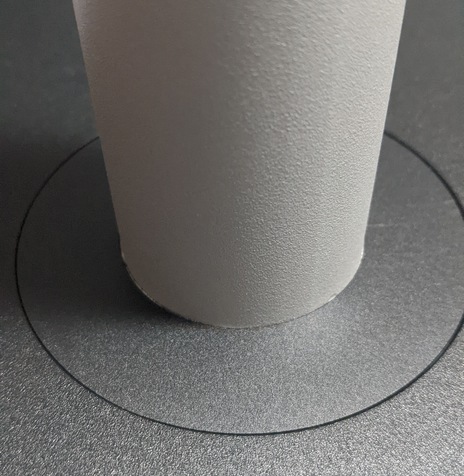

8. Yapışkan halka kapağını vidaların üzerine hizalayın ve yerine bastırın.

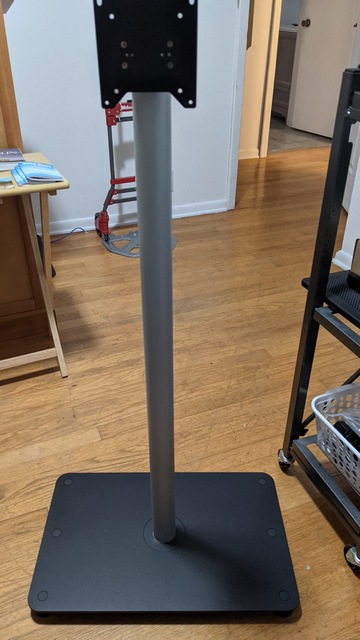

9. İstenilen kabloları tabanın altındaki delikten ve polanın içindeki erişim deliğinden geçirin.

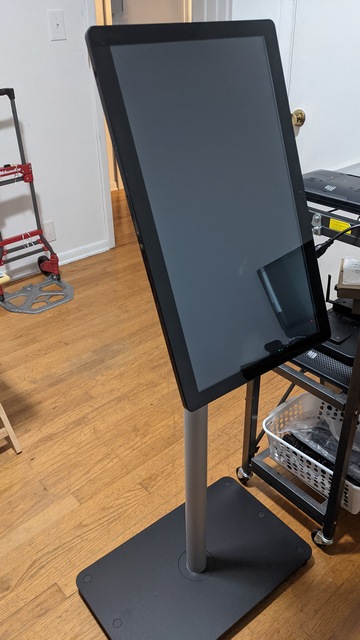

10. Monitörü veya dokunmatik bilgisayarı polaya, sağlanan 4mm VESA vidalarını kullanarak güvence altına alın. 75mm VESA gerekiyorsa, dahil edilen 75mm VESA plakasını kullanın.
