Bu makale, Elo I-Series 3 üzerinde Intel Sistemler ile RAM (Hafıza) ekleme veya kaldırma işlemini açıklamaktadır

Dikkat: Bu prosedürün yalnızca sertifikalı elektronik uzmanları tarafından gerçekleştirilmesi önerilmektedir. Karmaşık elektronik cihazları parçalarına ayırmada deneyimi olmayanların bu işlemi denemelerini kesinlikle tavsiye etmiyoruz. İhtiyaç duyulan RAM kapasitesine sahip sistemleri önceden kurulu olarak satın almak, sonradan artırma girişimlerinden daha uygundur. Bu süreç sırasında üründe meydana gelebilecek herhangi bir hasarın üretici garantisi kapsamında karşılanamayacağını lütfen unutmayın.

Intel Sistemler ile I-Series 3 için RAM Hafıza Özellikleri

• Celeron & i3: 8GB 4800MHz DDR5 SO-DIMM, 2 yuvalardan 1'inde (2 yuva üzerinde maksimum 32GB'a kadar genişletilebilir)
  • NOT: 2 yuva kullanarak maksimum bellek. En fazla 8GB'a kadar genişletilebilir, SO-DIMM DDR5-4800. Bellek setini satın almadan önce biriminizdeki bellek markasını kontrol edin.
• i5 & i7: 16GB 4800MHz DDR5 SO-DIMM, 2 yuvalardan 1'inde (2 yuva üzerinde maksimum 32GB'a kadar genişletilebilir)
  • NOT: 2 yuva kullanarak maksimum bellek. En fazla 32GB'a kadar genişletilebilir, SO-DIMM DDR5-4800. Bellek setini satın almadan önce biriminizdeki bellek markasını kontrol edin.

Elo'dan Hafıza Yükseltme Kitleri

• 8GB 4800MHz DDR5 SO-DIMM – Elo Parça No: E466053
• 16GB 4800MHz DDR5 SO-DIMM – Elo Parça No: E466237
• 32GB 4800MHz DDR5 SO-DIMM – Elo Parça No: E466430

Gerekli Donanım

• Uyumlu Elo I-Series 3 Intel Sistemi
• Koruyucu çalışma yüzeyi
• #2 Philips Tornavida

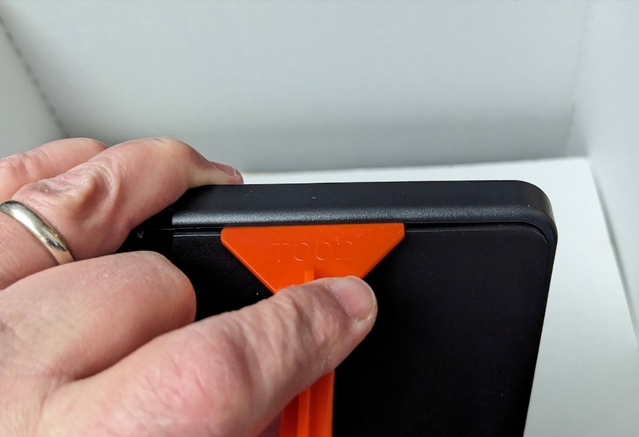

• Profesyonel plastik kaldırma aletleri (örneği burada görün)

Aşamalar

• (bu prosedür 22 İnç I-Series 3 üzerinde Intel ile gerçekleştirilmektedir)

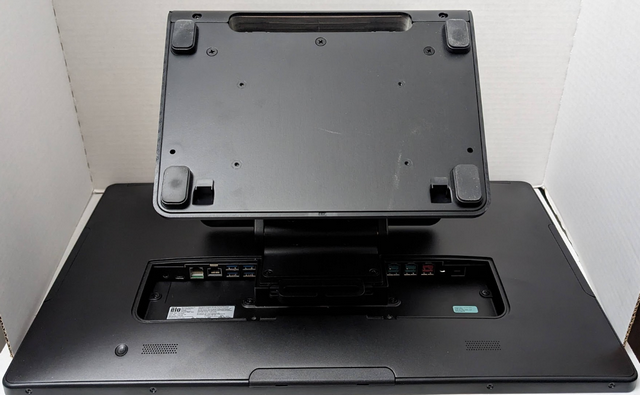

1. Gücü kesin ve I-Series'ten herhangi bir bağlı kabloyu çıkartın ve birimi koruyucu bir çalışma yüzeyine ters çevirerek yerleştirin.

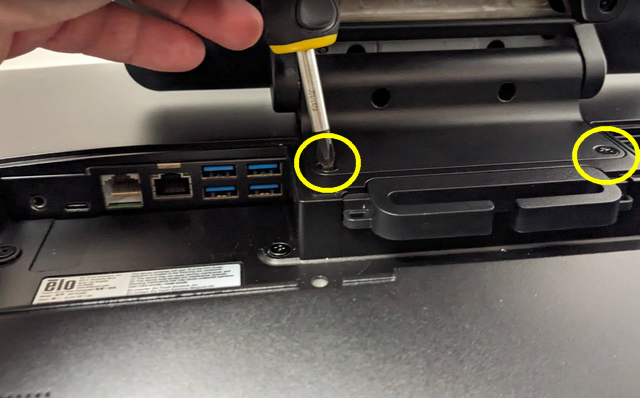

2. Standı (varsa) VESA montajının altındaki iki (2) Philips vidasını çıkararak kaldırın.

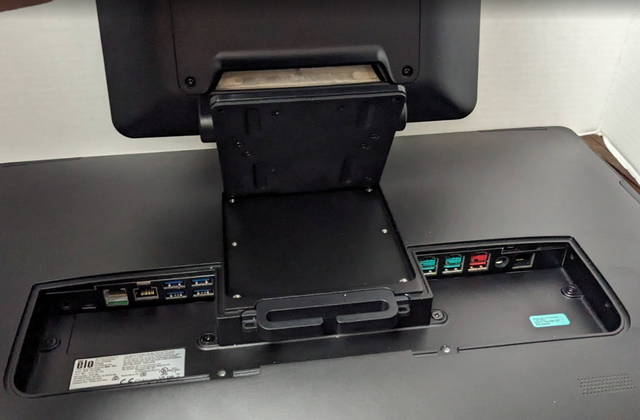

3. Standı yukarı kaldırın ve birimden uzaklaştırın.

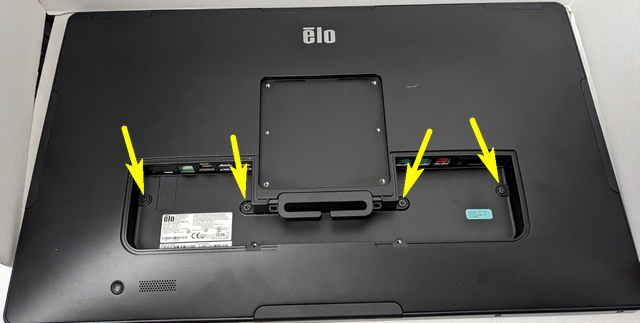

4. Aşağıda belirtilen dört (4) Philips vidasını çıkarın.

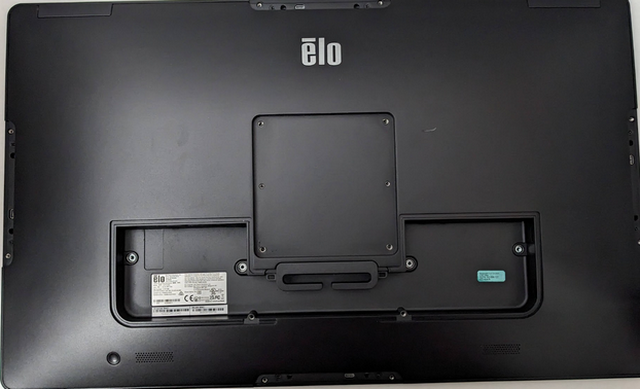

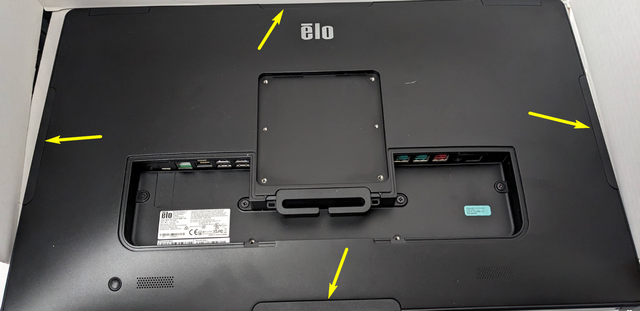

5. Dört (4) çevresel kapağı çıkarın.

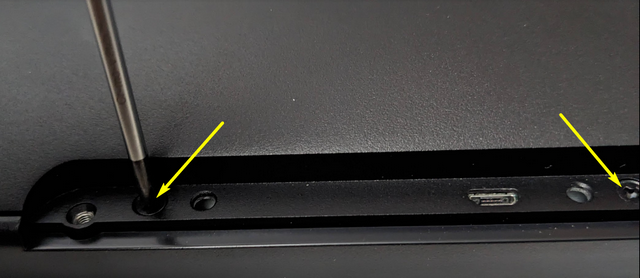

6. Her çevresel portta iki (2) vidayı çıkartın, toplamda sekiz (8) olacaktır.

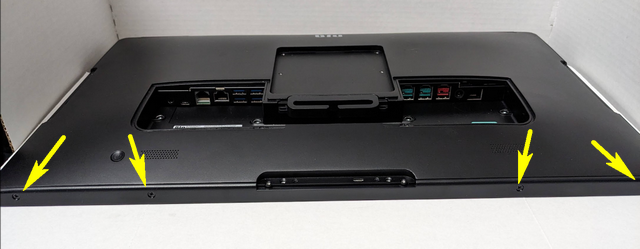

7. Birimin alt kenarında dört (4) Philips vidasını çıkarın.

• Not: 15 İnç modellerinde, alt kenarda yalnızca iki (2) Philips vidası bulunmaktadır.

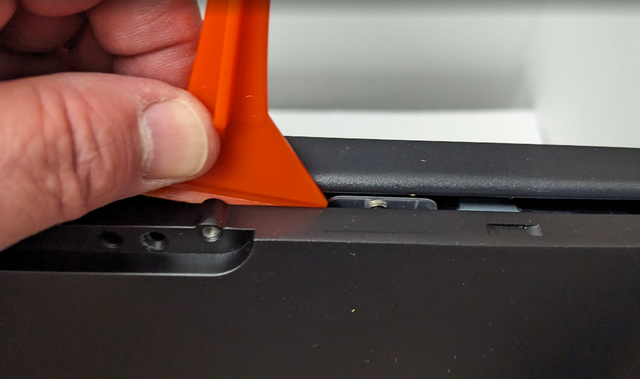

8. Profesyonel plastik kaldırma aletini kullanarak, arka kapağı ön bezelden kaldırın. Kısa kenarlardan birinde başlayın ve arka kapak ile ön bezel ayrılana kadar etrafında nazikçe çalışın.

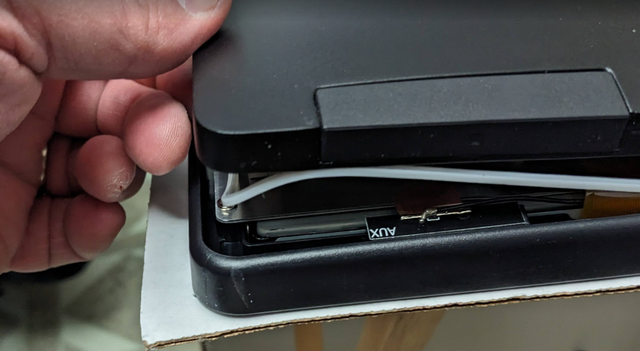

9. Arka kapağı yukarı kaldırın, kauçuk sızdırmazlık contaına dikkat edin. Eğer kauçuk conta yukarı kalkmaya başlarsa, durdurun ve contayı doğru pozisyona geri çekin.

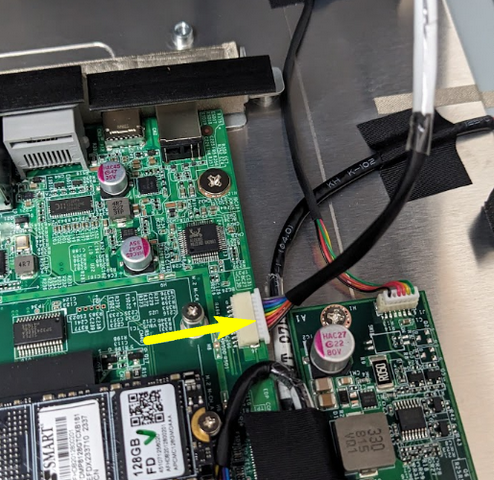

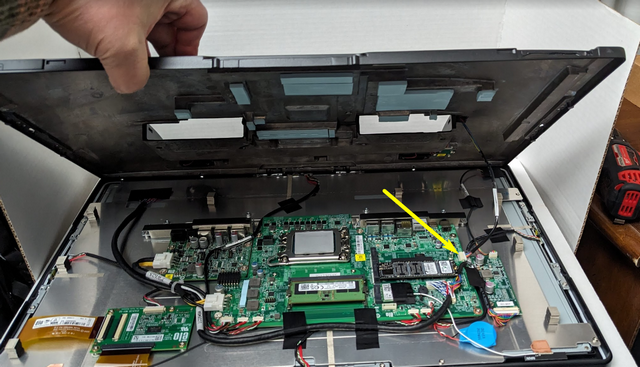

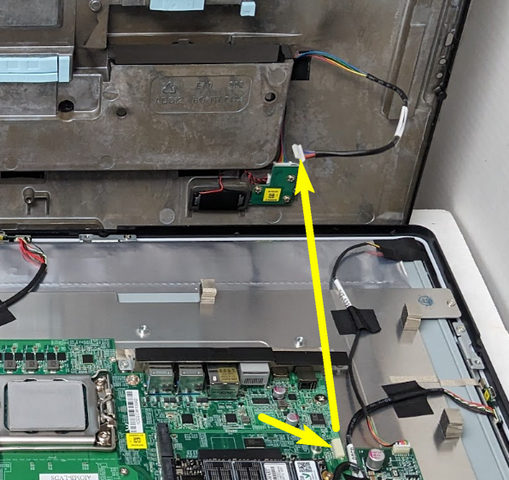

10. Dikkatlice arka kapağı yukarı kaldırın. Dikkat edin kablo bağlantısına! Dikkatlice kablo konektörünü karttan çıkarın.

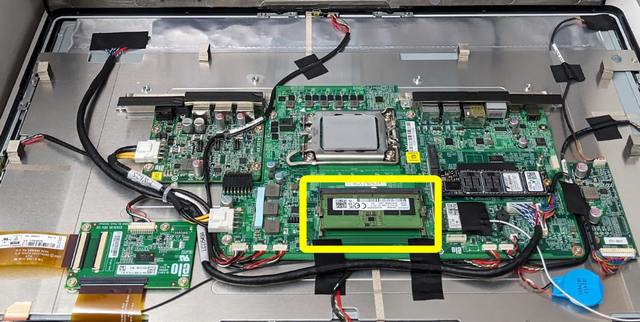

11. RAM (Hafıza Modülü) devre kartının üst ortasında bulunmaktadır.

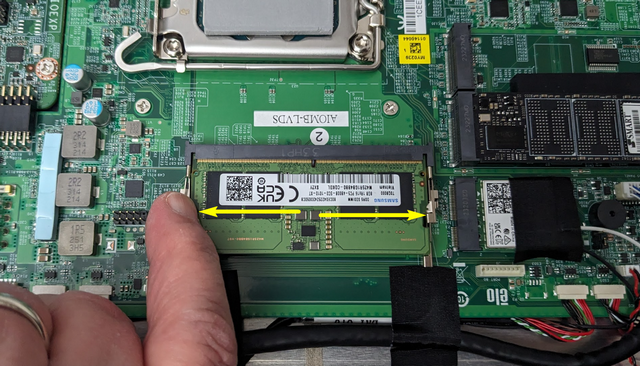

12. RAM tutucu sekmeleri dışa doğru iterek bellek modülünü serbest bırakın.

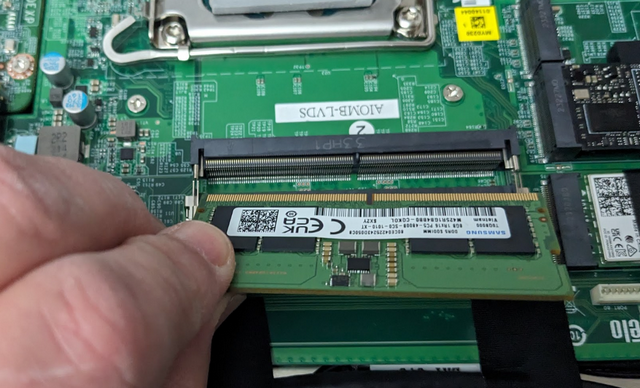

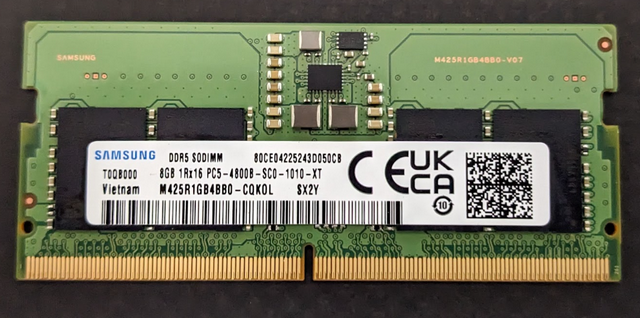

13. Uyumlu RAM ile değiştirin/ekleyin.

• Not: RAM üreticileri ve türlerini karıştırmayın. Değiştirirken her zaman aynı markayı ve türdeki RAM'i kullanın.

14. I-Series 3 sistemini ters bir şekilde tekrar bir araya getirin.
