Bu makalede Elo Parça Numarası: E323425 için çizim bulunmaktadır, 15 İnç Ön Montaj Çerçeve Kiti.

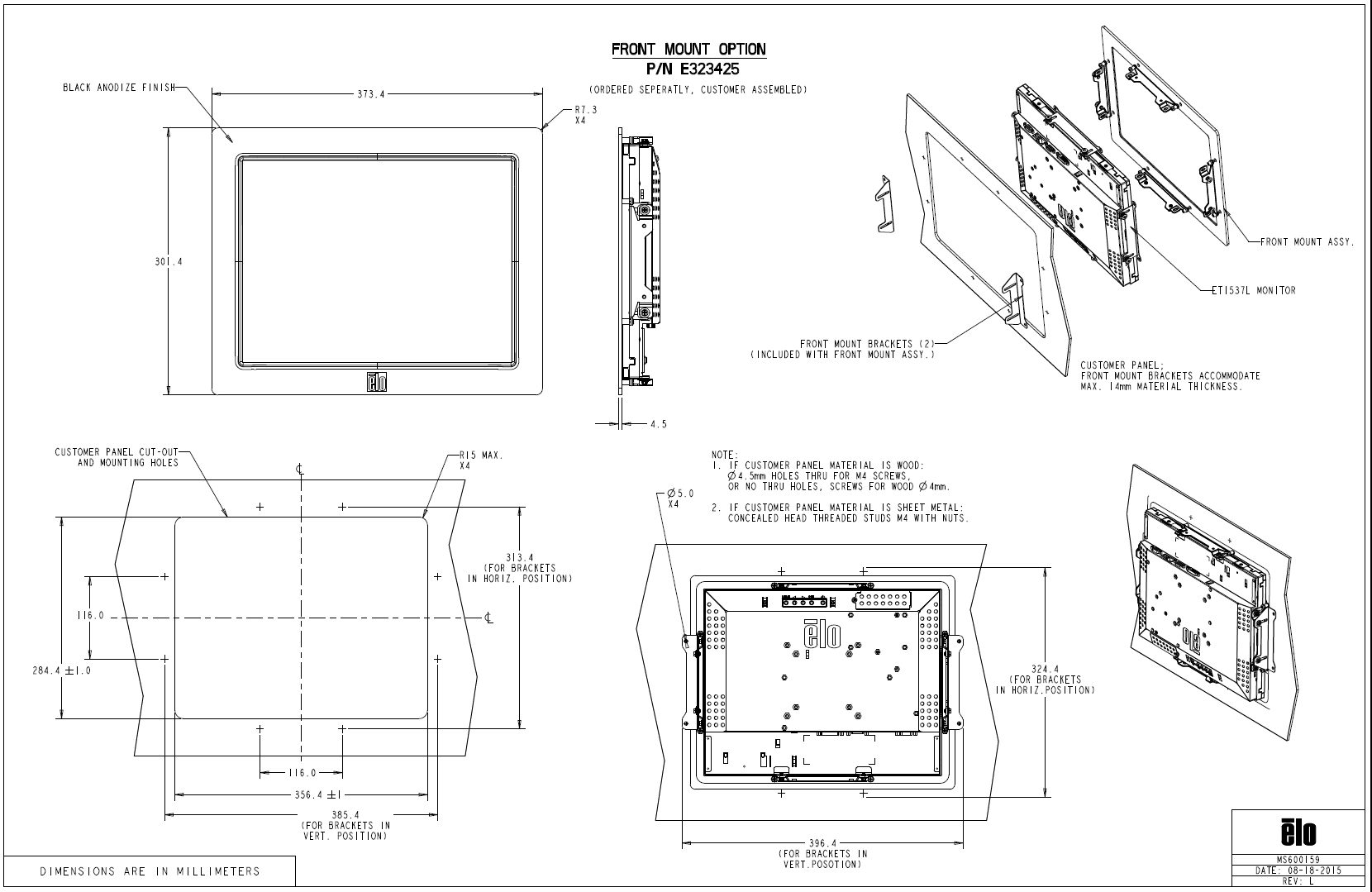

Aşağıdaki çizime bakın E323425, 15 İnç Ön Montaj Çerçeve Kiti (bu makaleye .pdf de eklenmiştir).

İşte Elo Ön Montaj Seçeneği çiziminde (P/N E323425) gösterilen özellikler ve boyutlar. Tüm boyutlar milimetre cinsindendir.

GENEL
Parça: Ön Montaj Seçeneği
Parça Numarası: E323425
Kaplama: Siyah anodize
Montaj: Ayrı sipariş, müşteri montajı yapılacak
Uyumlu 15 İnç Açık Çerçeve monitörler, örn: ET1537L
Müşteri panel maksimum kalınlık: 14 mm
Köşe yarıçapı: R7.3 mm (x4 dış köşe)
İç kesim köşe yarıçapı: R15 mm max (x4)

ÖN GÖRÜNÜM (ÇERÇEVE DIŞ BOYUTU)
Genel genişlik: 373.4 mm
Genel yükseklik: 301.4 mm

YAN GÖRÜNÜM (DERİNLİK)
Genel derinlik: 4.5 mm

MÜŞTERİ PANEL KESİMİ
Kesim genişliği: 356.4 ±1.0 mm
Kesim yüksekliği: 284.4 ±1.0 mm
Yatay merkezden kenara: 116.0 mm (merkez hattından her iki taraf)
Dikey merkezden kenara: 116.0 mm (merkez hattından her iki taraf)

BRACKET ARALIKLARI
Yatay bracket aralığı: 313.4 mm (yatay pozisyondaki braketler için)
Dikey bracket aralığı: 324.4 mm (yatay pozisyondaki braketler için)

GENEL MONTAJ ALANI
Braketler dikken genişlik: 396.4 mm
Braketler dikken yükseklik: 385.4 mm

MONTAJ DELİKLERİ
Delik çapı: Ø5.0 mm (x4)

BAĞLANTI ELEMANLARI NOTLARI
Eğer panel malzemesi ahşap ise:
– M4 vidalar için Ø4.5 mm delik veya deliksiz ve ahşap vidalar Ø4 mm kullanın

Eğer panel malzemesi sac metal ise:
– Somunlu gizli başlı dişli vidalar M4 kullanın

BRAKETLER
Miktar: 2
Ön montaj montajı ile birlikte dahildir
Bracket yönlendirmesi: Yatay veya dikey (her ikisi için de boyutlar sağlanmıştır)

Bu çizim, bir Elo 15 İnç Açık Çerçeve Monitörü, örneğin ET1537L'nin E323425 ön montaj çerçeve kiti ile montajı için panel kesimini, montaj deliği desenini, genel çerçeve boyutunu, bracket alanını ve bağlantı elemanı gereksinimlerini tanımlar.
