串行连接引脚要求

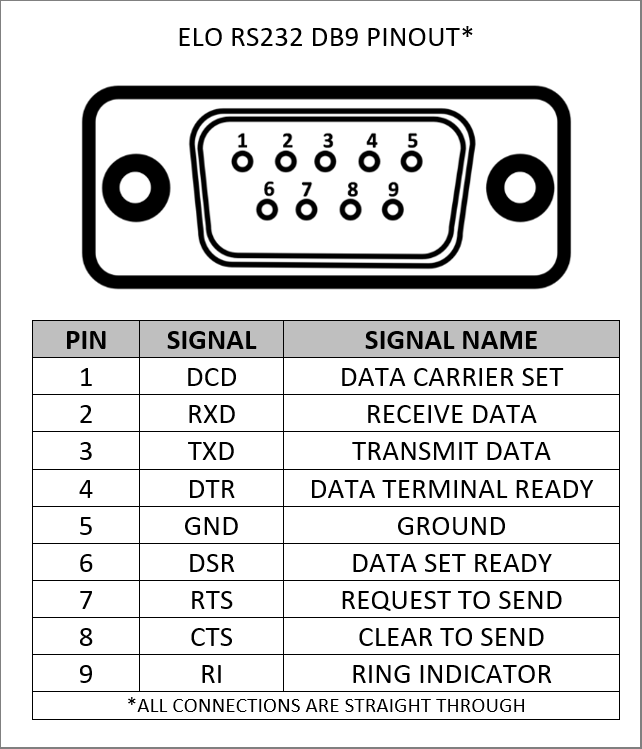

对于触控连接，标准是使用一根直通的针对针的公对母串行DB9 9针电缆（例如，一端的针1连接另一端的针1，针2连接针2，依此类推）。

无调制解调器串行电缆（交叉连接引脚2和3） 将无法工作。

使用多点触控Windows驱动程序时，串行的最小连接为引脚2和5，直通连接。

使用单点触控5系列Windows驱动程序时，串行的最小连接为引脚2、3、5、6和8，全部直通连接。 通过使用静默安装并包含选项/NoHandshake安装驱动程序，可以将要求减少到仅引脚2和5。有关更多细节，请参见解压文件中的常见部分的用户手册。

当单点触控驱动程序加载时，它会向控制器发送一个命令（在引脚2上）请求识别。控制器在引脚3上发送响应。引脚5是接地，是完成任何电路/信号路径所必需的。当控制器通电时，它会使引脚6（DSR）有效。 当控制器完成自检时，它会使引脚6（CTS）有效。默认情况下，单点触控驱动程序不会加载，除非这些引脚被拉高（+ 5 vdc）。
