本文提供了 E143088 壁挂架的照片

以下是 E143088 壁挂架的各种照片，适用于 E-/I-/X 系列基于 Intel/Windows 的一体机触摸电脑和 02/03 触摸监视器。

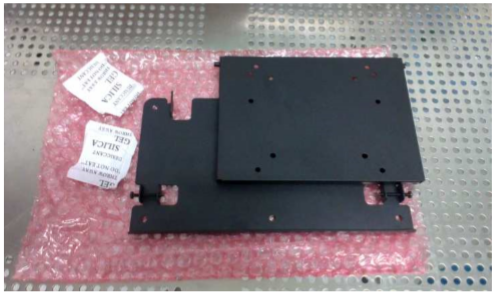

随套件附带的监视器 VESA 支架和壁挂板

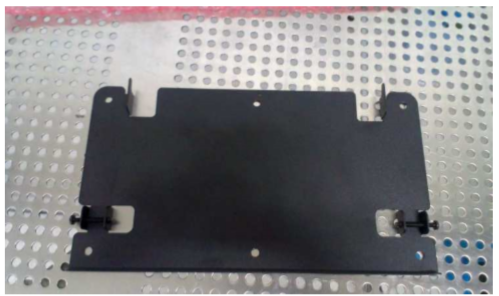

壁挂板

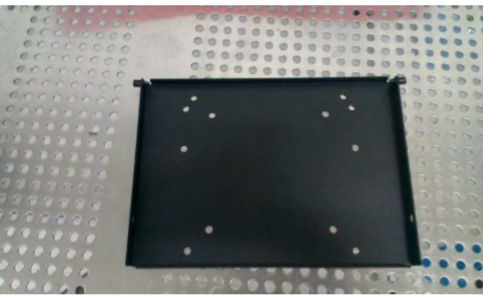

监视器 VESA 支架

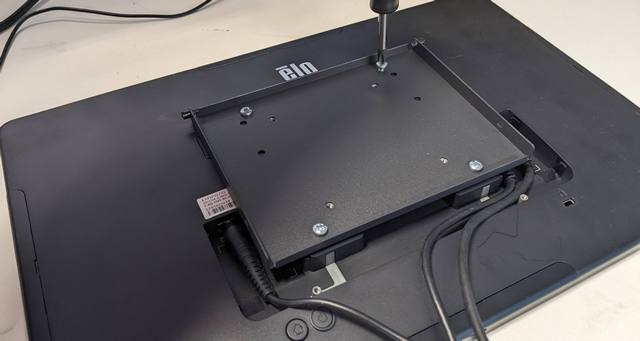

将监视器支架安装到 15" I-Series 4 的背面，使用提供的 VESA 螺丝

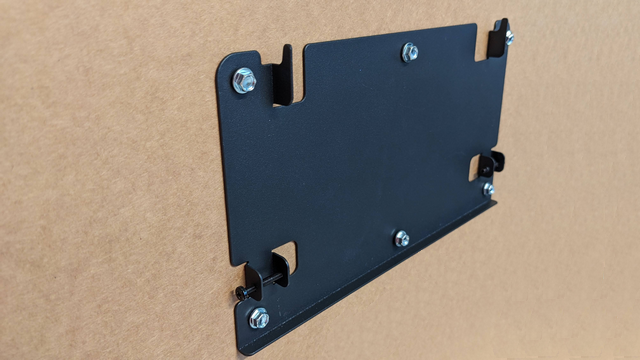

壁挂板按照以下方向安装到墙上（安装螺丝不包括在内）

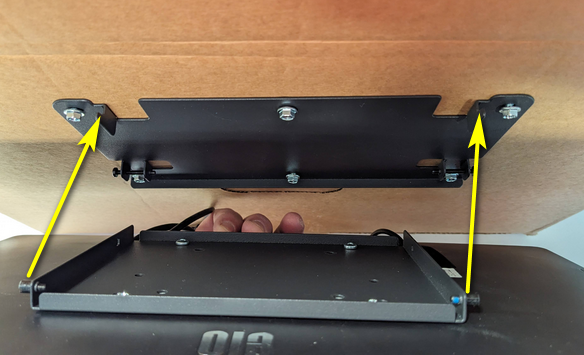

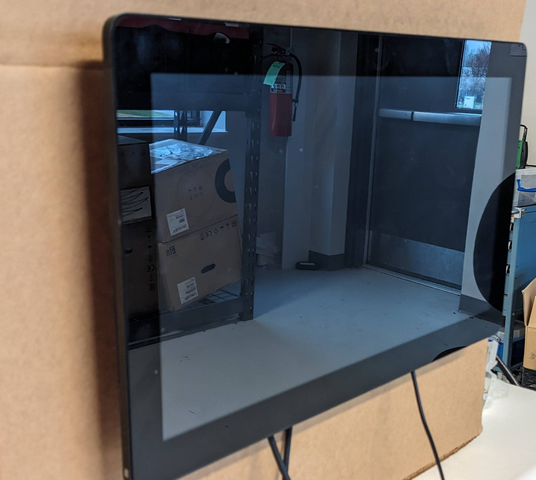

将单位挂起，通过将 VESA 支架上的两个销钉放置到壁挂板上的两个挂钩上。

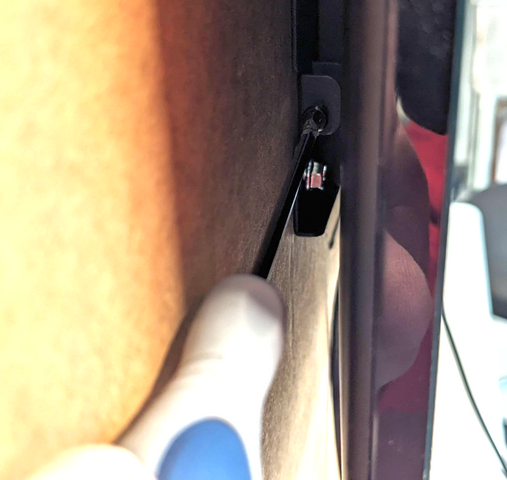

通过拧紧壁挂架两侧的两个十字螺丝来固定单位
