22英寸I系列Android的VESA安装规格与支架指南

受众：公众 / Elo客户，现场技术人员和集成商

文章类型：硬件规格与安装安全指南

本文详细说明了VESA安装规格和安装Elo 22英寸I系列Android一体机时的关键机械安全预防措施，这些安装可以是墙面支架、桌面支架或自助服务终端臂。

⚠️ 关键安装安全警告：

请勿使用内侧的75mm × 75mm图案来安装22英寸设备。
内侧75mm螺纹插口仅用于固定可选的以太网供电（PoE）适配器模块。尝试使用75mm图案悬挂或支撑22英寸显示器的全部重量将导致安装凸起从后壳断裂或撕裂，造成灾难性的物理损坏并使制造商保修失效。

后板图案识别

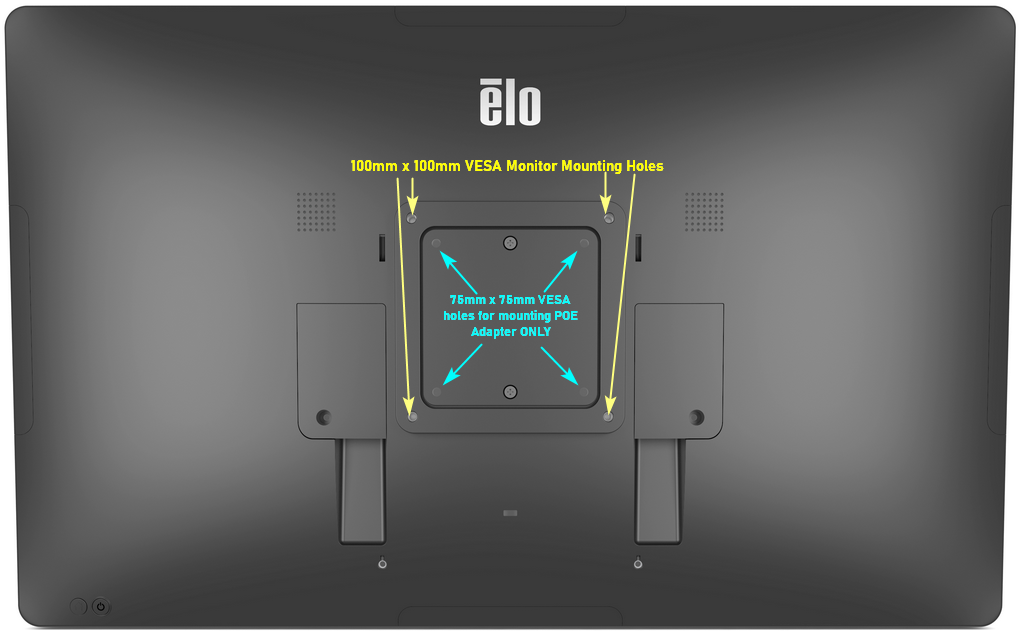

VESA孔模式	预期机械功能	承载能力
100 mm × 100 mm (外部)	系统墙面/支架安装：所有VESA支架、可调臂和支架的主要结构接口。	设备总重量（已批准）
75 mm × 75 mm (内部)	仅用于配件模块安装：固定可选的Elo PoE适配器模块。	请勿用于系统安装

✔ 安装最佳实践：安装22英寸I系列时，确保您的支架板仅与四个100mm × 100mm M4螺钉孔对齐，这些孔位于外方形轮廓沿线。
