我在哪里可以找到有关如何组装和设置 Elo Conference Kit 的信息？

本文提供有关如何组装和设置Elo会议套件的信息

Elo会议套件硬件快速安装指南

包含内容

会议摄像头
带应用程序的i5 Windows 10计算机模块
2x主动手写笔 2x被动手写笔
手写笔托软件许可证卡
Elo Hub

其他配件
计算机模块 - 4个M6x50螺钉，4个M8x50螺钉，4个垫圈 | 手写笔托 - 2个拇指螺钉 | 会议摄像头 - 2个拇指螺钉 | Elo Hub - 使用手册，附有4个螺钉的接收板，2个带有3个螺钉的底座盖，5米CAT6电缆，1个HDMI电缆，1个USB-C电缆和Type C转A适配器，2个带有2个螺钉的电缆锁定支架

所需设备
兼容的Elo显示器，带有600x600或400x400 VESA的墙壁支架或支架，短的十字螺丝刀

硬件安装步骤
注：在开始安装之前，请阅读完整指南，以规划安装位置、电缆布线和中心位置。Elo提供有关如何规划显示器安装、电缆布线、摄像头位置和会议桌位置的建议，相关信息可在www.elotouch.com的Elo协作解决方案指南中找到
扫描二维码查看网站：

1. 安装Elo计算机模块（ECM）

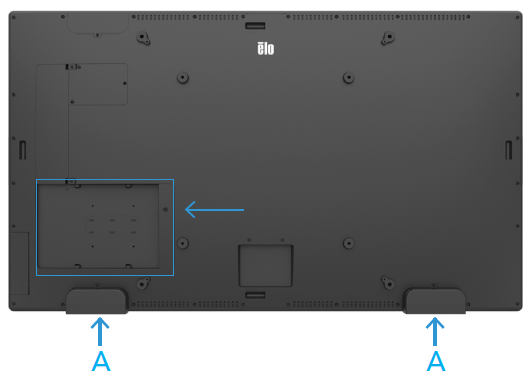

A. 拆开显示器并小心地将其正面朝下放在桌子上。（请勿通过扬声器抬起或将显示器放在扬声器上。）

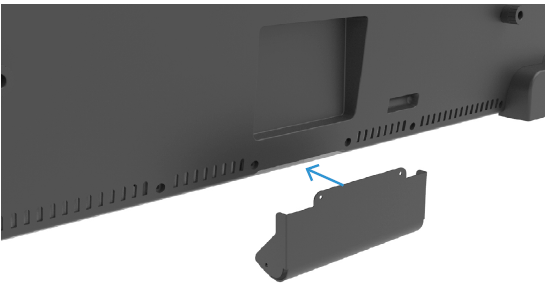

B. 卸下并移除显示器背面的（ECM）底座盖。

C. 从小组套件箱中拆开ECM。（确保保留附带的两张许可证卡。）

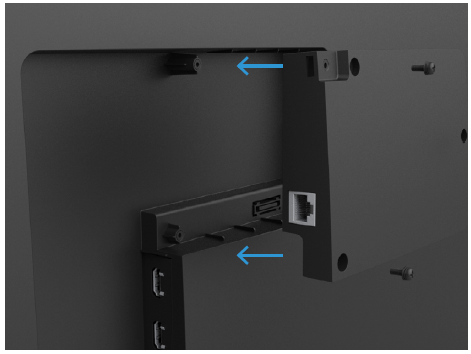

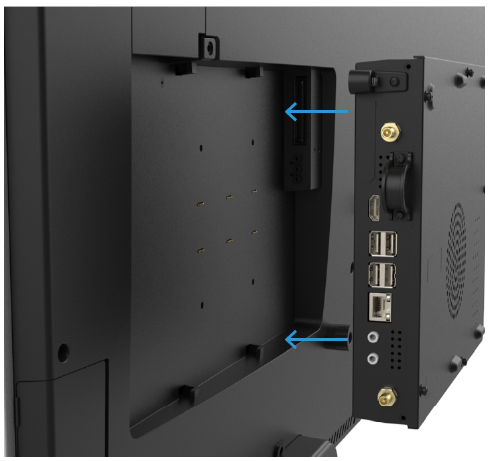

D. 将ECM放置在显示器背面的导轨上，并向后滑动ECM以插入连接器。

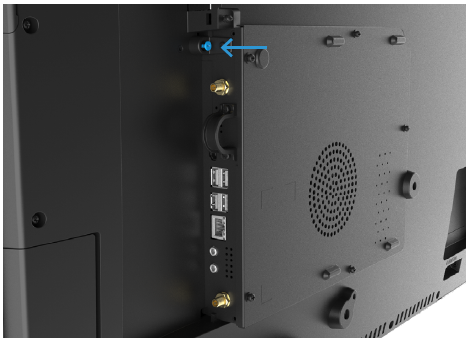

E. 拧紧ECM前面安全螺钉。

2. 安装Elo Hub接收板

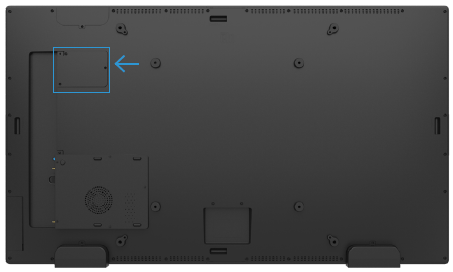

A. 从显示器背面的接收板空白盖中取下三颗螺钉并丢弃盖子。

B. 从会议套件箱中拆开接收板，新5553和6553接收板盖子及螺钉。

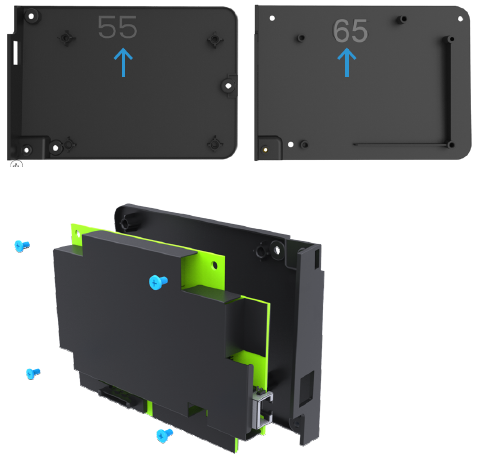

C. 选择适用于5553L或6553L显示器的新接收板盖，并用提供的螺钉将接收板安装到上面。使用标记为“55”的盖子用于5553L，标记为“65”的盖子用于6553L。

D. 将接收板（附着盖子）连接到显示器上的底座连接器。用三颗螺钉固定接收板盖。

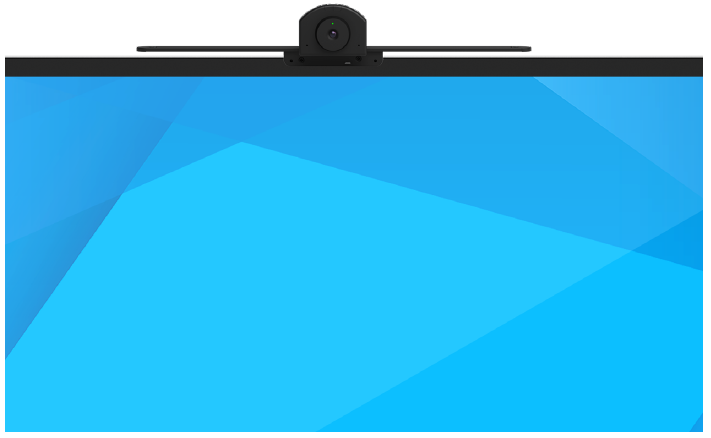

3. 安装会议摄像头

A. 从会议套件箱中拆开会议摄像头。

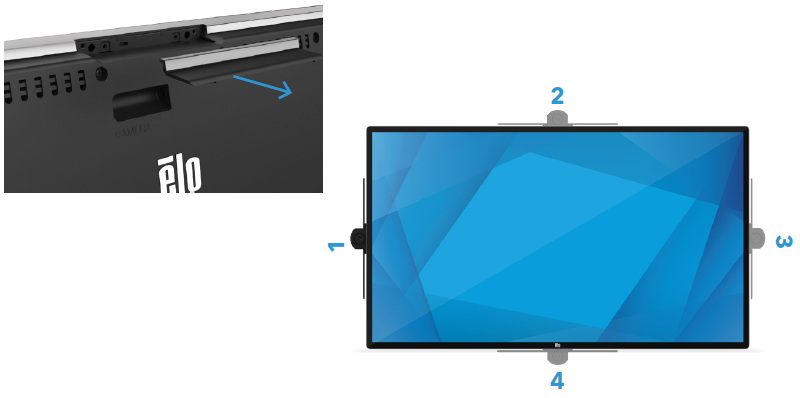

B. 选择一个安装位置–顶部、底部或任一侧。注：如果要将摄像头安装在显示器的底部，则在墙面安装后再安装摄像头。此外，该配置无法使用手写笔托。

C. 从所选位置移除Elo Edge Connect™端口盖。

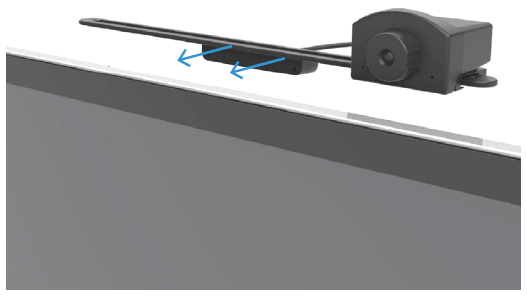

D. 将会议摄像头插入Elo Edge Connect端口。确保摄像头上的USB连接器与IDS显示器上的连接器对齐。

E. 通过在两侧插入并拧紧长拇指螺钉，将摄像头固定在显示器上。

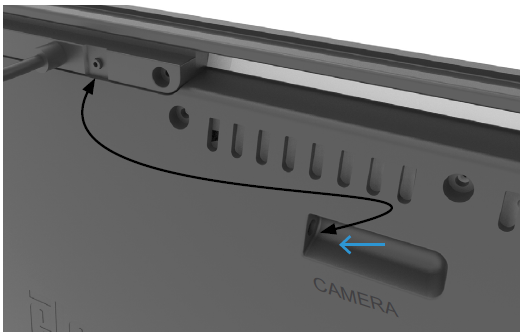

F. 将2.5mm桶形插孔电缆连接到摄像头和IDS显示器背面的标记为“CAMERA”的最近连接端口。

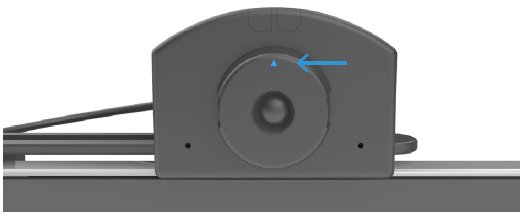

G. 确保图像传感器的方向正确，使箭头朝上，通过顺时针或逆时针旋转进行调整。（对于底部安装，箭头必须朝下）

4. 安装手写笔托

A. 从小组套件箱中拆开手写笔托。

B. 移除底部Elo Edge ConnectTM端口盖。

C. 通过在支架两侧插入并拧紧手写笔托的拇指螺钉，将手写笔托固定在显示器上。

D. 将手写笔放入托盘中以备使用。（对PCAP显示器使用主动手写笔，对IR显示器使用被动手写笔。）

5. 安装互动显示器

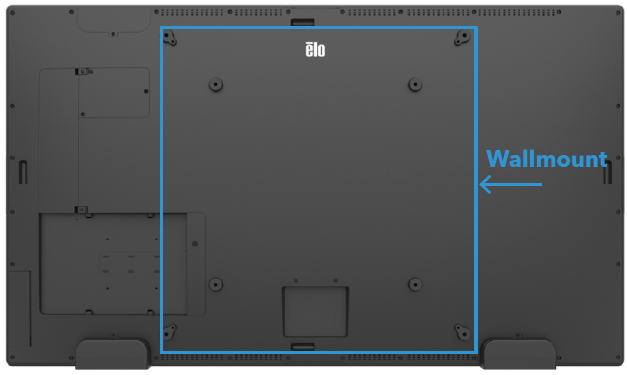

A. 使用Elo低调墙壁支架或第三方墙壁支架将显示器安装到墙上，按照提供的安装说明进行操作。（某些第三方安装系统可能需要15mm垫圈和较长的安装螺钉（M6x50mm或M8x50mm），这些都包含在小组套件中，以避免干扰ECM。）

6. 安装Elo Hub™

A. 从会议套件中拆开会议集线器及配件。
注：提供一根CAT6电缆用于直接将集线器连接到显示器。根据需要可添加额外的CAT6互连硬件（请参见Elo Hub用户手册以获取示例）。电缆布线的总长度不应超过35米。

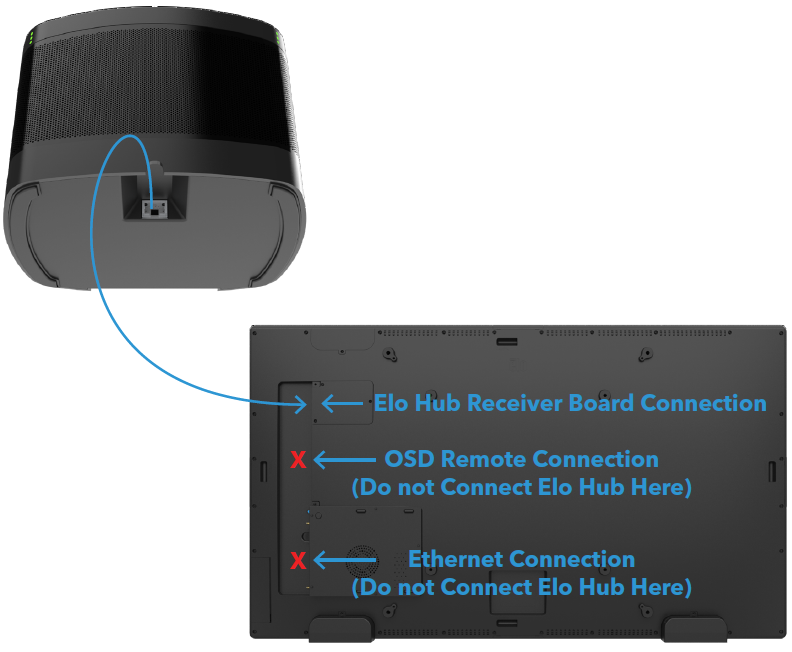

B. 将CAT6电缆的一端连接到显示器上的Elo Hub接收板。

C. 将CAT6电缆布线到放在桌上的Elo Hub并连接。

D. 将提供的HDMI和USB-C电缆连接到Elo Hub，并用螺钉固定锁定支架以将电缆固定在Elo Hub上。这些电缆用于设备连接。

7. 连接电缆并打开系统电源

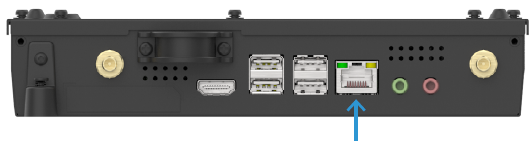

A. 将以太网电缆连接到ECM以获取互联网（推荐）。对于无线连接，请在ECM上安装WiFi天线。

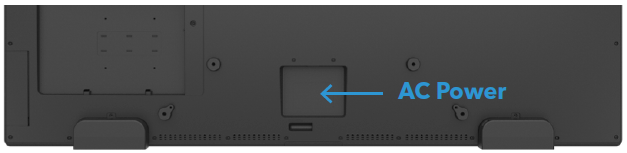

B. 连接在Elo显示器配件箱中找到的交流电源线。

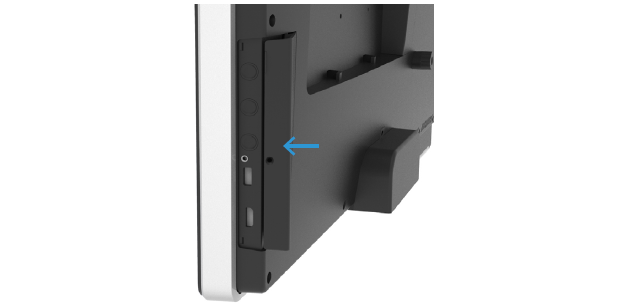

C. 打开显示器侧盖并打开系统电源。

Elo会议套件软件快速安装指南

1. 设置显示器和ECM

A. 按照屏幕上的说明选择OSD语言和设置时间/时区。

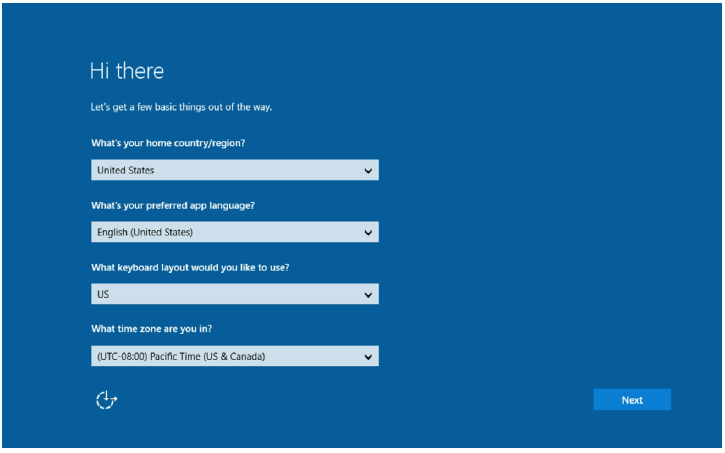

B. 按照屏幕上的Windows说明完成Windows设置。这可以通过屏幕上的触摸键盘或通过连接到显示器侧USB端口的USB键盘/鼠标完成。

注：计算机必须连接到互联网才能注册软件。

2. 安装会议软件
例如：安装Microsoft Teams

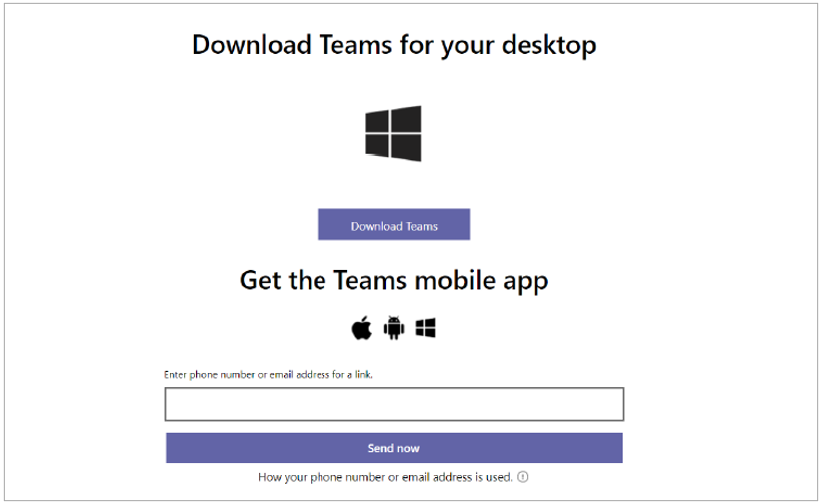

A. 打开浏览器并访问https://teams.microsoft.com/downloads

B. 下载并打开Teams安装程序应用程序。

C. 按照安装Microsoft Teams的说明进行操作。

D. 如果您正在安装其他网络会议应用程序（例如Zoom或Cisco Webex），请下载并按照说明安装该应用程序。

E. 指定Elo硬件作为您的输入设备：
i. 扬声器 = 回声消除扬声器
ii. 麦克风 = Elo Hub扬声器
iii. 摄像头 = Elo会议摄像头

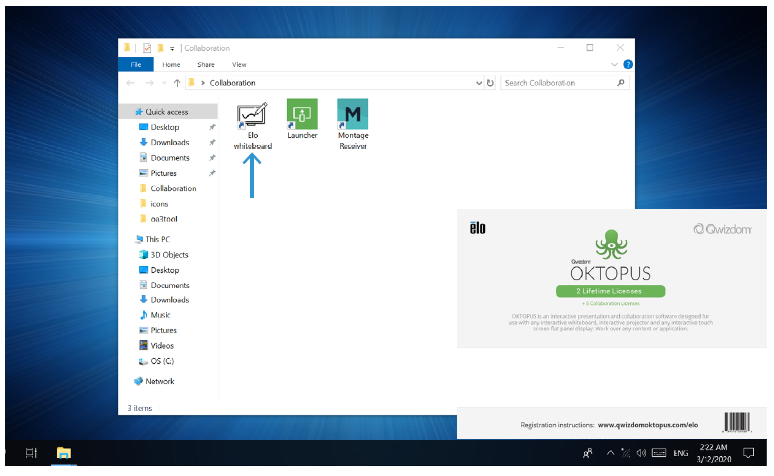

3. 注册Qwizdom Oktopus许可证（白板软件）

A. 打开桌面上“协作”文件夹中的Elo白板应用程序。

B. 按照屏幕上的说明进行操作。

C. 使用从小组套件箱中保存的许可证卡。

D. Oktopus用户手册可以在https://qwizdomoktopus.com/user-guide上找到。

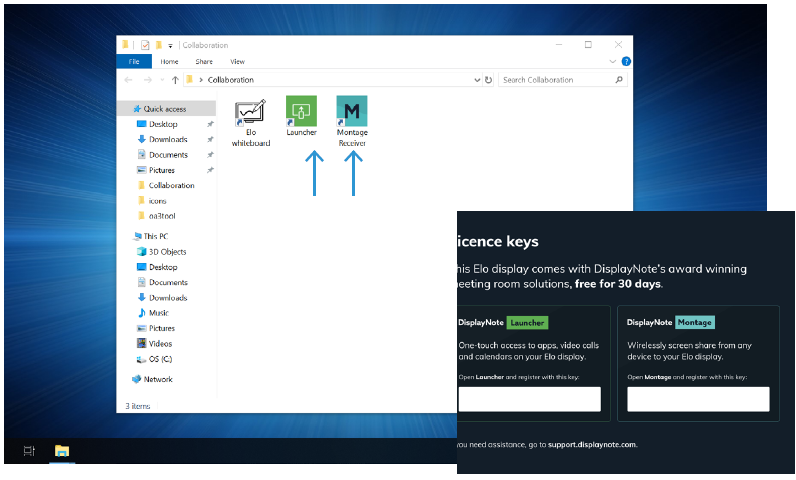

4. 注册DisplayNote Montage和Launcher许可证
(无线演示和会议应用程序组织者)

A. 打开桌面上“协作”文件夹中的DisplayNote应用程序。

B. 按照屏幕上的说明进行操作。

C. 使用从小组套件箱中保存的许可证卡。

D. 设置Launcher以包含所需的应用程序，相关说明请访问
https://www.displaynote.com/solutions/launcher

E. Montage信息可以在
https://www.displaynote.com/solutions/montage上找到。

5. 完成会议摄像头设置

A. 启动您的会议软件并在会议软件中启用摄像头。

B. 每当网络摄像头被使用时，绿色活动指示灯将点亮。

C. 如果是顶部或底部安装，可以根据需要左右滑动摄像头并倾斜以获得所需的视图区域。

D. 如果是侧面安装，可以根据需要上下滑动摄像头并倾斜以使其居中，获得所需的视图区域。

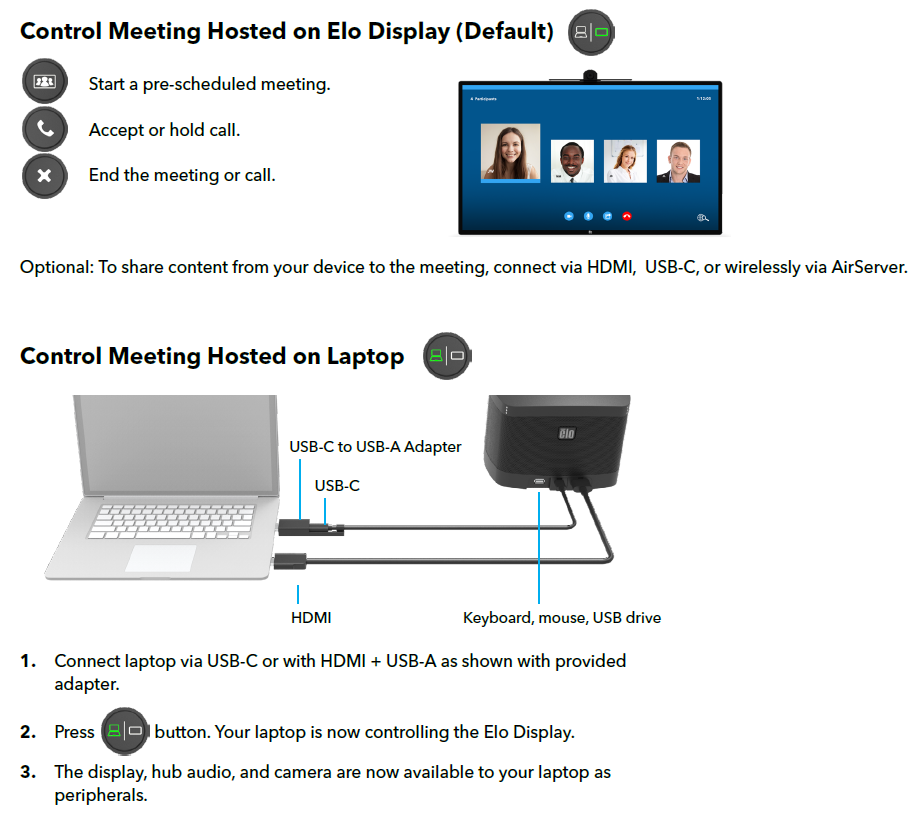

6. Elo Hub设置

A. 请确保您的会议软件处于打开状态，以启用Elo Hub的所有功能。

B. 使用Elo Hub顶部的按钮开始、停止和静音会议

下载上述QIG的.pdf版本点击这里
