本文提供有关如何安装Elo会议套件的信息

Elo会议套件硬件快速安装指南

包括内容

• 会议摄像头
• 带应用程序的i5 Windows 10计算机模块
• 2个主动触控笔 2个被动触控笔
• 触控笔托软件许可卡
• Elo集线器

其他配件
计算机模块 - 4个M6x50螺钉，4个M8x50螺钉，4个垫片 | 触控笔托 - 2个顶螺钉 | 会议摄像头 - 2个顶螺钉 | Elo集线器 - 用户指南，带4个螺钉的接收板，2个 docking 托盘盖，带3个螺钉的5米CAT6电缆，1个HDMI电缆，1个USB C电缆和C转A适配器，2个带2个螺钉的电缆锁扣支架

所需物品
兼容的Elo显示器，墙壁挂架或具备600x600或400x400 VESA的支架，短的十字螺丝刀

硬件安装步骤
注意：开始安装前请仔细阅读整个指南，以便规划安装位置、电缆布线和集线器放置。Elo提供有关如何计划显示器安装、电缆布线、摄像头位置和会议桌定位的建议，详细信息请参见Elo协作解决方案指南，在线获取：www.elotouch.com
扫描二维码查看网站：

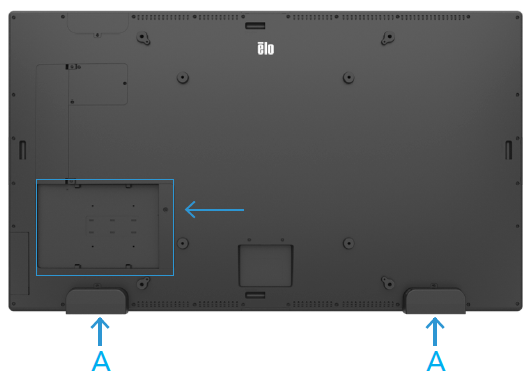

1. 安装Elo计算机模块（ECM）

C. 从会议套件盒中拆包ECM。（确保保存包含的两张许可证卡。）

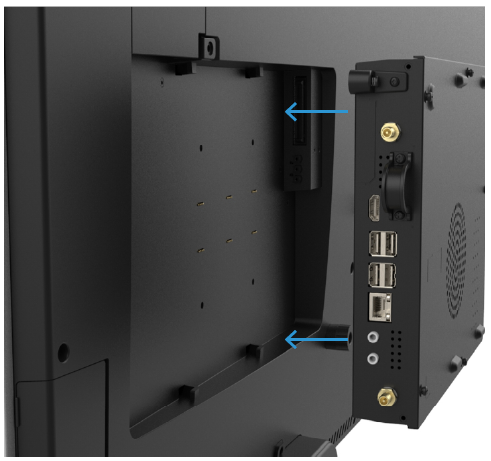

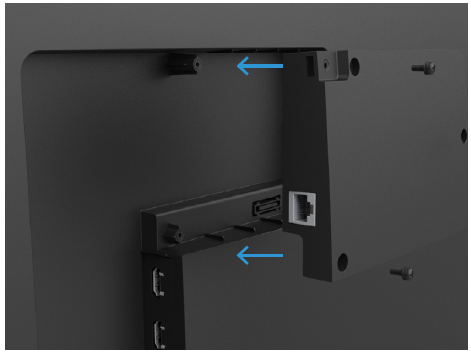

D. 将ECM放置在显示器后面的导轨上，将ECM向后滑动以插入连接器。

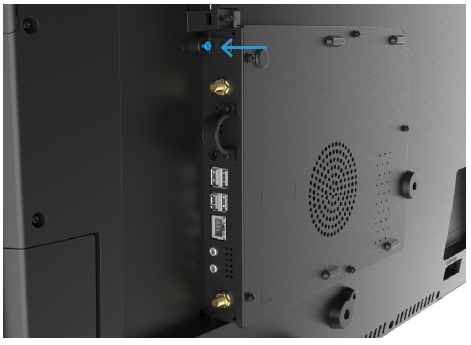

E. 拧紧ECM前面的安全螺钉。



2. 安装Elo集线器接收板

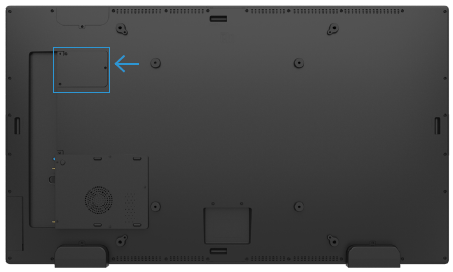

A. 从显示器背面的接收板空白盖处拆下三个螺钉并丢弃盖子。



B. 从会议套件盒中拆包接收板、新的5553和6553接收板盖以及螺钉。

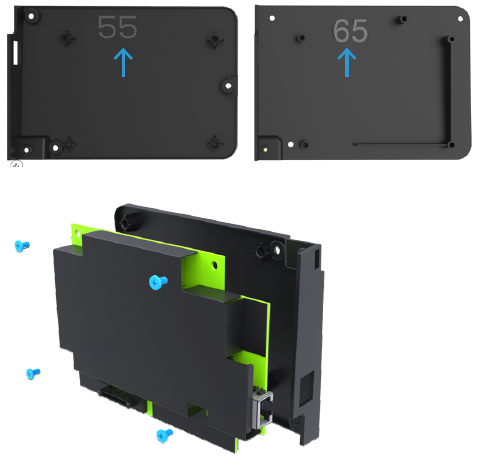

C. 选择5553L或6553L显示器的新的接收板盖，并使用提供的螺钉将接收板固定在其上。使用标记为“55”的盖子适用于5553L，标记为“65”的盖子适用于6553L。



D. 将接收板（安装好盖子）连接到显示器上的对接连接器上。用三个螺钉固定接收板盖。



3. 安装会议摄像头

A. 从会议套件盒中拆包会议摄像头。

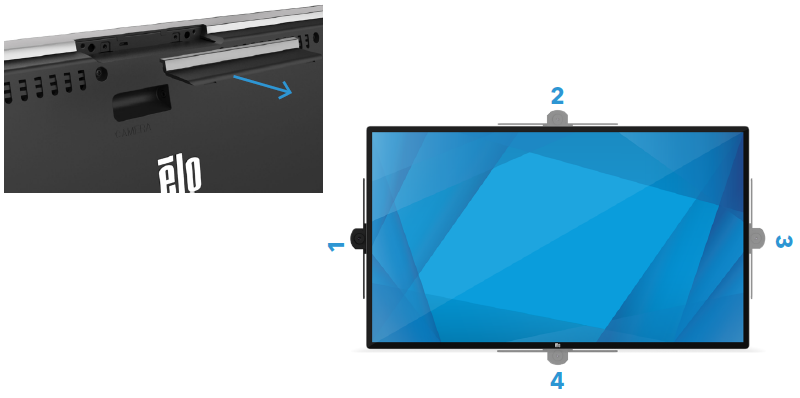

B. 选择一个安装位置 - 顶部、底部或任一侧。注意：如果将摄像头安装在显示器底部，请在墙上安装后再安装摄像头。此外，该配置下无法使用触控笔托。

C. 从所选位置拆下Elo Edge Connect™端口盖。

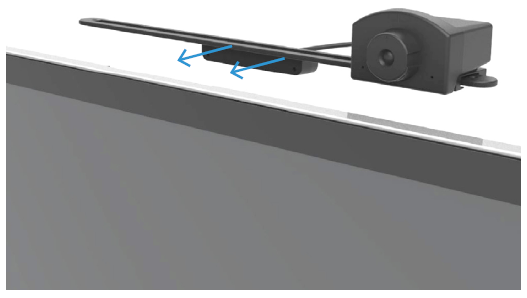

D. 将会议摄像头插入Elo Edge Connect端口。确保摄像头上的USB连接器与IDS显示器上的连接器对齐。



E. 通过在两侧插入并拧紧长顶螺钉将摄像头固定到显示器上。

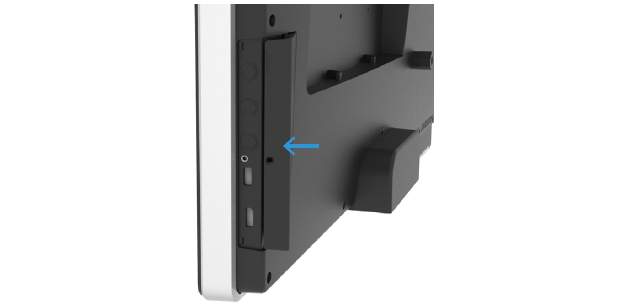

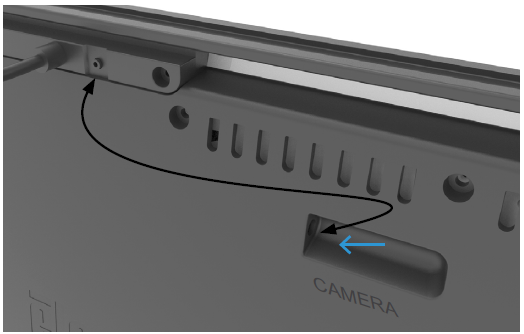

F. 连接2.5mm圆形插孔电缆，将摄像头与IDS显示器背面的“CAMERA”标签旁的最近连接端口连接。

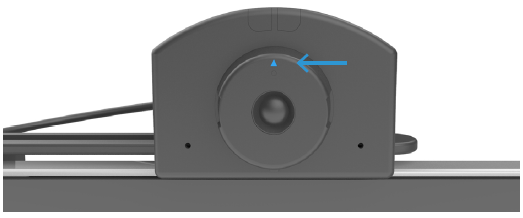

G. 确保图像传感器朝向箭头指向上方的方向，如有必要，顺时针或逆时针旋转。（对于底部安装，箭头必须指向下方。）



4. 安装触控笔托

A. 从会议套件盒中拆包触控笔托。

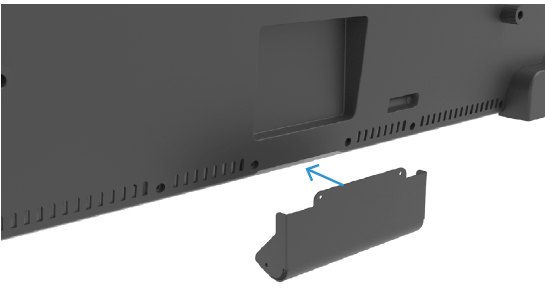

B. 拆下底部Elo Edge ConnectTM端口盖。

C. 通过在支架两侧插入并拧紧触控笔托的顶螺钉将其固定到显示器上。

D. 将触控笔放入托盘中以供使用。（对PCAP显示器使用主动触控笔，对IR显示器使用被动触控笔。）

5. 安装交互式显示器

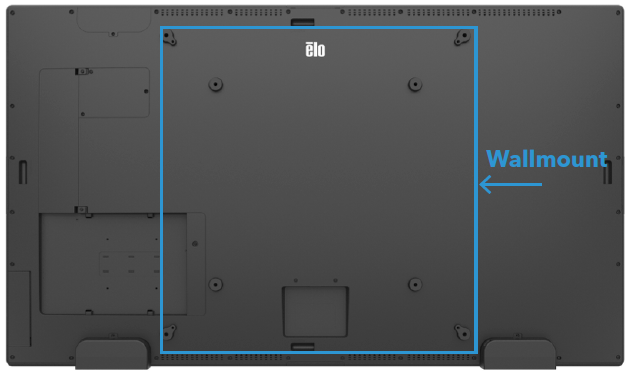

A. 使用Elo低调墙壁挂架或第三方墙壁挂架，将显示器安装到墙上，按照所附的安装说明操作。（某些第三方安装系统可能需要15mm垫片和较长的安装螺钉（M6x50mm或M8x50mm），以避免干扰ECM。）



6. 安装Elo Hub™

A. 从会议套件中拆包会议集线器和配件。
注意：提供一根CAT6电缆用于直接将集线器连接到显示器。可根据需要添加额外的CAT6互连硬件（请参见Elo Hub用户手册中的示例）。电缆布线的总长度不得超过35米。

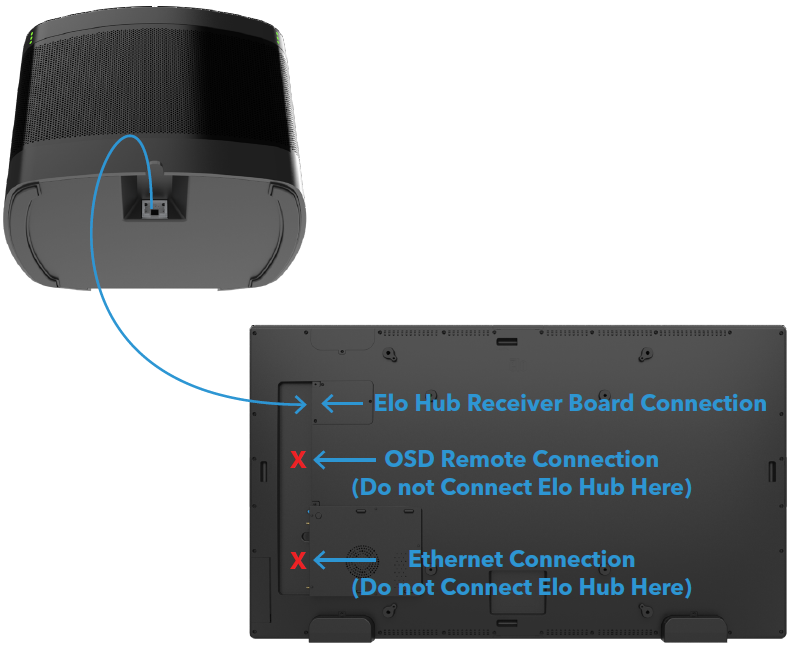

B. 将CAT6电缆的一端连接至显示器上的Elo Hub接收板。

C. 将CAT6电缆走向放置在桌上的Elo Hub，并连接。

D. 将提供的HDMI和USB-C电缆连接到Elo Hub，并用螺钉将锁定支架固定到Elo Hub，以确保电缆安全。电缆用于设备连接。



7. 连接电缆并启动车辆

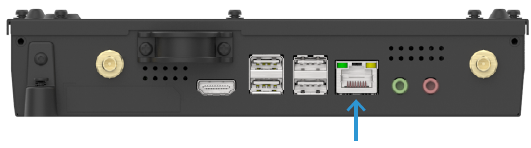

A. 将以太网电缆连接到ECM以进行互联网连接（推荐）。对于无线连接，在ECM上安装WiFi天线。

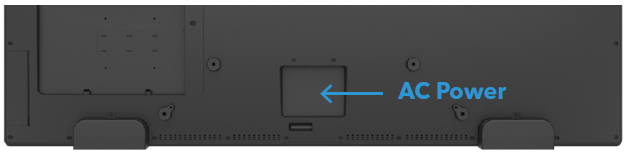

B. 连接Elo显示器配件盒中的AC电源电缆。



C. 打开显示器的侧盖并开启系统电源。




下载上述QIG的.pdf版本 这里

有关软件快速安装指南文章，请参见 这里。
