本文解释如何组装杆式支架 E048069

以下描述如何组装 P/N: E048069 杆式支架。

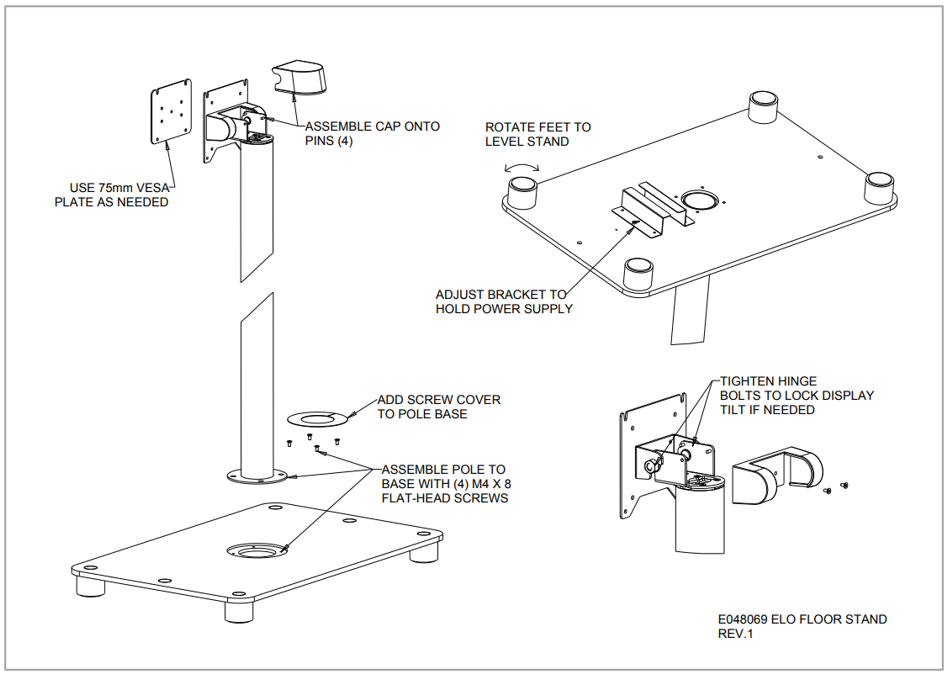

每个杆式支架套件均随附以下组装说明书。



以下是杆式支架开箱和组装后的照片。

1. 包装盒上的外标签。

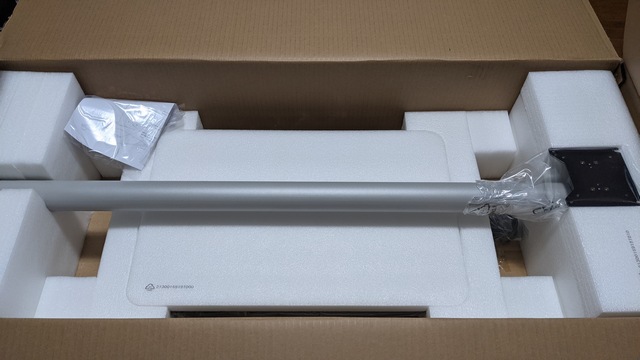

2. 从盒子顶部层中取出杆。

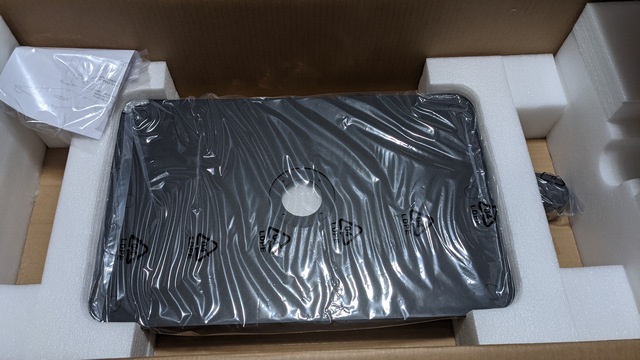

3. 从盒子中取出支架底座和其他部分。

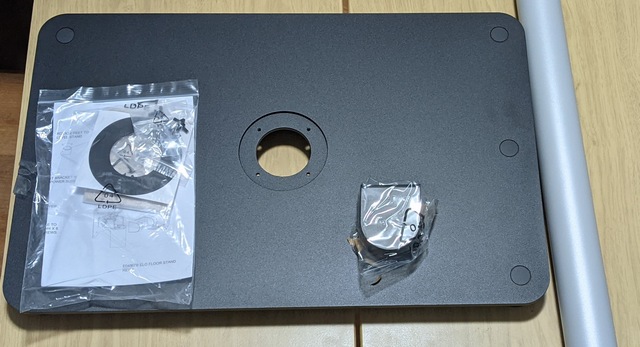

4. 下面显示了拆开零件之前盒子的内容。

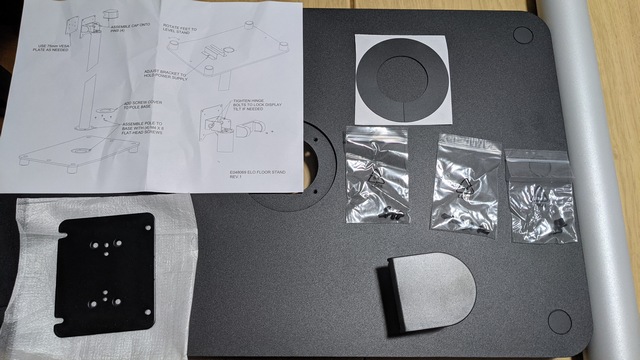

5. 盒子中的所有内容已拆开。

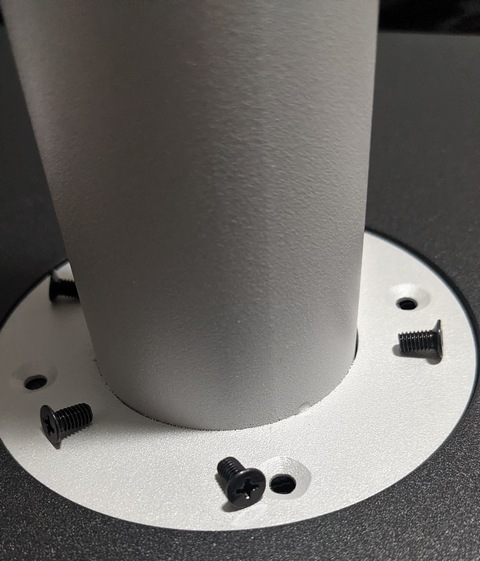

6. 将支架杆竖立在底座上并对齐孔。

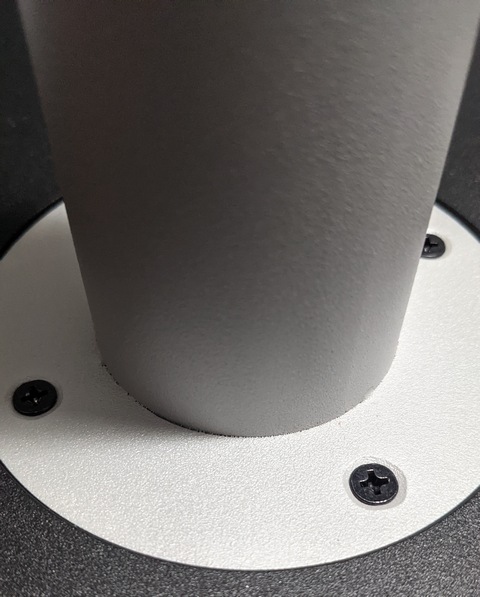

7. 使用平头螺钉将杆固定到支架底座上。

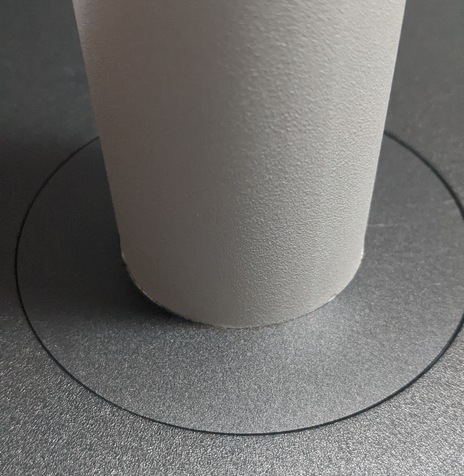

8. 将粘合环盖对齐螺钉并按到位。

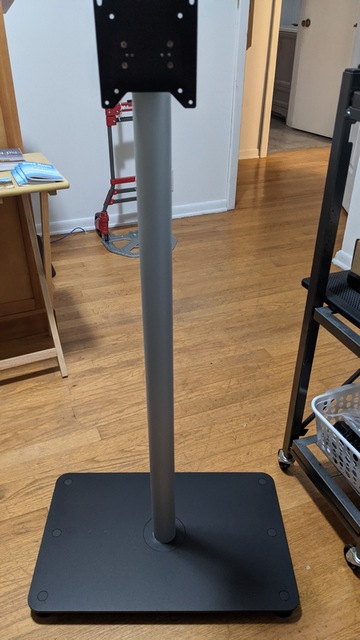

9. 将所需的电缆通过底座底部的孔和杆上的访问孔引导上去。

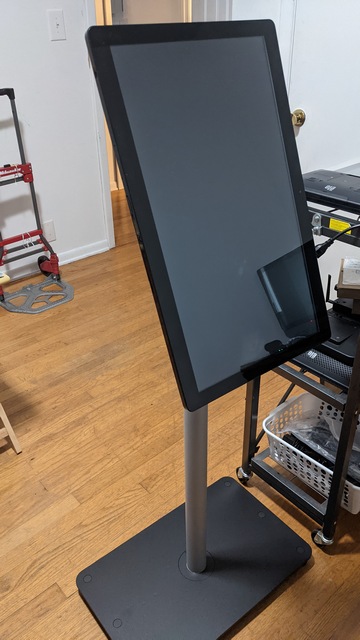

10. 使用提供的 4mm VESA 螺钉将显示器或触控计算机固定到杆上。如果需要 75mm VESA，请使用附带的 75mm VESA 支架。
