本文提供了关于如何安装Elo开放框架显示器的指南和说明

开放框架显示器是无边框的开放框架触摸显示器。大多数Elo的开放框架显示器可购买可选的边框套件。

下面是描述如何使用各种安装选项安装这些显示器的指南。

后部安装
请参考尺寸图以获取切口细节；从开放框架显示器的文档部分下载PDF格式的图纸。

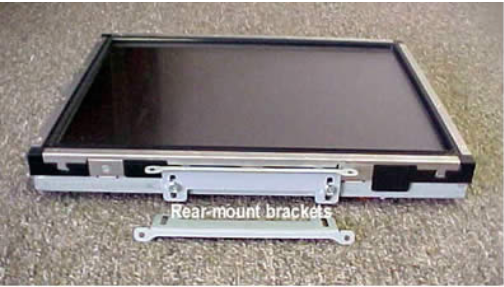

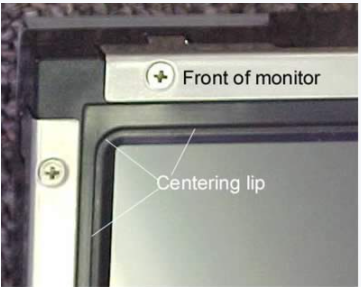

基础显示器设计为从后部安装，并通过带小安装标签的开槽角支架固定。略微抬高的中心唇旨在适合前面板的切口中。请注意，中心唇的角落是圆弧形的。每个显示器的半径在切口尺寸中给出，这些尺寸包含在尺寸图中。

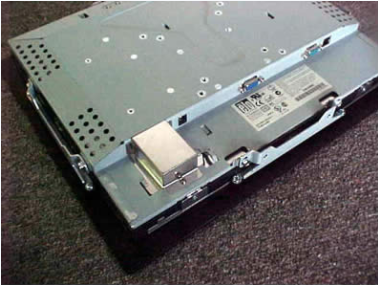

安装支架开槽以允许前面板厚度的调整。所示的支架仅适用于后部安装应用。它们可以安装在显示器的顶部和底部，或两侧。支架上的孔然后连接到前面板的后表面。对于金属前面板，应在面板的后面使用专业安装的压入式螺柱以实现干净的安装（无暴露的紧固件）。对于木质前面板，可以从后侧安装短木螺钉。

前部安装。
可选的前部安装边框可供购买；请查看开放框架显示器网页的配件部分以获取零件编号。



请参考尺寸图以获取切口和安装细节；从开放框架显示器网页的文档部分下载PDF格式的图纸。

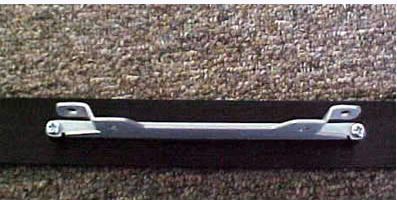

前部安装边框附带预先安装在顶部、底部和每侧的支架。



支架有向内倾斜的标签以连接到显示器。



将显示器放在边框上，然后用随附的螺钉将四个支架固定在显示器上。可选的前部安装边框在外周增加大约3/8英寸，以支持从外壳前面板的前侧安装。

现在，显示器适合前面板中的切口，从前方进入。

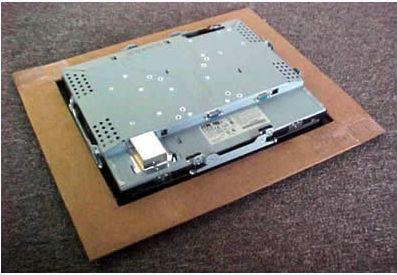

上面的图片展示了一个后视图，使用一块纸板模拟外壳的前面板。请注意，指定的切口尺寸为显示器和偏置前边框安装支架通过留出了足够的空间。

注意：后部安装部分中所示的后部安装支架不使用。前部安装边框套件中包含特殊的前部安装支架。

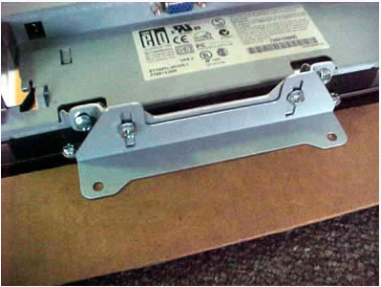

特殊的前部安装支架连接到边框安装支架中的攻牙孔；这些支架然后顶靠在前面板的后面，并在开槽孔上拧紧螺钉。

注意：将支架固定到前面板的孔是在前边框的尺寸之外（如果使用穿螺栓，前边框将覆盖螺钉头）。因此，在使用金属前面板时，应在面板的后面使用专业安装的压入式螺柱以实现干净的安装（无暴露的紧固件）。对于木质前面板，可以从后侧安装短木螺钉。
