本文提供了在具有英特尔系统的15英寸Elo I-Series 3上安全访问SSD和RAM的逐步说明

在具有英特尔系统的Elo I-Series 3上访问SSD和RAM可能需要升级存储、提高性能或更换损坏的组件。增加RAM可以改善多任务处理，而升级SSD可以扩大存储并提高系统响应能力。此过程也可能需要用于硬件故障排查或维护。此操作仅应由合格人员进行，因为不当处理可能会损坏设备或使保修失效。

所需工具和设备

• 十字螺丝刀（#1或#2）
• 防静电腕带（推荐使用）
• 保护表面或防静电垫

安全预防措施

• 开始之前，请关闭设备并断开所有电源。
• 佩戴防静电腕带以防止静电放电（ESD）损坏。
• 小心处理内部组件以避免损坏。

操作步骤

1. 准备设备

• 将I-Series 3放置在干净、柔软且具有保护性的表面上，面朝下，以防止划伤或损坏。

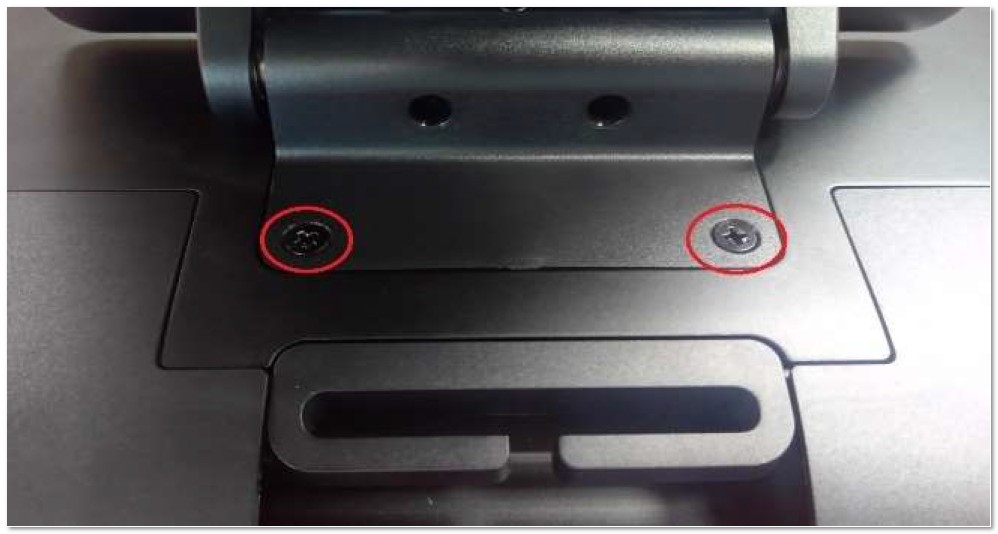

• 如果设备有支架，请通过拆卸螺丝将其移除，并从设备中抬起。

2. 移除外部覆盖件

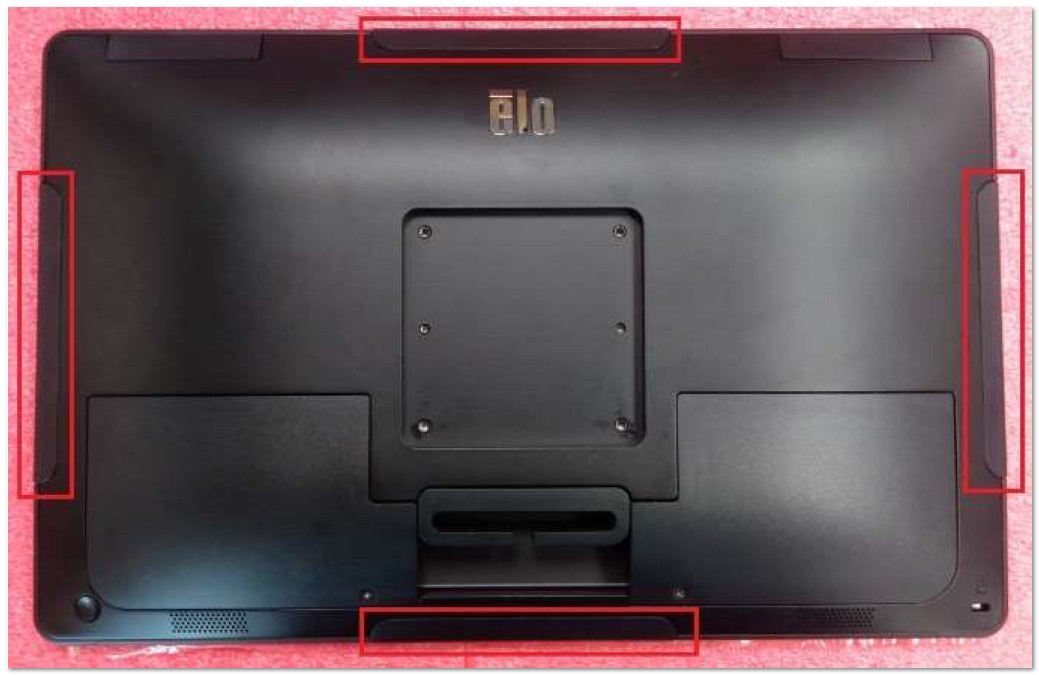

• 轻轻向外拉出四（4）个侧面外设接口盖。

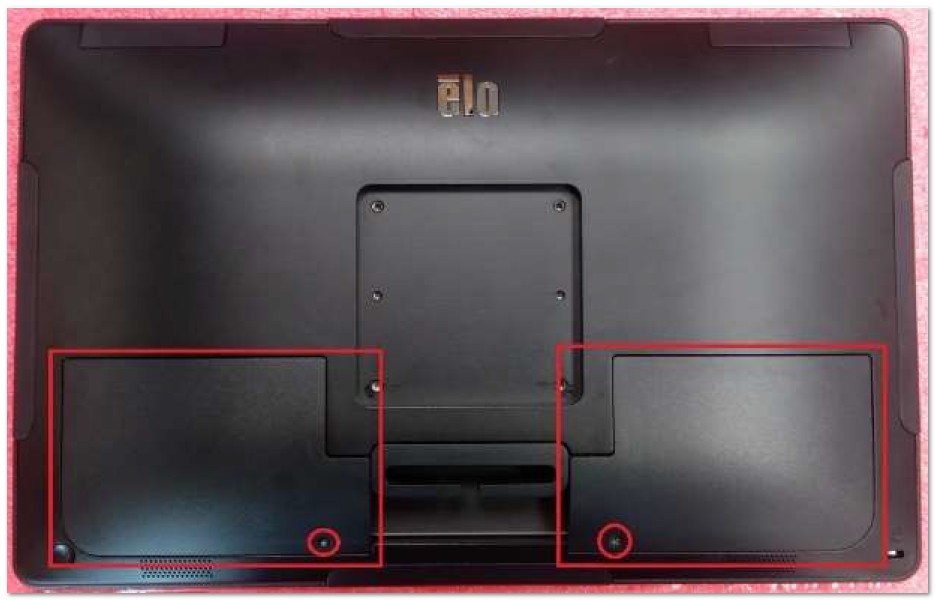

• 小心地将两个（2）电缆盖抬起，远离设备。

3. 移除后盖螺丝

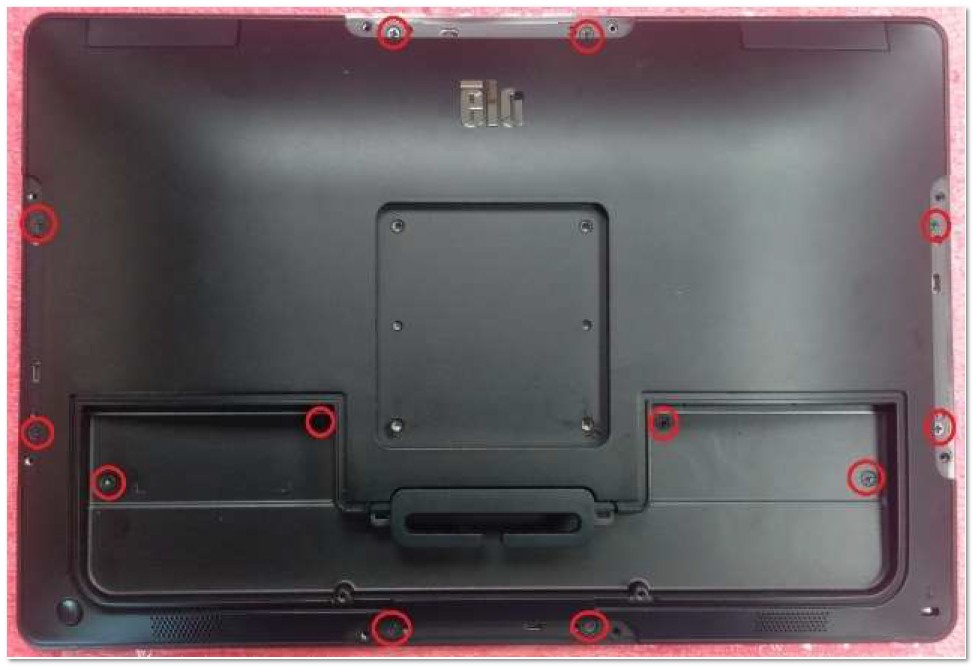

• 使用十字螺丝刀从后盖上移除所有十二（12）个螺丝。

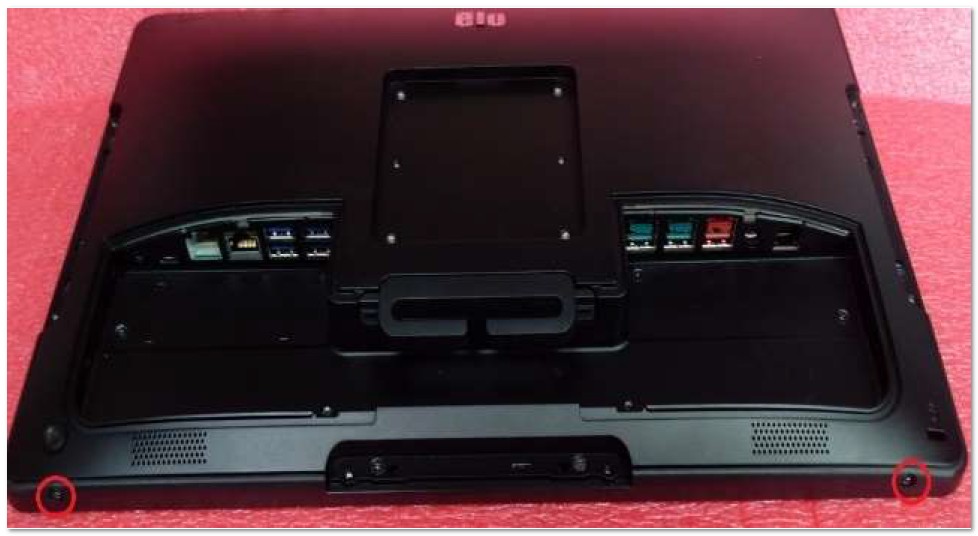

• 找到并移除机身底部的两个（2）额外螺丝。

4. 分离后盖

• 小心地从底边开始抬起后盖，并逐渐向上移动。
• 当盖子达到大约45度角时，轻轻释放固定前边缘的挂钩。
• 继续抬起盖子直到其呈垂直状态。
• 小心地拔掉连接后盖与主板的电缆。

• 完全移除后盖并将其放在一旁。

后续步骤

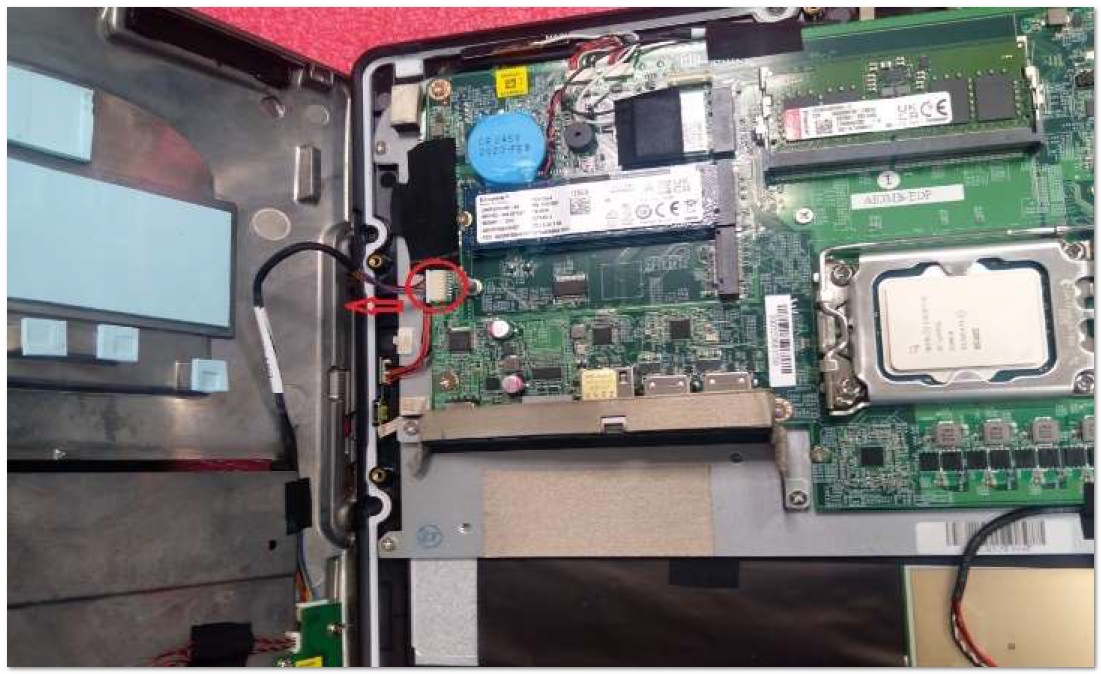

• 现在可以访问SSD和RAM以进行更换或升级。

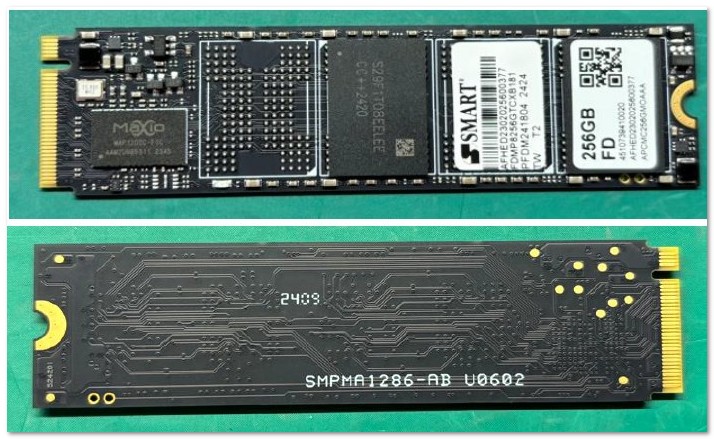

  • 具有英特尔系统的I-Series 3.0的SSD使用M.2 PCIe (NVMe)形状因子

•

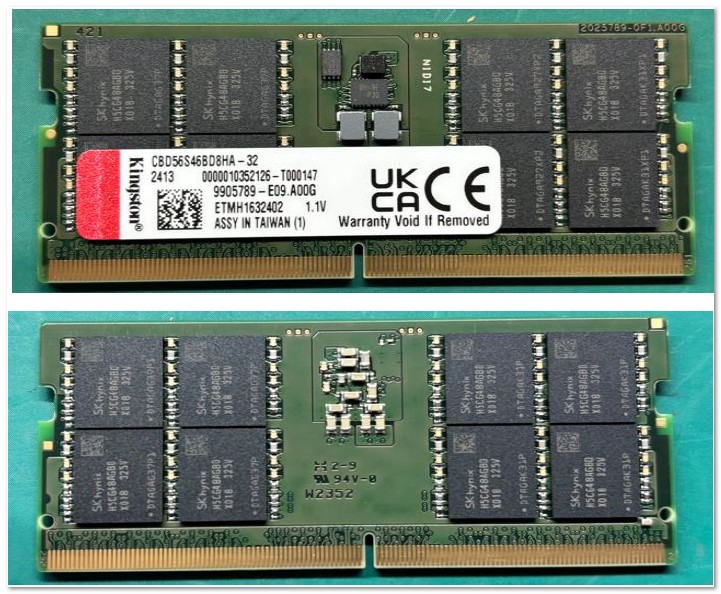

  • 具有英特尔系统的I-Series 3.0的RAM使用5600MHz DDR5 SO-DIMM形状因子。

• 重新组装时，请确保所有电缆正确重新连接，且螺丝 securely 紧固。
• 确保IP等级密封完好，以保持对灰尘和潮湿的保护。

备注和警告

• IP等级注意事项： 不当重新组装可能会影响IP等级。确保后盖正确对齐并安全固定。
• 损坏风险： 在移除覆盖件和断开电缆时避免使用过多的力量，以防损坏连接器或主板。
