本文解释了如何使用Elo Backpack与Intel的远程电源按钮。
概述
带有Intel的Elo Backpack包括一个远程电源开关端口，允许系统在不按物理电源按钮的情况下开启或关闭。该端口旨在用于Backpack安装在机柜、外壳或显示器后面的情况。
远程电源开关执行与物理电源按钮相同的功能，并作为一种替代控制方法提供。
远程电源开关的工作原理

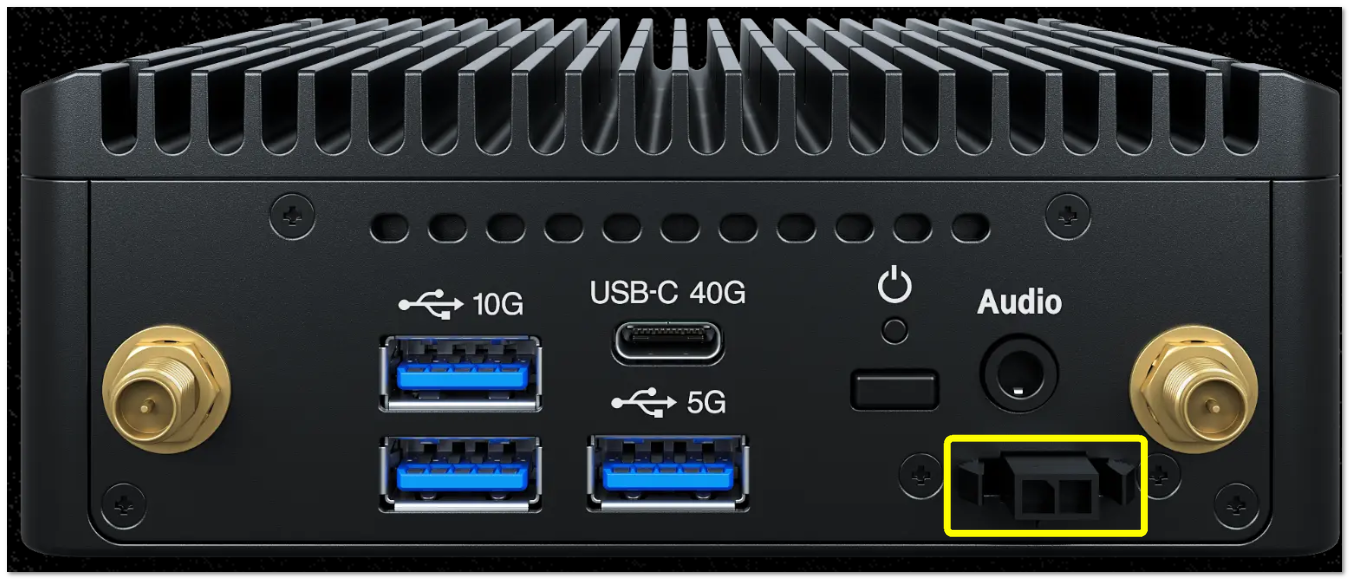

该端口使用Phoenix连接器
电源控制通过瞬时干接点触发
短暂闭合接点可模拟按下电源按钮
不应施加外部电压
📌 注意：该端口并不直接切换系统电源。它只是向主板发送信号，就像按下物理电源按钮一样。

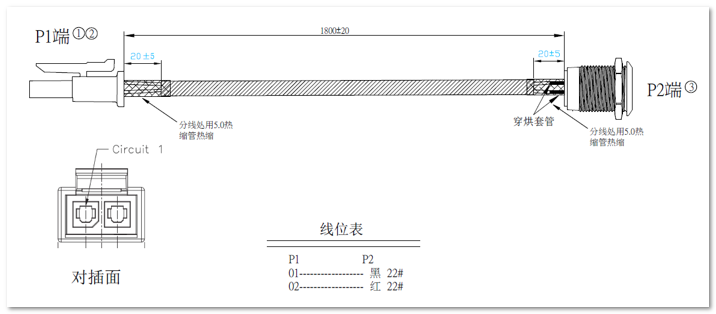

连接器详情和引脚图
远程电源开关连接器（CN11）使用以下引脚分配：
| 引脚 | 信号 | 描述 |
|---|---|---|
| 引脚1 | 电源开关 | 电源控制信号（内部上拉到3.3 V） |
| 引脚2 | 接地 | 地 |
瞬时短接引脚1到引脚2以打开或关闭系统电源
推荐按压持续时间：0.5–1秒
电源行为遵循BIOS和操作系统的电源按钮设置
⚠️ 警告：请勿将外部电压施加于远程电源开关引脚。施加电压可能会损坏系统。
典型使用案例
机柜或自助服务终端上的外部或隐藏电源按钮
来自PLC或自动化系统的继电器控制
与外壳或显示器同步的电源控制
物理电源按钮无法接触的安装场所
由于客户需求各异，Elo不提供标准的远程电源电缆。客户可以根据具体的安装需求对Phoenix连接器进行接线。
📌 注意：客户侧的接线（开关、继电器、控制器）取决于所用的外壳或自动化系统，因此不提供单一的Elo电缆。
与Elo IDS显示器的集成
当搭载Intel的Backpack安装到兼容的Elo IDS显示器上时，远程电源开关端口可用于同步电源控制，使两个设备能够一起开关。
📌 注意：电源同步行为可能因IDS型号和系统配置而异。
重要使用注意事项
❗ 重要：
- 仅使用瞬时接点，而不是保持或锁定开关
- 长时间闭合接点可能触发强制关闭行为
- 系统响应取决于BIOS和操作系统电源按钮设置
总结
Elo Backpack与Intel的远程电源开关端口提供了一种简单、低电压的方法，通过使用Phoenix连接器和瞬时干接点远程控制系统电源。这使得在机柜、自助服务终端和Elo显示器安装中灵活集成，而无需切换主电源。
