Dieser Artikel erklärt, wie die Firmware auf dem ET6553L-Touchscreen aktualisiert wird

Bitte die folgenden Schritte ausführen, um die Firmware auf ET6553L-Touchscreens zu aktualisieren:

Siehe zugehöriges angehängtes Update-Tool und Firmware-Datei

Dieses Dokument beschreibt den Prozess zur Aktualisierung der Firmware des Touch-Controllers auf dem ET6553L mit dem eGalax Software-Tool, MP600674.

Einige Geräte können beim Zeichnen oder Ziehen über den Bildschirm gebrochene Linien aufweisen. Das Problem kann intermittierend auftreten und während des Tests schwer reproduzierbar sein. Um Abhilfe zu schaffen, müssen alle Geräte mit einer älteren Revision der Controller-Firmware, Version 07_T1, auf die aktuelle Revision 09 oder später aktualisiert werden.

 1.    Werkzeuge:

1.    PC mit Windows-Betriebssystem (Windows 7/Windows 10)

2.    USB Type A auf B Kabel

3.    Touch-Controller-Firmware-Datei - E131176 S/W, PCFG-DateI, CTR-8351XX, ET6553L. (PCFG0056_v09.82HM100)

4.    Firmware-Lade-Tool - MP600674 TEST TOOL, PCAP TOUCH CONTROLLER, CTR-8351XX, FÜR E555516 ET6553L (EGALAX Software-Tool)

5.    USB-Stick (optional)

2.     Aktualisierungsverfahren:

1.    Ordner MP600674 (EGALAX Software-Tool) auf den Test-Computer kopieren

2.    PC mit dem Monitor verbinden (über USB; Gerät muss eingeschaltet sein)

3.    Ordner mit dem Namen Test Tool_PCFG0056v09 öffnen

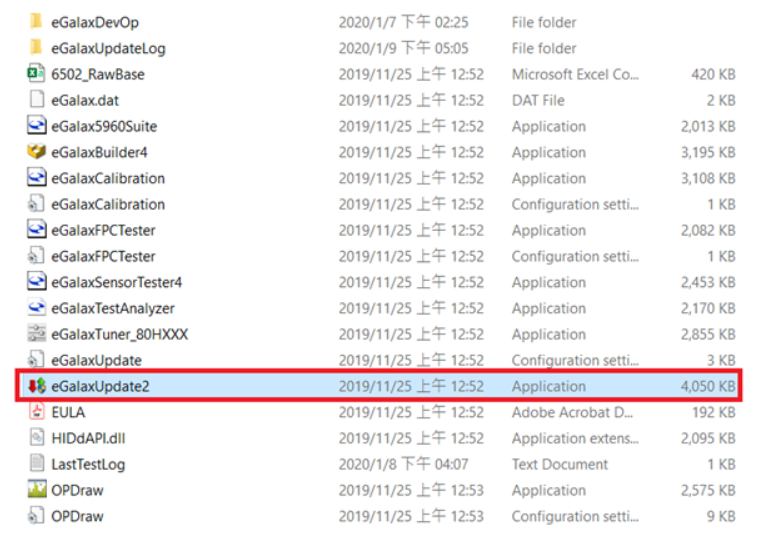

d. Doppelklicken Sie auf "eGalaxUpdate2.exe", um den Update-Prozess zu starten.

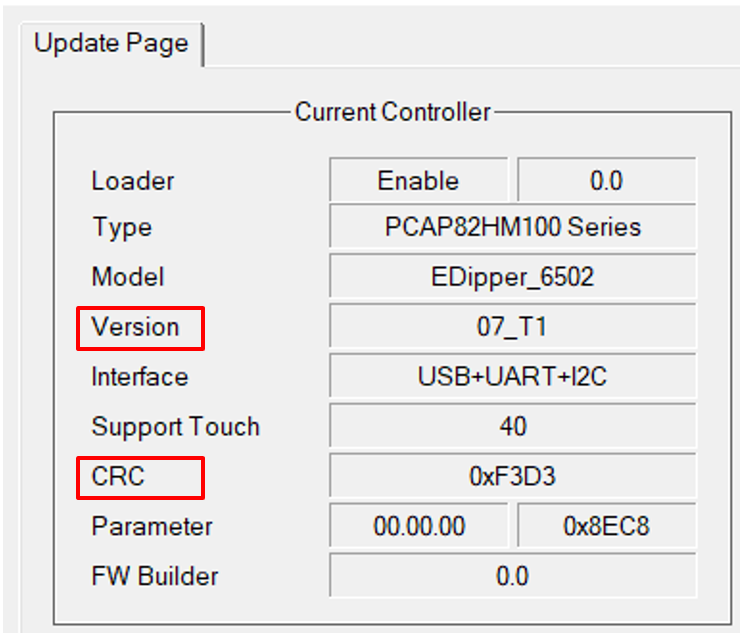

Überprüfen Sie die Controller-Version 07_T1 und CRC ist 0xF3D3.


e. Überprüfen Sie die Controller-Version 07_T1 und CRC ist 0xF3D3.

1.    Wenn ja, fahren Sie mit dem nächsten Schritt fort

2.    Wenn die Version 09 und CRC 05x59A7 ist, muss die FW nicht aktualisiert werden. Das Gerät kann zurückverpackt werden.

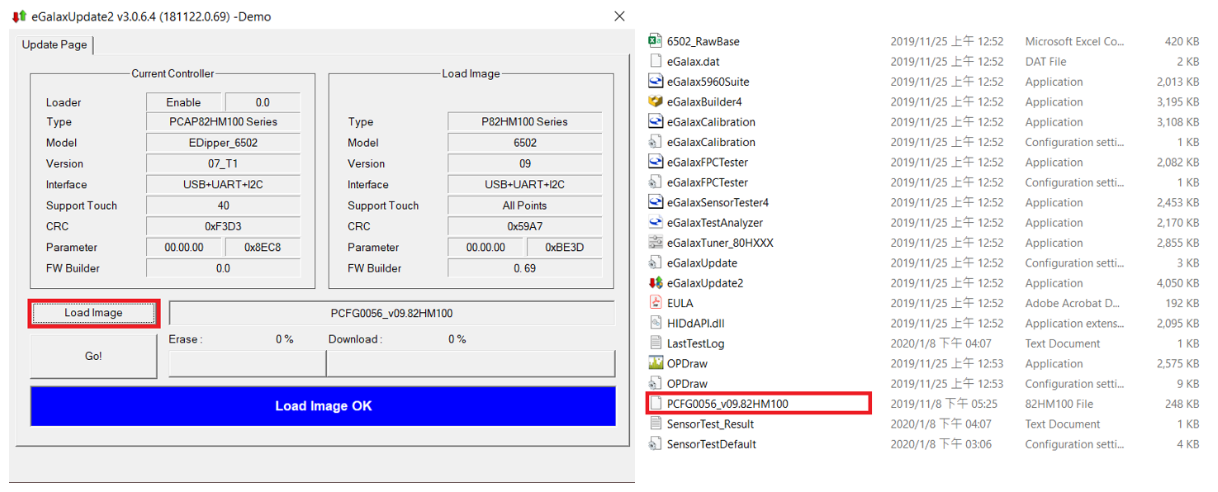

f. Klicken Sie auf Bild laden, und wählen Sie dann die Firmware-Datei PCFG0056_v09.82HM100 aus. Überprüfen Sie, ob das Laden des Bildes in Ordnung ist.

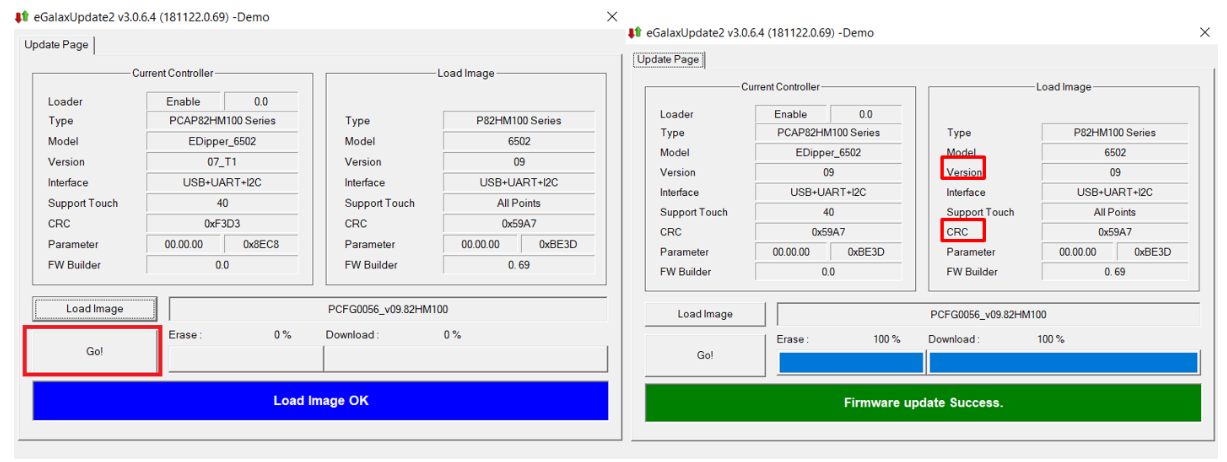

g. Klicken Sie auf Go!

1.    Das Programm zeigt eine Reihe von Bildschirmen an. Wenn abgeschlossen, überprüfen Sie Folgendes:

1.    Firmware-Update erfolgreich, Version (09) und CRC (05x59A7)

2.    Wenn erfolgreich, schließen Sie das Programm und fahren Sie mit Schritt H fort

3.    Wenn das Laden nicht erfolgreich ist, wiederholen Sie die Schritte E-G

h. Schalten Sie das Gerät aus und führen Sie die Standard-Tests der Touch-Funktion durch. Wenn bestanden, das Gerät ausschalten und wieder verpacken.
