Dieser Artikel beschreibt, wie Sie die Firmware eines Elo IDSx04/54 Series Displays über ein USB-Flash-Laufwerk aktualisieren.

IDSx04/54 Firmware-Update über USB-Flash-Laufwerk

Unterstützte Modelle

• Elo 04/54-Serie IDS Displays: 3204, 4304, 5054, 5554, 6554

Voraussetzungen

• USB-Flash-Laufwerk
  • FAT32-Format
  • Kapazität unter 32 GB
  • Firmware-Update-Paket (.pkg-Datei)

1. USB-Flash-Laufwerk vorbereiten

1. Formatieren Sie das USB-Laufwerk nach FAT32.
2. Laden Sie das entsprechende Firmware-Update-Paket für Ihr Modell herunter.
3. Kopieren Sie die .pkg-Datei in das Stammverzeichnis des USB-Laufwerks.

2. USB-Flash-Laufwerk installieren

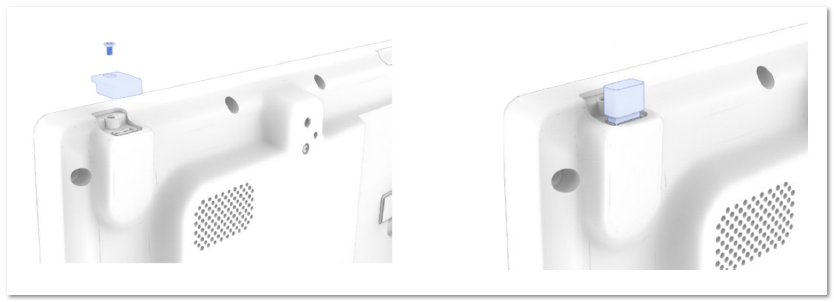

1. Entfernen Sie die USB (Wi-Fi Adapter) Sicherheitsabdeckung vom Display.
2. Stecken Sie das vorbereitete USB-Flash-Laufwerk mit der .pkg-Datei ein.

3. Firmware-Update starten

1. Schalten Sie das IDS-Display ein und warten Sie 40 Sekunden.

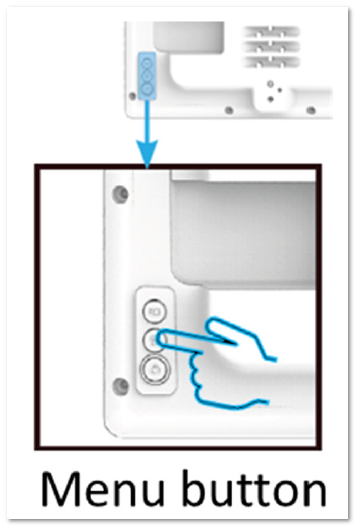

2. Drücken Sie die OSD-Taste, um das Bildschirmmenü zu öffnen.

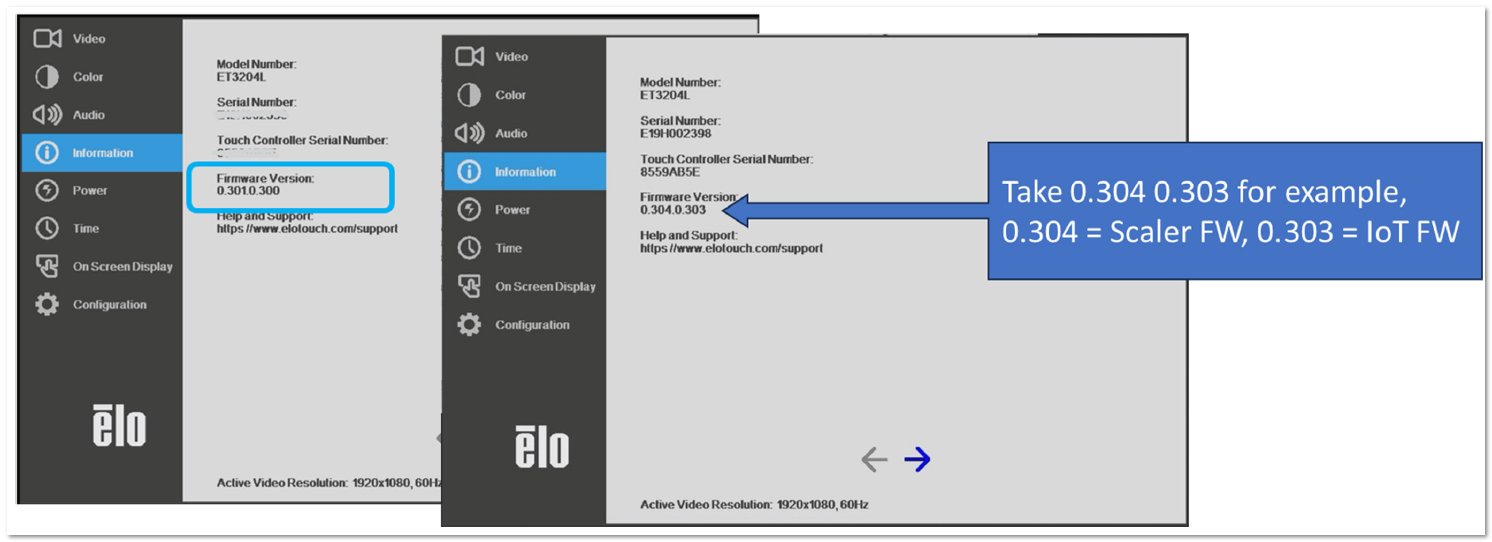

3. Gehen Sie zum Abschnitt Informationen und überprüfen Sie die IoT FW-Version, um zu bestätigen, dass ein Update erforderlich ist.

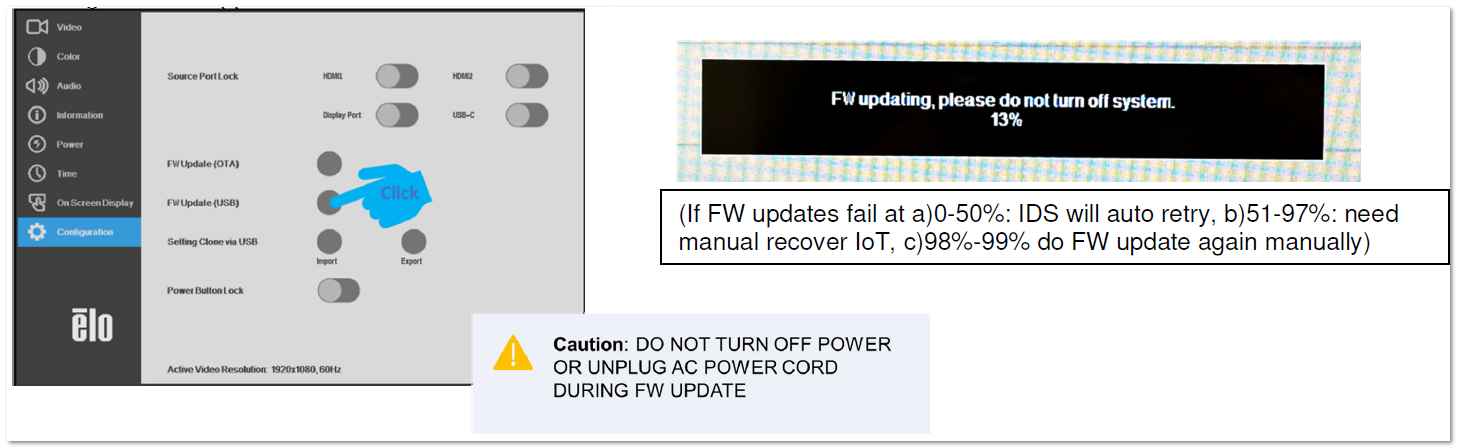

4. Navigieren Sie zu Konfiguration und wählen Sie FW-Update (USB).
5. Wenn sowohl das USB-Laufwerk als auch die Update-Datei gültig sind, beginnt das Update.

Während des Updates:

• Sie werden sehen:

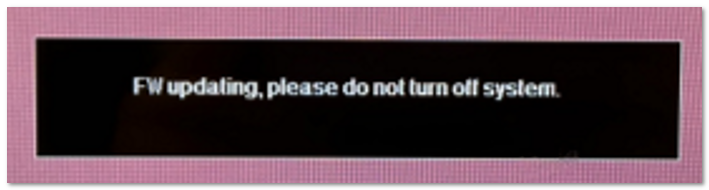

  „FW wird aktualisiert, bitte das System nicht ausschalten.“
• Das Update kann 5 Minuten oder länger dauern.
  ⚠️ Schalten Sie das Gerät nicht aus und unterbrechen Sie den Vorgang nicht.
  Eine Unterbrechung kann das Gerät unbrauchbar machen.

4. Nach dem Update

1. Das Display wird sich automatisch neu starten, wenn das Update abgeschlossen ist.
2. Öffnen Sie nach dem Neustart der Einheit erneut das OSD-Menü.
3. Gehen Sie zu Informationen und überprüfen Sie die neue Firmware-Version.
   Hinweis: Es kann bis zu einer Minute x.xxx anzeigen, während das System intern synchronisiert.

Fehlerbehebung

Problem: „FW-Upgrade fehlgeschlagen 0000“

Dies kann bei Firmware-Versionen früher als IoT FW v0.303 aufgrund eines bekannten Fehlers auftreten. In diesem Fall werden nur die IoT-Firmware-Updates durchgeführt, die Scaler-Firmware bleibt unverändert.

Auflösung:

1. Trennen Sie die AC-Stromversorgung.
2. Schließen Sie die Stromversorgung wieder an und schalten Sie das IDS-Gerät wieder ein.
3. Warten Sie 1 Minute, und überprüfen Sie dann die IoT-Firmware-Version.
4. Wenn die Version jetzt v0.303 oder höher ist, wiederholen Sie den USB-Update-Prozess erneut, um die Scaler-Firmware zu aktualisieren.
