So aktualisieren Sie das System-BIOS & die Intel ME-Firmware auf dem Elo Backpack mit Intel®

Zielgruppe: Öffentlich / Elo-Kunden, IT-Administratoren, Servicetechniker & Integratoren

Artikeltyp: Firmware-Programmierung, Hauptplatinenwartung & BIOS-Flashverfahren

Dieser Artikel bietet Schritt-für-Schritt-Anleitungen zur Aktualisierung des System-BIOS und der Intel® Management Engine (ME)-Firmware auf dem Elo Backpack® mit Intel (Windows/Intel-Architektur) mithilfe des Windows-basierten AMI Firmware Update (AFUWIN)-Dienstprogramms.

Voraussetzungen & Firmware-Download

Laden Sie das spezifische BIOS/ME-Firmware-Paket, das für Ihr Elo Backpack-Modell verifiziert wurde, vom offiziellen Portal herunter:

Schritt-für-Schritt BIOS- & ME-Update-Prozedur

Phase 1: Aktivieren Sie das Intel ME-Firmware-Re-Flash im BIOS-Setup

1. Schließen Sie eine USB-Tastatur an, schalten Sie den Elo Backpack mit Intel ein und drücken Sie während des Startvorgangs wiederholt die Del-Taste, um das BIOS-Setup-Dienstprogramm zu betreten.
2. Navigieren Sie zu folgendem Pfad:
   Erweitert > PCH-FW-Konfiguration > Firmware-Update-Konfiguration

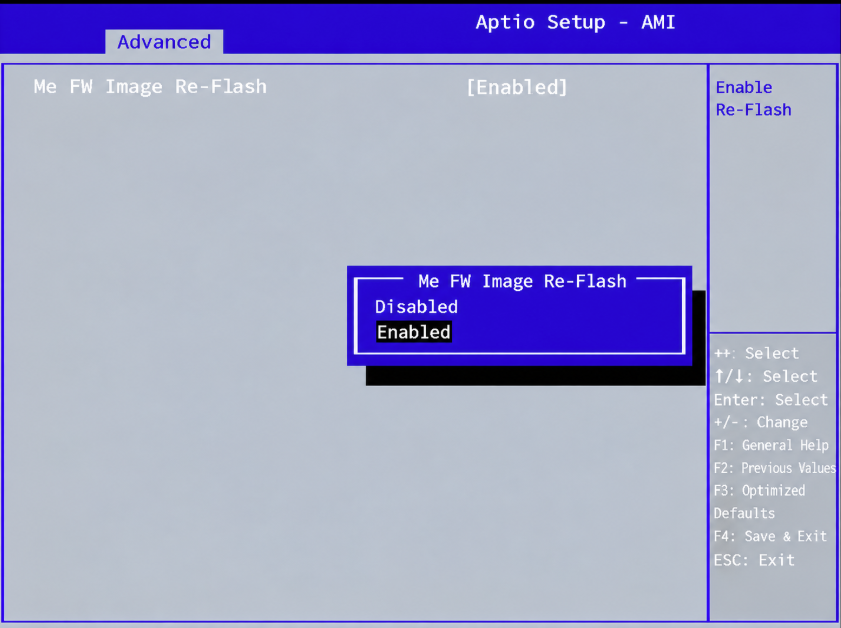

3. Locate the Me FW Image Re-Flash setting and change it to [Enable]:



4. Navigieren Sie zum Tab Speichern & Beenden, wählen Sie Änderungen speichern und zurücksetzen und lassen Sie das System in Windows neu starten.

Phase 2: Führen Sie die Firmware-Programmierung in Windows aus

5. Entpacken Sie das AfuWin64.zip-Flash-Tool-Archiv auf Ihr lokales Laufwerk (z. B. C:\BIOS_Update\).
6. Kopieren Sie die neue BIOS-Firmware-Binärdatei (z. B. B245.20A) direkt in denselben Ordner wie AFUWINx64.exe.
7. Öffnen Sie die Eingabeaufforderung als Administrator:
   • Klicken Sie auf das Windows-Startmenü, geben Sie cmd ein, klicken Sie mit der rechten Maustaste auf Eingabeaufforderung und wählen Sie Als Administrator ausführen.

8. Ändern Sie das Verzeichnis (cd) zu Ihrem Flash-Dienstprogramm-Ordner:

   cd C:\BIOS_Update

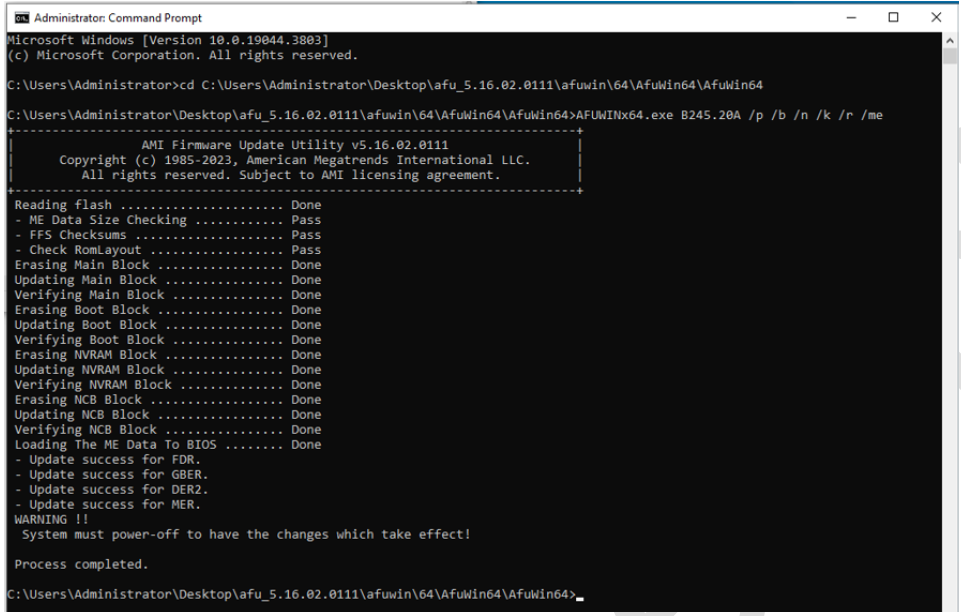

9. Führen Sie den Flash-Befehl aus (ersetzen Sie B245.20A durch den tatsächlichen Namen Ihrer Firmware-Datei, falls abweichend):

   AFUWINx64.exe B245.20A /p /b /n /k /r /me

   (Parameteraufschlüsselung: /p programmiert das Haupt-BIOS, /b programmiert den Bootblock, /n programmiert NVRAM, /k programmiert nicht kritische Blöcke, /r bewahrt SMBIOS UUID/Keys, /me programmiert den Intel ME-Bereich.)



Phase 3: Systemneustart & Versionsüberprüfung

10. Sobald das Dienstprogramm einen erfolgreichen Abschlussstatus anzeigt, starten Sie das System neu. Das System führt während des Neustarts einen automatisierten sekundären Initialisierungsvorgang aus, um die ME-Firmware anzuwenden.
11. Drücken Sie während des Neustarts Del, um das BIOS-Setup-Menü zu betreten.
12. Überprüfen Sie unter den Tabs Haupt und Erweitert, ob die BIOS-Version und die ME-Firmware-Version die neu installierten Build-Nummern widerspiegeln.
