Dieser Artikel bietet Schritte zur Ausrichtung eines Elo-Monitors im Hochformat

Eine häufige Frage ist: "Kann ich meinen Elo-Touchmonitor im Hochformat anstatt im Querformat ausrichten?"

Antwort: Ja, siehe unten für weitere Details.

Video-Rotation
Touchmonitore werden als "Slave-Geräte" betrachtet, was bedeutet, dass sie auf Befehle reagieren, die von einem anderen Gerät wie einem Computer, Laptop, Tablet oder einem anderen Controller gesendet werden. Der Touchmonitor verfügt über keine integrierten Funktionen zur Rotation des Videos. Dies kann nicht über das Menü des On-Screen-Displays (OSD) erreicht werden (siehe das Ende dieses Artikels für Informationen zum OSD).

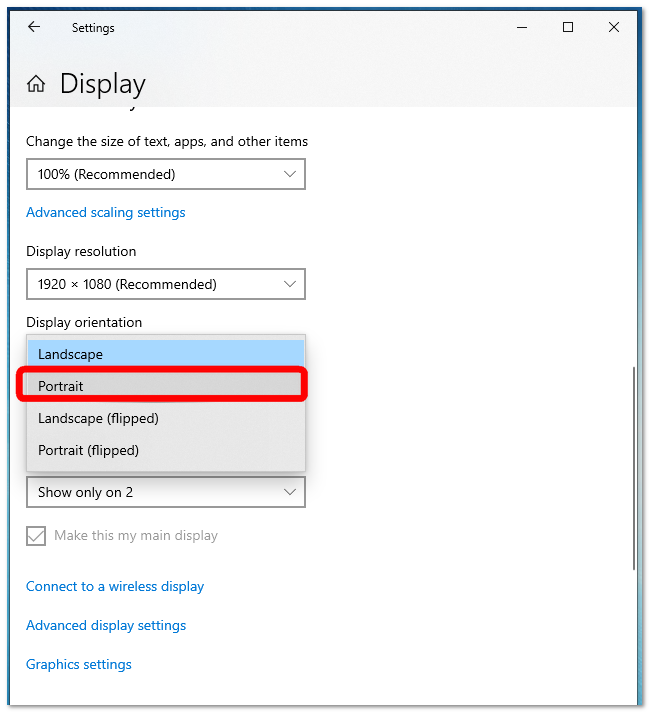

Um den Touchmonitor im Hochformat zu betreiben, müssen Sie die Grafikkarte Ihres Computers so einrichten, dass sie im Hochformat ausgibt. In den meisten Windows-Systemen gehen Sie zu Start Einstellungen System Anzeige und wählen entweder Hochformat oder Querformat aus einer Dropdown-Liste aus. Wenn Sie ein anderes Betriebssystem wie Linux, Mac oder Android verwenden, konsultieren Sie bitte die Anweisungen des Computerherstellers zur Videorotation.

• Nachdem Sie den Touchmonitor im Hochformat platziert haben, müssen Sie möglicherweise den Touchscreen neu ausrichten, damit er korrekt reagiert.

Desktop-Monitor-Montage im Hochformat
Alle Touchmonitore mit standardisiertem Seitenverhältnis (quadratische Monitore) können im Hochformat auf dem Stand montiert werden, da diese Monitore eine quadratische Dimension haben.

Bei Breitbild-Desktopmonitoren kann es aufgrund der Abmessungen des Monitors in Verbindung mit dem zulässigen Platz zwischen Stand und Desktop möglicherweise nicht möglich sein, sie im Hochformat auf dem Desktopstand zu montieren.

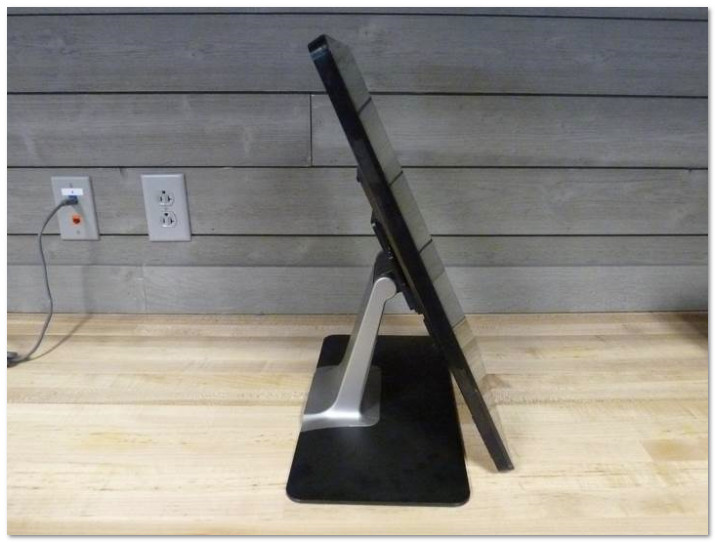

Unten sehen Sie einen Breitbild-2202L-Touchmonitor, der im Hochformat auf dem Desktopstand montiert ist. Beachten Sie den Mangel an verfügbarem Platz, wenn er auf diese Weise montiert ist. Der Boden des Monitors sitzt auf dem Tisch, was es dem Touchmonitor nicht erlaubt, in eine vollständig aufrechte Position gebracht zu werden.


Alle Elo-Monitore sind mit einer standardmäßigen VESA-Halterung auf der Rückseite ausgestattet, einige haben 75 mm, einige 100 mm, und einige haben beide. Die VESA-Halterung ermöglicht es Ihnen, den Stand zu entfernen und den Monitor an jeder VESA-konformen Halterung zu montieren, z. B.: Wandhalterung, Armhalterung usw.

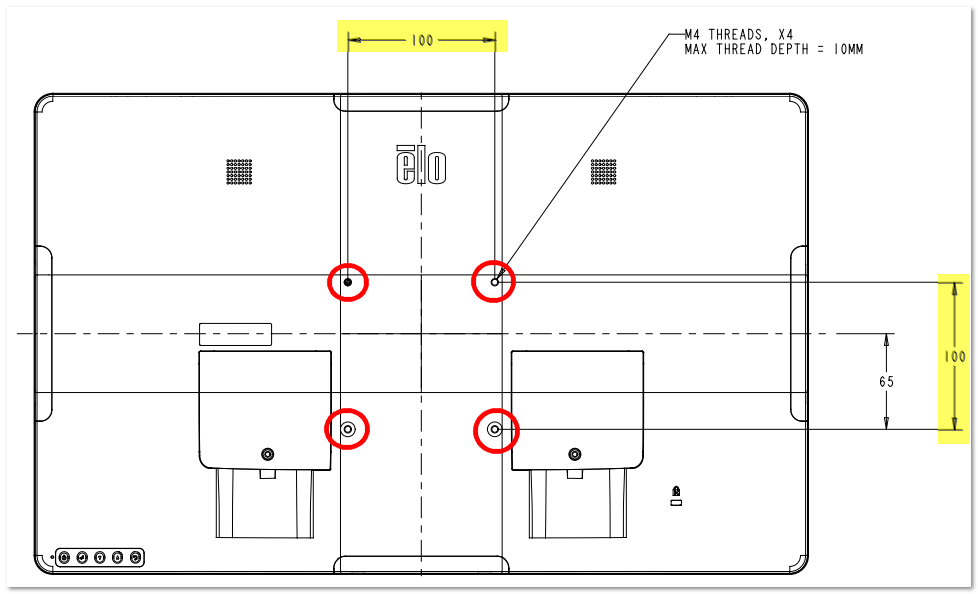

Unten sieht man die 100 mm VESA-Halterung auf der Rückseite eines Elo ET2203LM-Desktop-Touchmonitors.

• Überprüfen Sie immer das Benutzerhandbuch Ihres Elo-Touchmonitors auf Informationen zur richtigen Montage.

Offener Rahmen und IDS-Touchmonitor-Montage im Hochformat

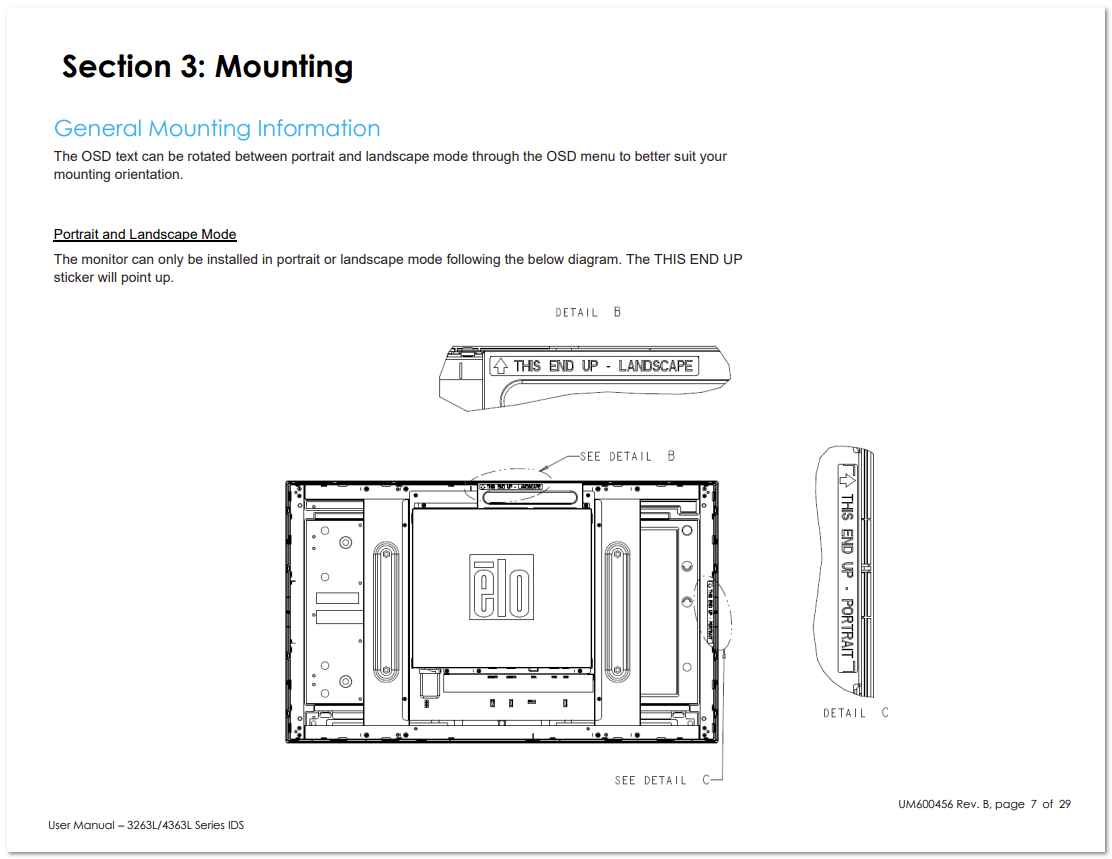

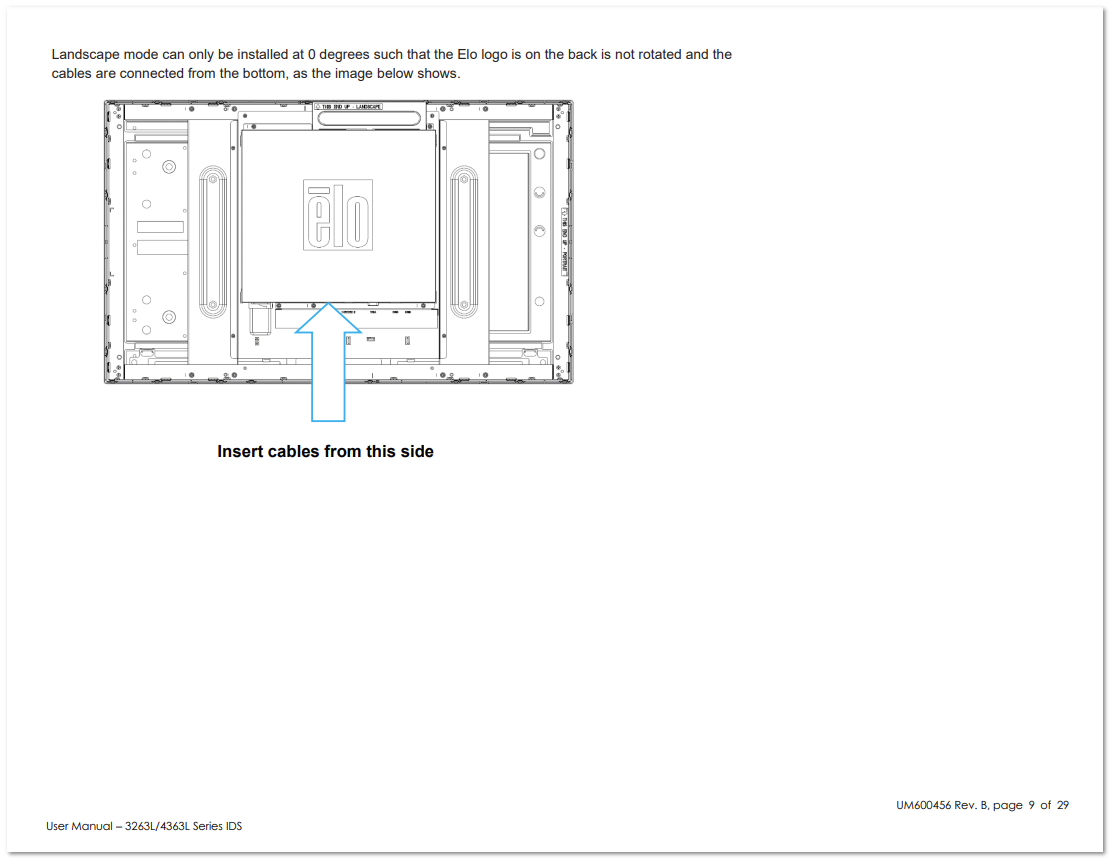

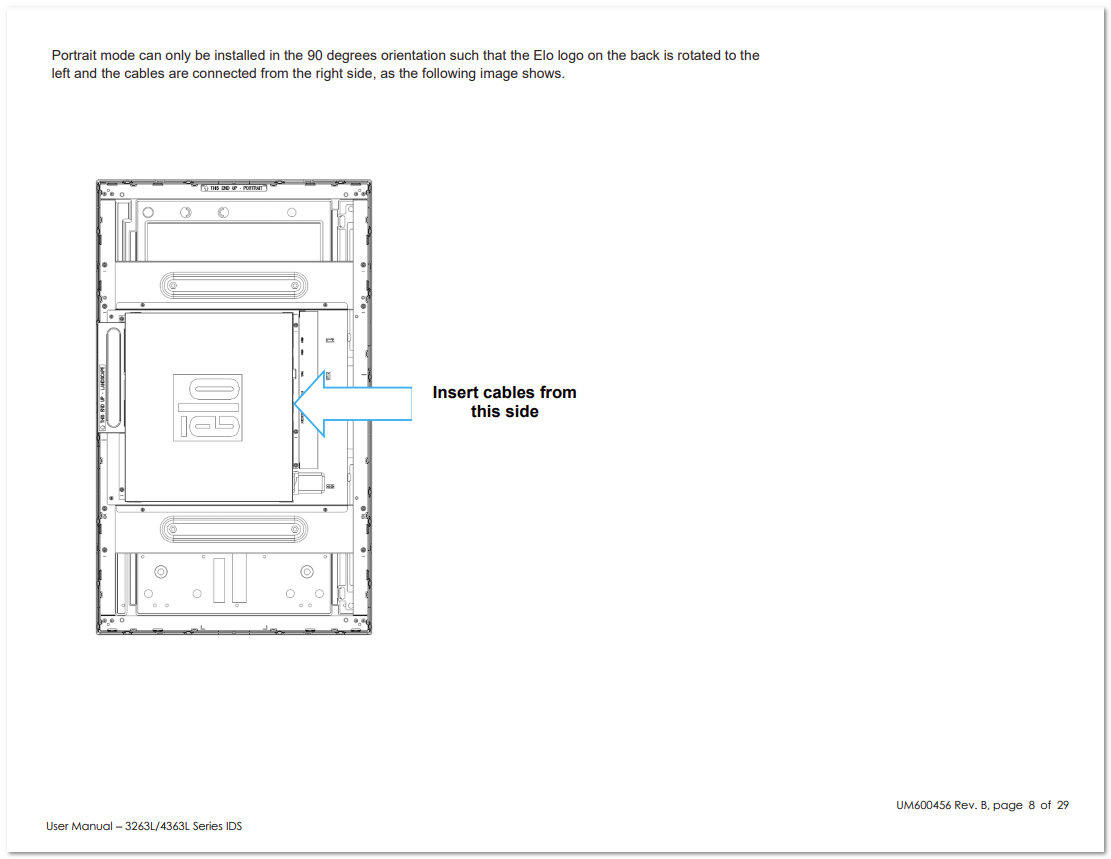

Offene Rahmen- und IDS-Touchmonitore sind so konzipiert, dass sie sowohl im Querformat als auch im Hochformat montiert werden können. Das Benutzerhandbuch des Produkts zeigt, wie der Touchmonitor für eine ordnungsgemäße Belüftung richtig orientiert wird, siehe das untenstehende Beispiel aus dem Benutzerhandbuch der 3263L/4363L-Serie IDS:




OSD-Informationen
Alle Elo-Touchmonitore verfügen über ein Onscreen-Display-Menü (OSD). Einige Touchmonitore haben die Möglichkeit, den Text des OSD-Menüs zu rotieren (nicht das angezeigte Video). Dies ermöglicht es, das OSD-Menü in derselben Ausrichtung wie die Videoanzeige für eine einfachere Nutzung auszurichten. Siehe Beispiel unten für den ET1099L Open Frame Touchmonitor:

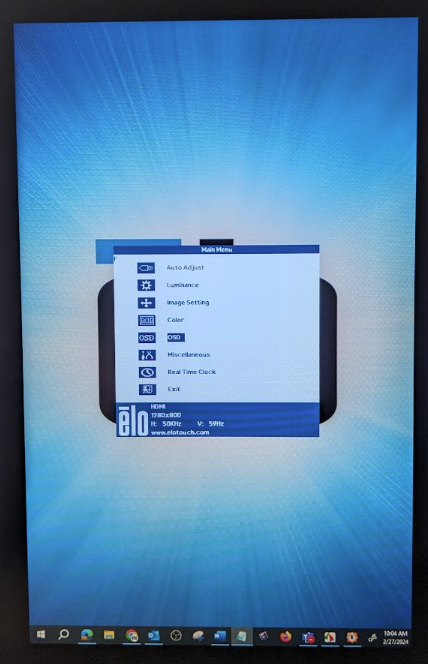

Monitor mit Video, das auf Hochformat gedreht ist, aber das OSD-Menü ist immer noch im standardmäßigen Querformat

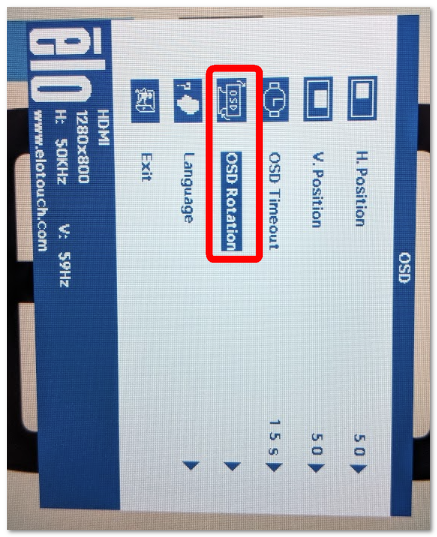

Wir gehen in den OSD-Bereich, dann OSD-Rotation

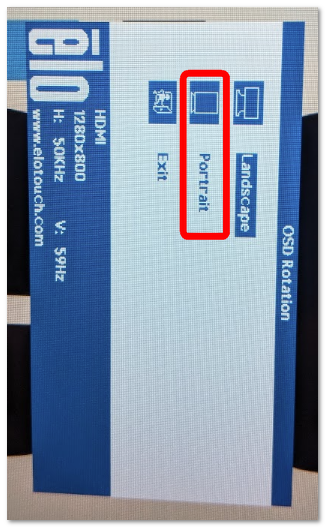

Wählen Sie Hochformat aus dem Menü

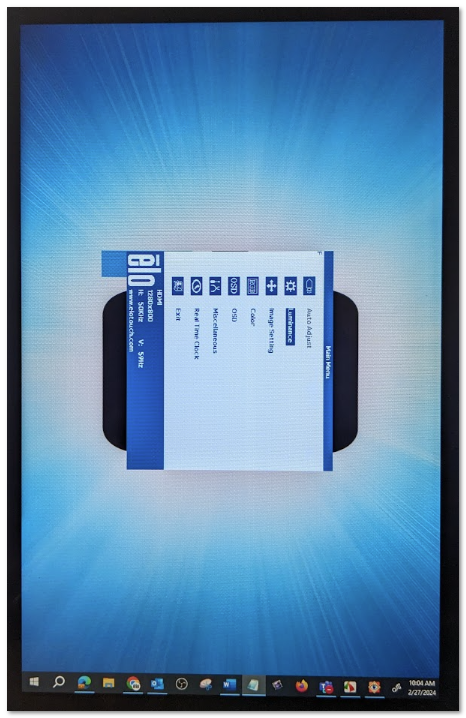

Das OSD-Menü befindet sich jetzt im Hochformat, um mit dem Video übereinzustimmen
