Dieser Artikel erklärt, warum die Eingangsleistungsmaße des Monitors von der Größe des Adapters abweichen.
Kurze Antwort: Sie werden von verschiedenen Seiten der Verbindung gemessen (Buchse vs. Stecker) und verwenden unterschiedliche Referenzpunkte. Die Buchse des Monitors listet ihren Mittelstift und das Eintrittsbohrung, während der Adapter das innere Loch und das äußere Gehäuse des Steckers auflistet. Sie sind so konzipiert, dass sie zusammenpassen.
Überblick
- Beispiel (Elo 1504L):
- Monitor-Spezifikation: “DC Buchse (2,0 mm Stiftdurchmesser, 6,4 mm Gehäuse Innendurchmesser)”
- Netzadapterstecker: “5,5 mm äußeres Gehäuse × 2,1 mm inneres Loch”
- Dieser Unterschied ist normal und beabsichtigt. Die Teile sind so konzipiert, dass sie sicher zusammenpassen.
Wie die Maße übereinstimmen
- Buchse (am Monitor):
- 2,0 mm = Durchmesser des Mittelstifts der Buchse
- 6,4 mm = Durchmesser des Eintrittsbohrung/Kragen (eine Führung, nicht der Kontakt)
- Stecker (am Adapter):
- 5,5 mm = Außendurchmesser (OD) des Gehäuses des Steckers
- 2,1 mm = Innendurchmesser (ID) des Lochs des Steckers
Mittelstift: 2,0 mm vs. 2,1 mm
- Der Mittelstift der Buchse hat einen Durchmesser von 2,0 mm (Monitorseite).
- Das innere Loch des Steckers hat einen Durchmesser von 2,1 mm (Adapterseite).
- Dieser Unterschied von 0,1 mm ist beabsichtigte Spielraum, damit der Stecker leicht gleitet, während die Federkontakte der Buchse den richtigen Druck für eine zuverlässige elektrische Verbindung aufrechterhalten.
„6,4 mm Gehäuse Innendurchmesser“ (Buchsenseite)
- Der Wert von 6,4 mm ist die Vorderbohrung/Eingang der Buchse, nicht die Größe des elektrischen Kontakts.
- Innerhalb der Buchse sind die Federkontakte so dimensioniert, dass sie einen Stecker mit 5,5 mm Gehäusedurchmesser greifen.
- Das größere 6,4 mm Bohrloch bietet Einführungsfreiheit und Toleranz, damit der 5,5 mm Stecker vollständig und konsistent sitzt.
Kompatibilitätsübersicht
- Obwohl die Zahlen abweichen, ist der mitgelieferte 5,5 mm × 2,1 mm Adapterstecker vollständig kompatibel mit einer 2,0 mm Stiftbuchse und einer 6,4 mm Eintrittsbohrung. Diese Kombination ist standardmäßig und bietet eine sichere, korrekte Stromverbindung.
Best-Practice-Prüfungen
- Überprüfen Sie immer, ob Spannung, Stromstärke und Polarität (typisch zentriert positiv) den Anforderungen des Monitors entsprechen, bevor Sie ihn verwenden.
Visuelle Referenz

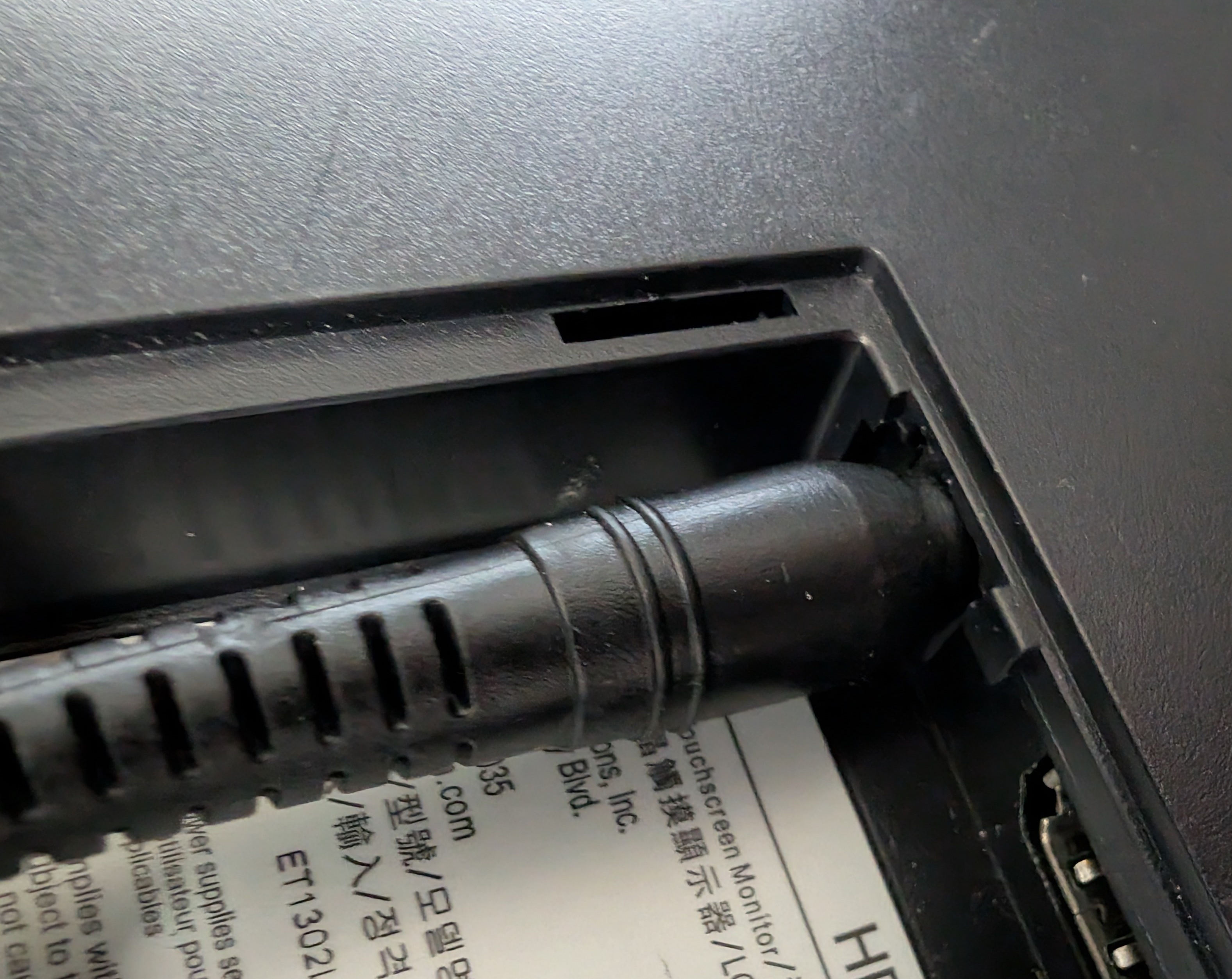

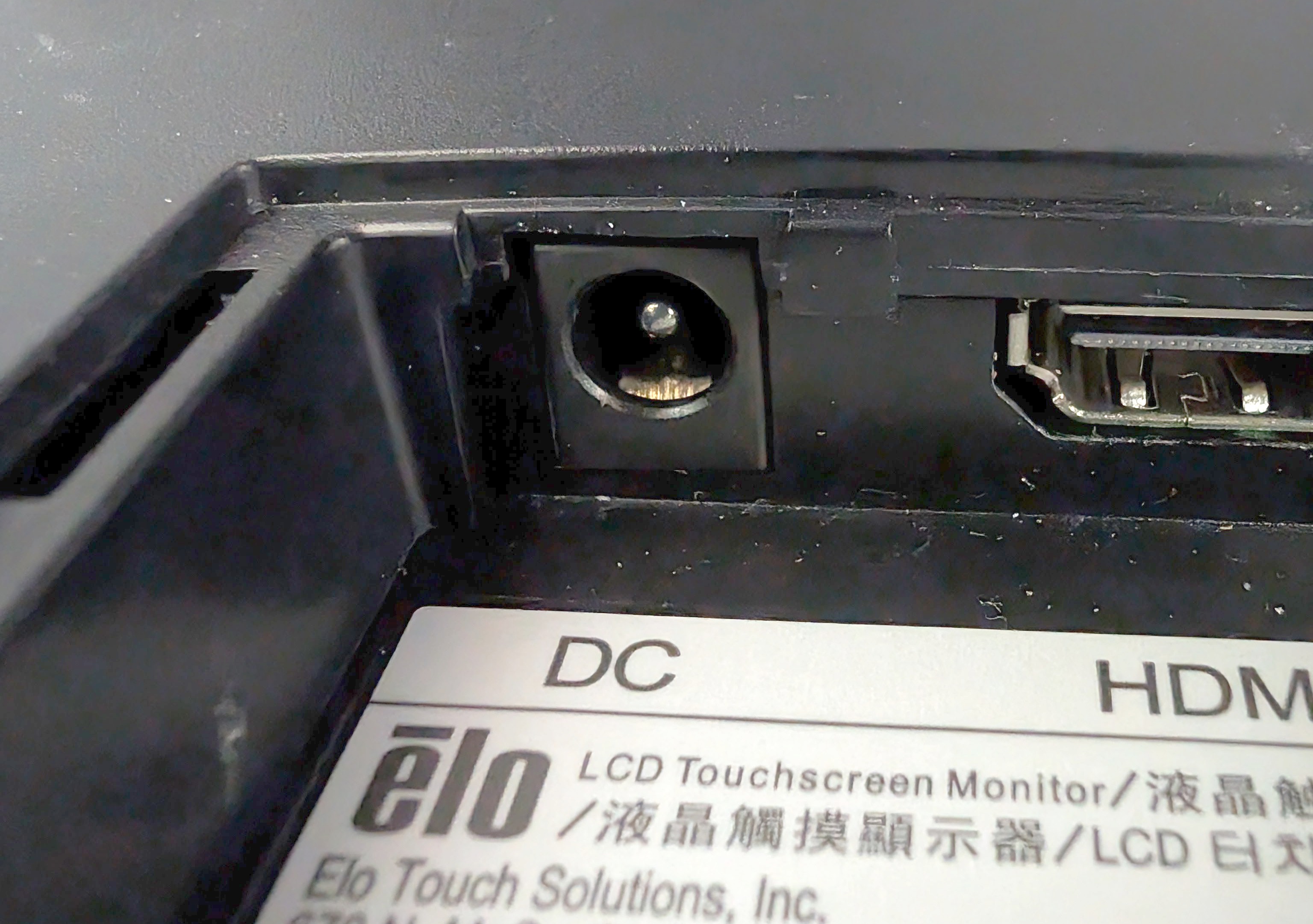

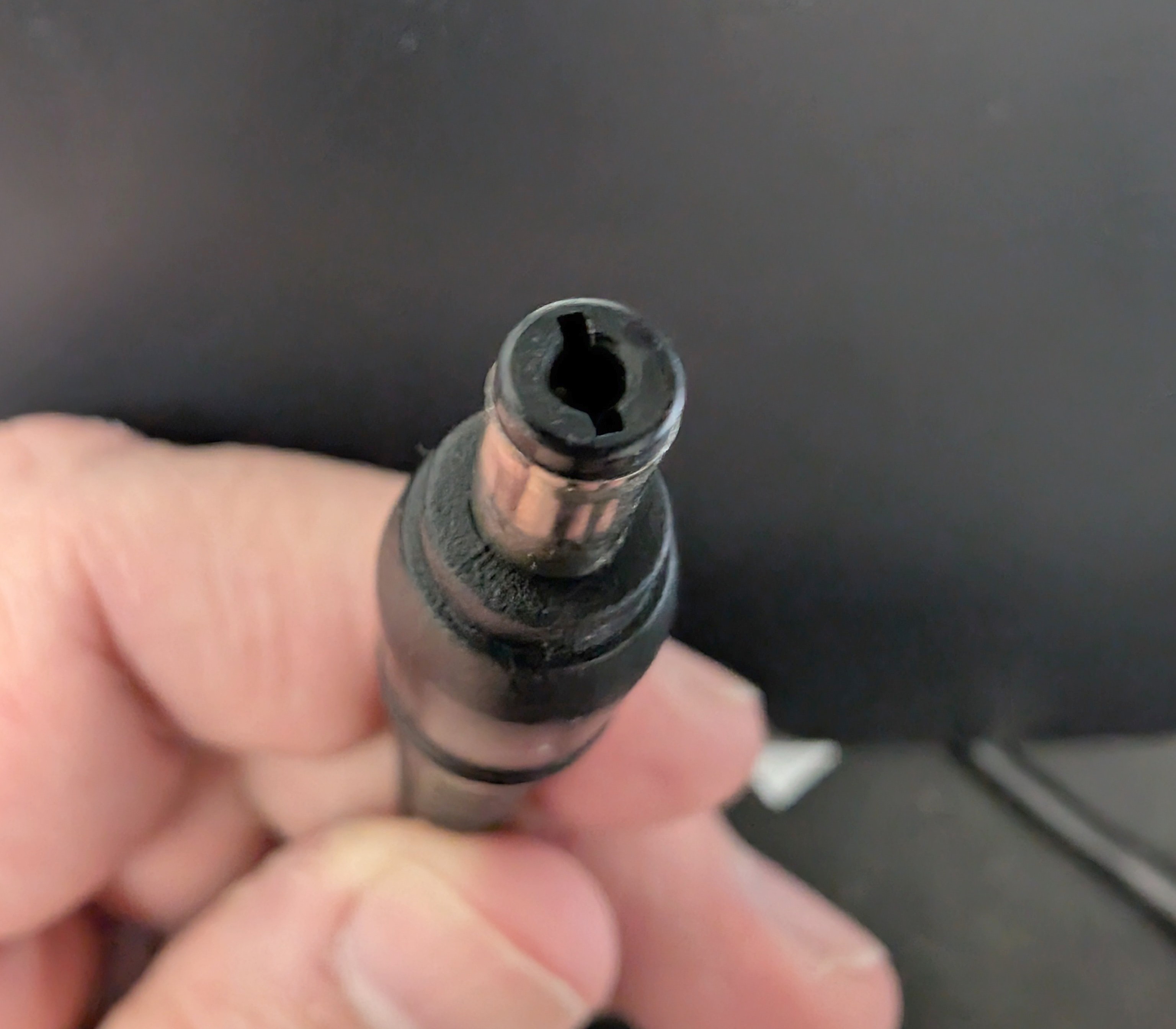

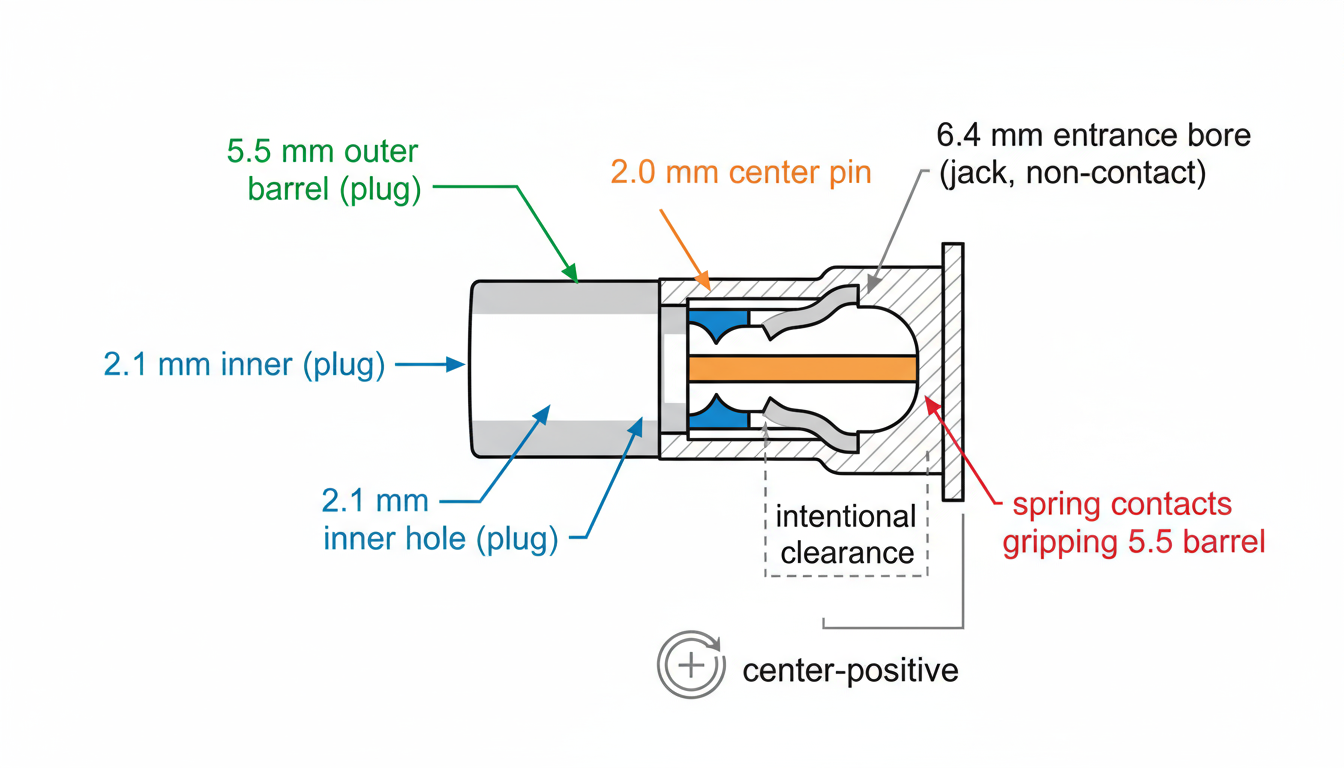

- Siehe die Fotos/Diagramm unten für einen farbcodierten Querschnitt, der zeigt:
- 5,5 mm Steckergehäuse (von den Buchsenfederkontakten kontaktiert)
- 2,1 mm inneres Loch des Steckers über einem ~2,0 mm Buchsenstift (beabsichtigte Spielraum)
- 6,4 mm Eintrittsbohrung der Buchse (nicht-kontaktführend)
