Dieser Artikel beschreibt Methoden zur Korrektur eines versetzten Bildes auf einem Elo-Display.

Ein versetztes Bild bedeutet normalerweise, dass das Videosignal und die Skalierung/Positionierung des Monitors nicht übereinstimmen. Hier sind die Schritte, um es zu beheben:

1. Versuchen Sie die automatische Anpassung in den On-Screen-Display (OSD)-Kontrollen (wenn verfügbar).

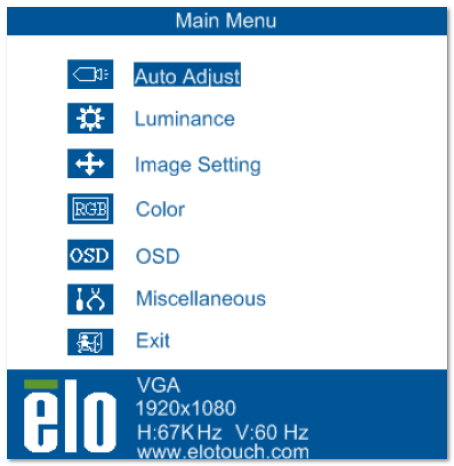

• Elo-Monitore, die über VGA verbunden sind, haben eine “Auto” oder “Auto-Anpassung”-Taste im OSD-Menü. Durch Drücken wird das Bild automatisch zentriert. Siehe Schritte in diesem Wissensartikel.

2. Versuchen Sie, die Bildeinstellungen in den On-Screen-Display (OSD)-Kontrollen anzupassen.

• Öffnen Sie das Menü des Monitors (in der Regel durch Drücken der Menütaste).

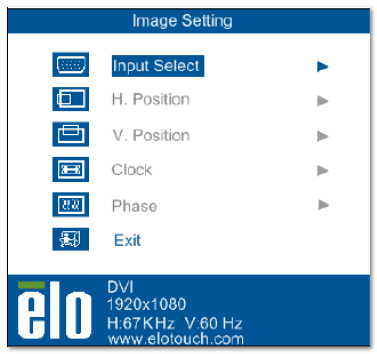

• Suchen Sie nach Position/Geometrie/Bildanpassung.

• Passen Sie die Horizontale Position und die Vertikale Position an, bis das Bild zentriert ist.

3. Überprüfen Sie Ihre Auflösung und Bildwiederholfrequenz.

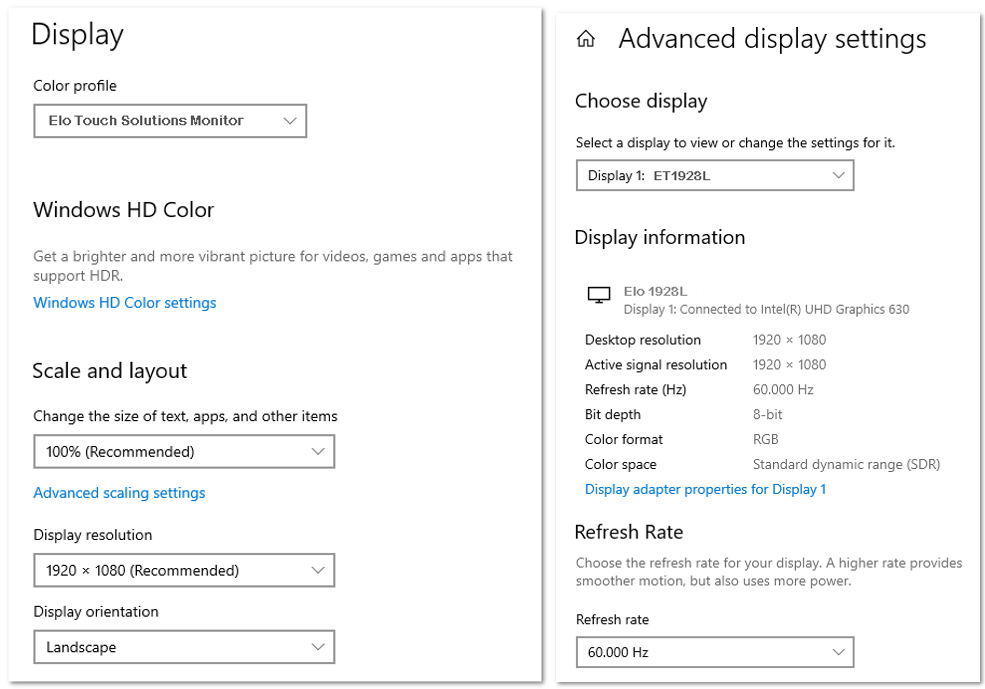

• Unter Windows: Rechtsklick auf den Desktop → Anzeigeeinstellungen → bestätigen Sie, dass Sie die native Auflösung des Monitors haben.

• Überprüfen Sie auch Erweiterte Anzeigeeinstellungen → Bildwiederholfrequenz. Stellen Sie diese auf die angegebene Bildwiederholfrequenz des Panels (häufig 60Hz, manchmal höher) ein.

• Ein Missverhältnis kann Verschiebungen verursachen.

4. Setzen Sie den Monitor auf die Werkseinstellungen zurück.

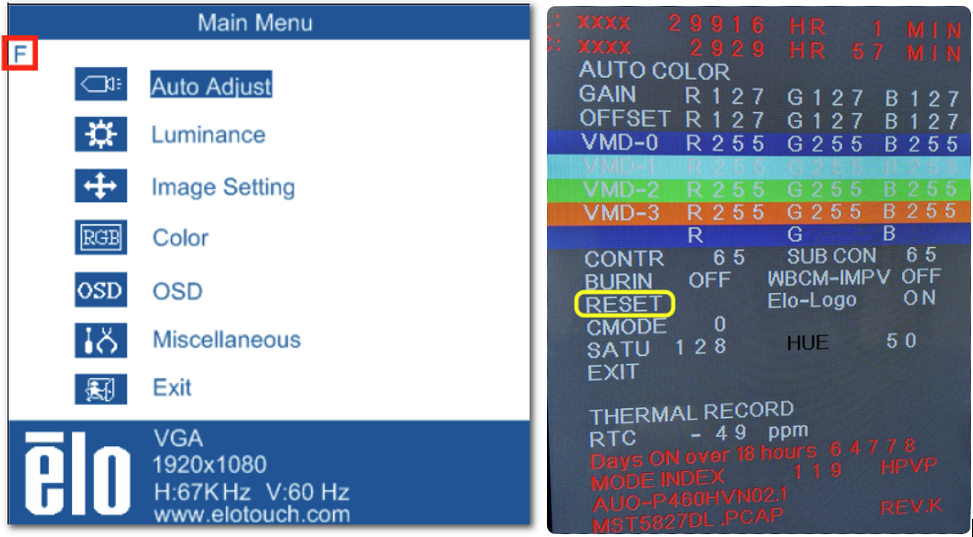

• Suchen Sie im OSD nach Alle zurücksetzen/Werkseinstellungen zurücksetzen. Dies beseitigt eine falsche Positionierung.

• Siehe Schritte zum Zugriff auf das Werkseinstellungen-OSD-Menü in diesem Artikel.

5. Überprüfen Sie die Kabelverbindung.

• Stellen Sie sicher, dass das HDMI/DP/VGA-Kabel vollständig eingesteckt ist. Eine lose Verbindung (insbesondere VGA) kann versetzte oder verzerrte Bilder verursachen.

6. Für VGA (analog) speziell:

• Versetzte Bilder sind häufig. Verwenden Sie die Auto-Anpassung oder passen Sie Phase/Uhr und Position im OSD manuell an.

• Wechseln Sie, wenn möglich, zu HDMI oder DisplayPort für ein saubereres digitales Signal.
