Wie füge ich Arbeitsspeicher zu einem Elo I-Series 3 mit Intel hinzu oder entferne ihn?

Dieser Artikel beschreibt, wie RAM (Speicher) bei der Elo I-Series 3 mit Intel-Systemen hinzugefügt oder entfernt werden kann

Achtung: Dieses Verfahren sollte ausschließlich von zertifizierten Elektronikfachleuten durchgeführt werden. Wir raten dringend davon ab, dies ohne vorherige Erfahrung beim Zerlegen komplexer elektronischer Geräte zu versuchen. Es ist ratsam, Systeme mit der gewünschten RAM-Kapazität vorinstalliert zu erwerben, anstatt nach dem Kauf zu versuchen, diese zu erweitern. Bitte beachten Sie, dass etwaige Schäden am Produkt, die während dieses Prozesses entstanden sind, nicht von der Herstellergarantie abgedeckt sind.

Spezifikationen für RAM-Speicher für I-Series 3 mit Intel-Systemen

Celeron & i3: 8GB 4800MHz DDR5 SO-DIMM in 1 von 2 Slots (maximal auf 32GB in 2 Slots erweiterbar)
- HINWEIS: Maximaler Speicher bei Nutzung von 2 Slots. Erweitert auf maximal 8GB, SO-DIMM DDR5-4800. Überprüfen Sie die Marke des im Gerät enthaltenen Speichers, bevor Sie das Speicherset kaufen.
i5 & i7: 16GB 4800MHz DDR5 SO-DIMM in 1 von 2 Slots (maximal auf 32GB in 2 Slots erweiterbar)
- HINWEIS: Maximaler Speicher bei Nutzung von 2 Slots. Erweitert auf maximal 32GB, SO-DIMM DDR5-4800. Überprüfen Sie die Marke des im Gerät enthaltenen Speichers, bevor Sie das Speicherset kaufen.

Speicheraufrüstkits von Elo

8GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466053
16GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466237
32GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466430

Erforderliche Hardware

Kompatible Elo I-Series 3 mit Intel-System
Schützende Arbeitsfläche
#2 Kreuzschraubendreher
Professionelle Kunststoffwerkzeuge zum Hebeln (Beispiel hier ansehen)

Schritte

(dieses Verfahren wird am 22-Zoll I-Series 3 mit Intel durchgeführt)

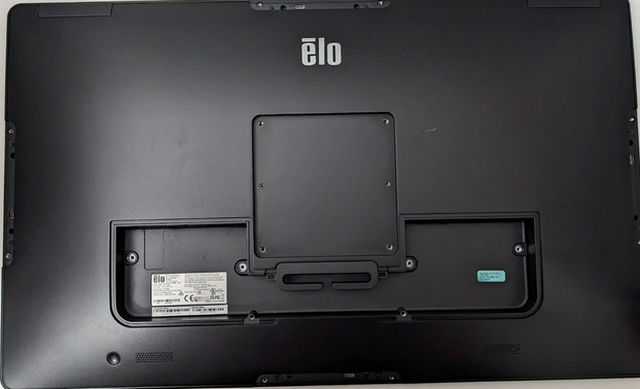

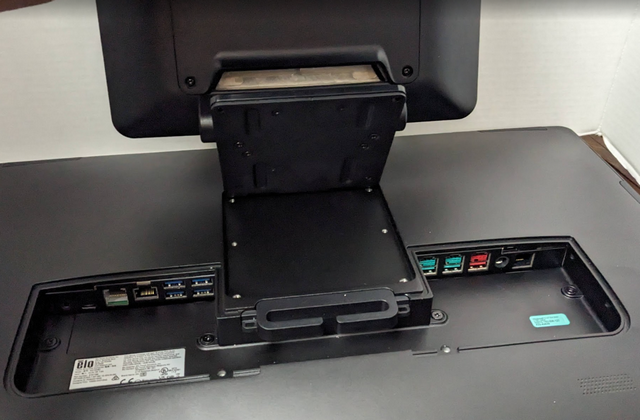

1. Trennen Sie den Strom und alle verbundenen Kabel von der I-Series und legen Sie das Gerät mit der Vorderseite nach unten auf eine schützende Arbeitsfläche.

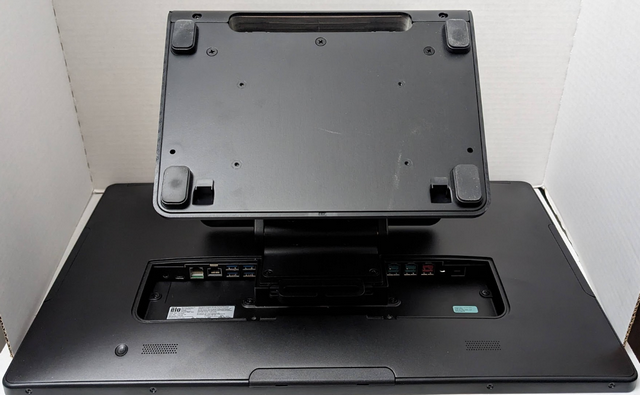

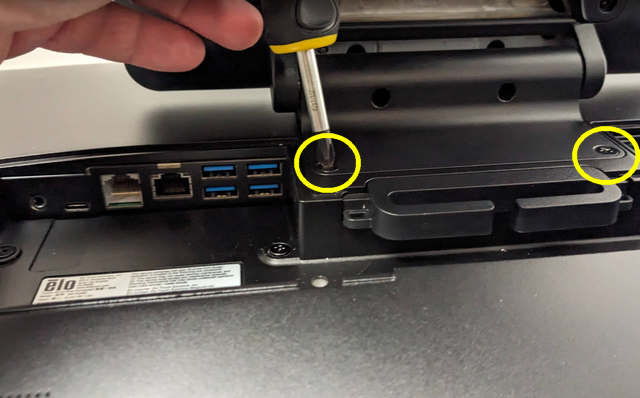

2. Entfernen Sie den Standfuß (sofern vorhanden) durch Entfernen der zwei (2) Kreuzschrauben an der Unterseite der VESA-Halterung.

3. Heben Sie den Standfuß von dem Gerät ab.

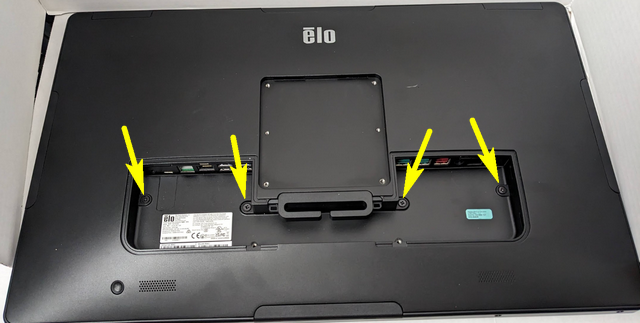

4. Entfernen Sie die vier (4) Kreuzschrauben, die unten angegeben sind.

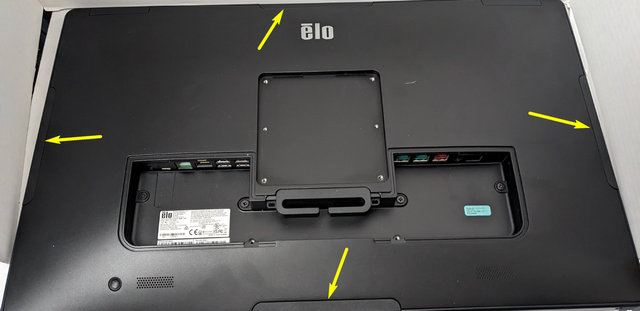

5. Entfernen Sie die vier (4) Peripheriedeckel.

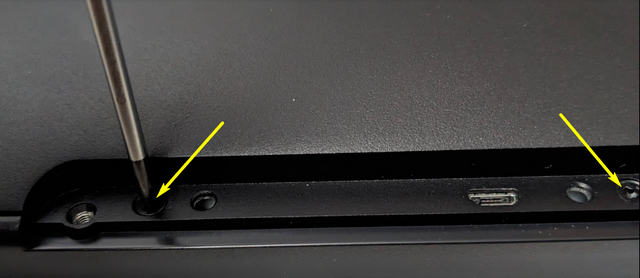

6. Entfernen Sie die zwei (2) Schrauben in jedem Peripherieanschluss, es werden insgesamt acht (8) vorhanden sein.

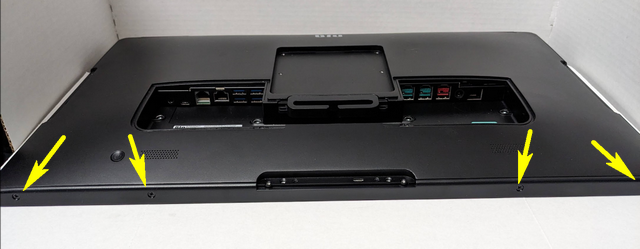

7. Entfernen Sie die vier (4) Kreuzschrauben am unteren Rand des Geräts.

Hinweis: Bei 15-Zoll-Modellen gibt es nur zwei (2) Kreuzschrauben am unteren Rand.

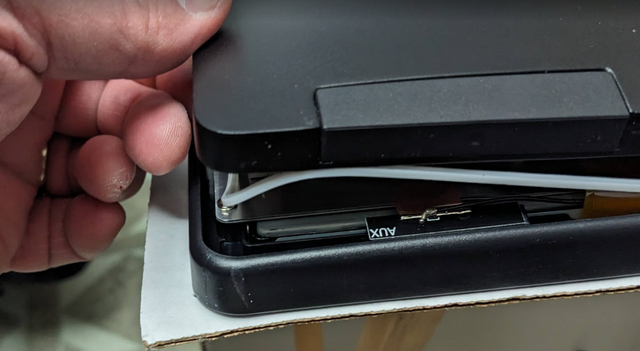

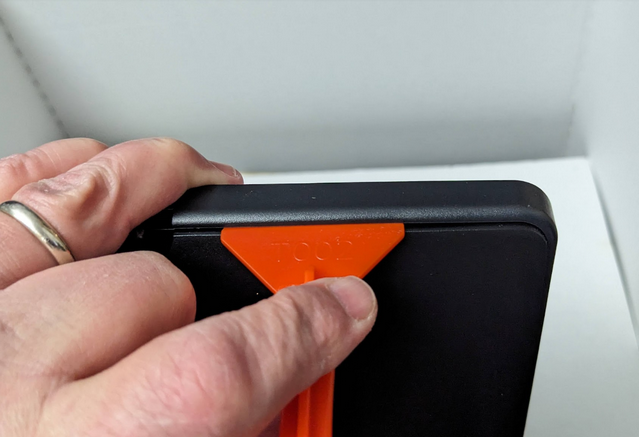

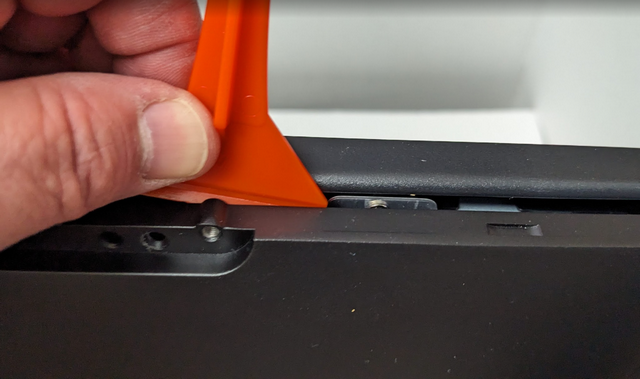

8. Verwenden Sie das professionelle Kunststoffhebelwerkzeug, um die Rückabdeckung von der Vorderblende abzuhebeln. Beginnen Sie an einer der kurzen Kanten und arbeiten Sie sich vorsichtig darum herum, bis sich die Rückabdeckung von der Vorderblende trennt.

9. Heben Sie die Rückabdeckung an und achten Sie genau auf die Gummidichtung. Wenn die Gummidichtung zu heben beginnt, stoppen Sie und ziehen Sie die Dichtung zurück in die richtige Position.

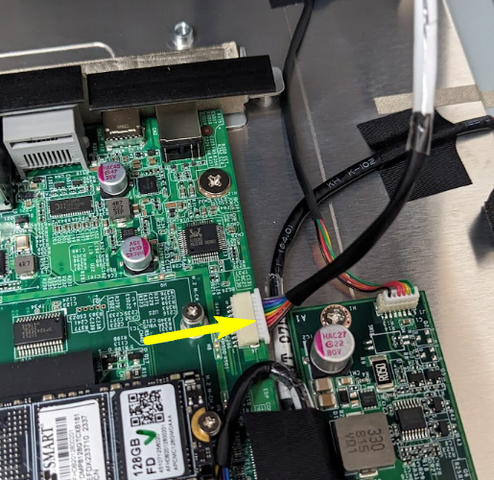

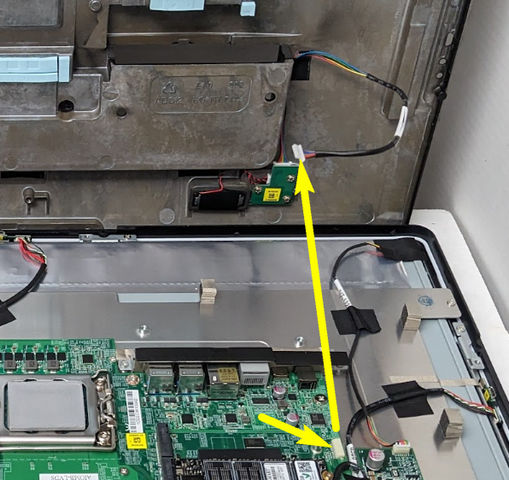

10. Heben Sie vorsichtig die Rückabdeckung ab. Achten Sie auf die Kabelverbindung! Trennen Sie vorsichtig den Kabelverbinder von der Platine.

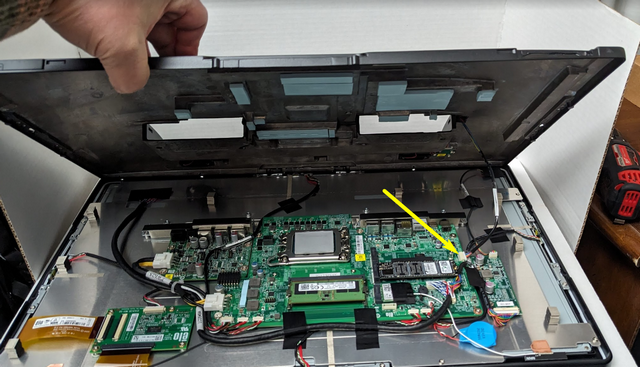

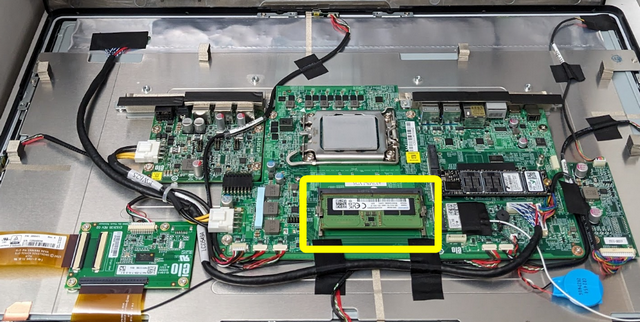

11. Der RAM (Speicherbaustein) befindet sich in der Mitte oben der Leiterplatte.

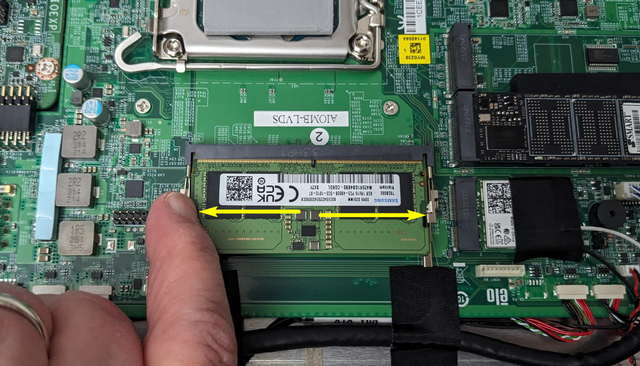

12. Drücken Sie die RAM-Rückhalteelemente nach außen, um den Speicherbaustein zu lösen.

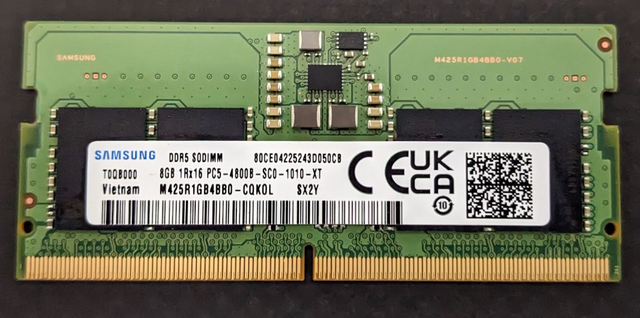

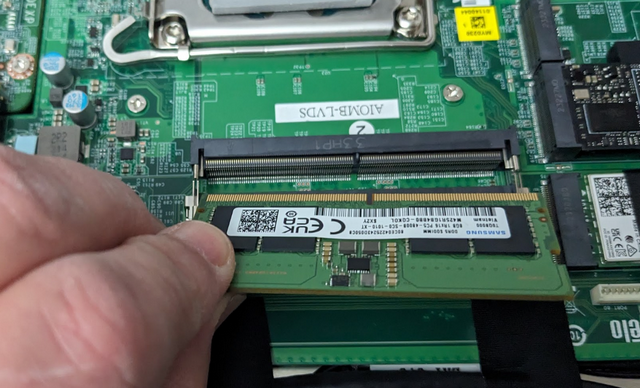

13. Ersetzen/Fügen Sie hinzu mit kompatiblem RAM.
