Dieser Artikel erklärt, wie man das Factory OSD-Menü bei den Elo IDS 04/54 Serienmonitoren aufruft.

Wählen Sie eine der folgenden Optionen, um das Factory OSD-Menü bei Elo's IDS 04/54 Serienmonitoren aufzurufen, zu denen die folgenden Modelle gehören: 3204L, 4304L, 5054L, 5554L, 6554L

Option 1: Verwendung einer kabelgebundenen OSD-Fernbedienung
Schalten Sie den Monitor aus, halten Sie die Auswahltaste gedrückt und drücken Sie die Einschalttaste. Dadurch wird das Factory OSD-Menü geöffnet.

Option 2: Verwendung der Monitorsteuerungen ohne OSD-Fernbedienung
Schalten Sie den Monitor aus, halten Sie die Menütaste gedrückt und drücken Sie die Einschalttaste. Dadurch wird das Factory OSD-Menü geöffnet.

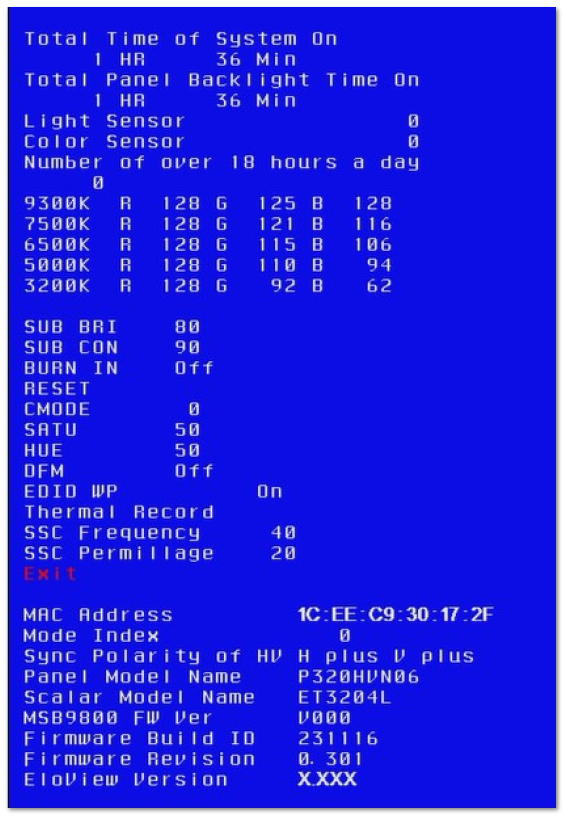

MENÜ:

Gesamte Betriebszeit des Systems [Std] [Min]
Gesamte Panel-Hintergrundbeleuchtungszeit [Std] [Min]
Lichtsensor [Echter Wert des Lichtsensors]
Farbsensor [Echter Wert des Farbsensors]
Anzahl der über 18 Stunden pro Tag [Ganzzahl]

9300K R[0-255], G[0-255], B[0-255]
7500K R[0-255], G[0-255], B[0-255]
6500K R[0-255], G[0-255], B[0-255]
5500K R[0-255], G[0-255], B[0-255]
3200K R[0-255], G[0-255], B[0-255]

SUB BRI [0-100]
SUB CON [0-100], Standard: 90
BRENNEIN [AN/AUS], Standard: AUS
RESET Werkseinstellungen zurücksetzen
CMODE [0-10]
SATU [0-255]
HUE [0-255]
ELO LOGO [AN/AUS], Standard: AN

DFM [AN/AUS], Standard: AUS
EDID WP [AN/AUS], Standard: AN
Thermal Record
SSC Frequenz
SSC Promille
EXIT

Modusindex
Synchronisationspolarität von HV
Panel-Modellname
Scalar-Modellname
Scaler FW-Version
IoT FW-Version

Debug-Modus
Mit den Monitor-Tasten: Wenn der Monitor ausgeschaltet ist, halten Sie die Video-Taste gedrückt und drücken Sie gleichzeitig die Einschalttaste, um das Debug-Modus-Menü anzuzeigen.
Mit der OSD-Fernbedienung: Wenn der Monitor ausgeschaltet ist, halten Sie die Menütaste gedrückt und drücken Sie gleichzeitig die Einschalttaste, um das Debug-Modus-Menü anzuzeigen.

Während des Debug-Modus:

1. Die OOR (Out of Range)-Meldung wird entfernt. Das OSD zeigt Diagnoseparameter an, während der Monitor Video anzeigt. Alle Tasten sind deaktiviert, außer der Einschalttaste. Die Parameter umfassen OOR-Status, Modusindex, Timing, horizontale und vertikale Gesamtwerte, horizontale und vertikale Frequenz, horizontale und vertikale Synchronisationspolarität, horizontale und vertikale Position sowie Pixel-Takt. Die aktive Videoquelle muss anzeigen oder melden, dass nichts erkannt wurde.

2. Der Elo-Startbildschirm ist deaktiviert.
   Um den Debug-Modus zu beenden, schalten Sie den Monitor aus.
