¿Cómo agrego o quito memoria en un Elo I-Series 3 con Intel?

Este artículo describe cómo agregar o quitar RAM (Memoria) en el Elo I-Series 3 con sistemas Intel

Atención: Este procedimiento se recomienda que lo realicen exclusivamente especialistas electrónicos certificados. Desaconsejamos firmemente intentar realizarlo sin experiencia previa en el desensamble de dispositivos electrónicos complejos. Es recomendable adquirir sistemas con la capacidad de RAM deseada preinstalada, en lugar de intentar aumentarla después de la compra. Tenga en cuenta que cualquier daño resultante al producto durante este proceso no será cubierto por la garantía del fabricante.

Especificaciones de Memoria RAM para I-Series 3 con sistemas Intel

Celeron & i3: 8GB 4800MHz DDR5 SO-DIMM en 1 de 2 ranuras (Expansible hasta 32GB máximo en 2 ranuras)
- NOTA: Memoria máxima utilizando 2 ranuras. Expandible hasta 8GB máximo, SO-DIMM DDR5-4800. Verifique la marca de la memoria incluida en su unidad antes de comprar el kit de memoria.
i5 & i7: 16GB 4800MHz DDR5 SO-DIMM en 1 de 2 ranuras (Expansible hasta 32GB máximo en 2 ranuras)
- NOTA: Memoria máxima utilizando 2 ranuras. Expandible hasta 32GB máximo, SO-DIMM DDR5-4800. Verifique la marca de la memoria incluida en su unidad antes de comprar el kit de memoria.

Kits de Mejora de Memoria de Elo

8GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466053
16GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466237
32GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466430

Hardware Requerido

Compatible Elo I-Series 3 con sistema Intel
Superficie de trabajo protectora
Destornillador Philips #2
Herramientas de palanca de plástico profesional (ver ejemplo aquí)

Pasos

(este procedimiento se está realizando en el I-Series 3 de 22 pulgadas con Intel)

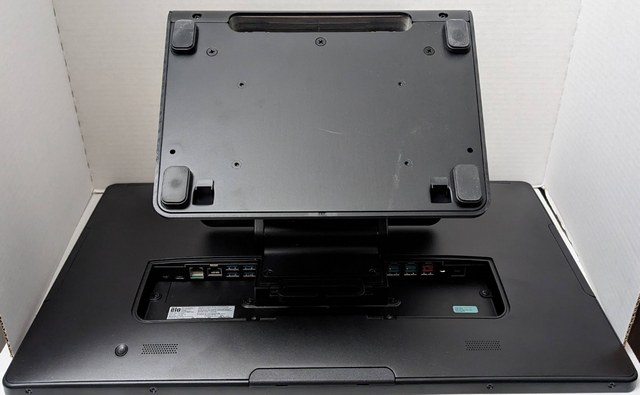

1. Desconecte la energía y cualquier cable conectado de la I-Series y coloque la unidad boca abajo sobre una superficie de trabajo protectora.

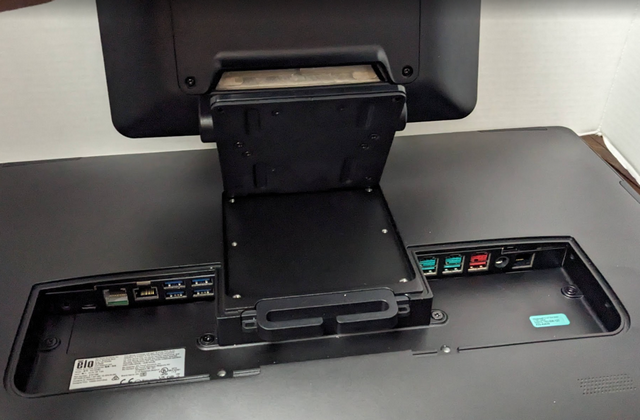

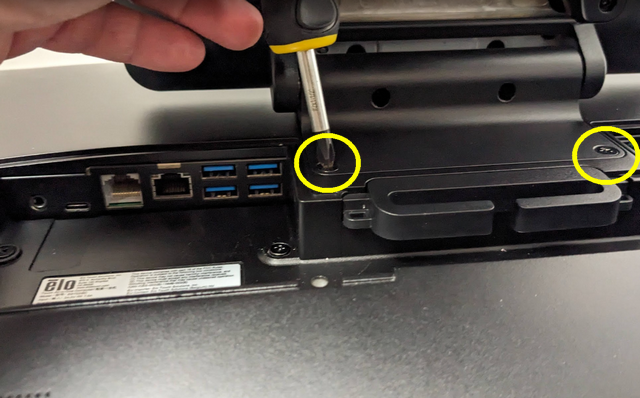

2. Retire el soporte (si está equipado) quitando los dos (2) tornillos Philips en la parte inferior del soporte VESA.

3. Levante el soporte y aléjelo de la unidad.

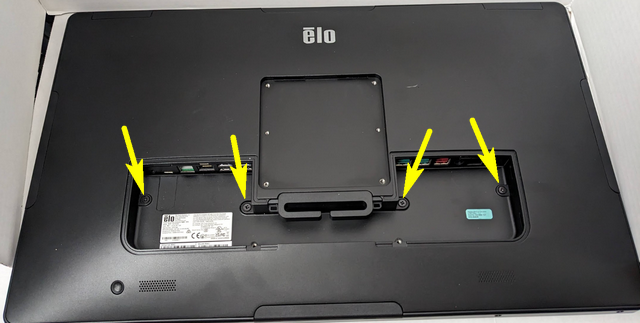

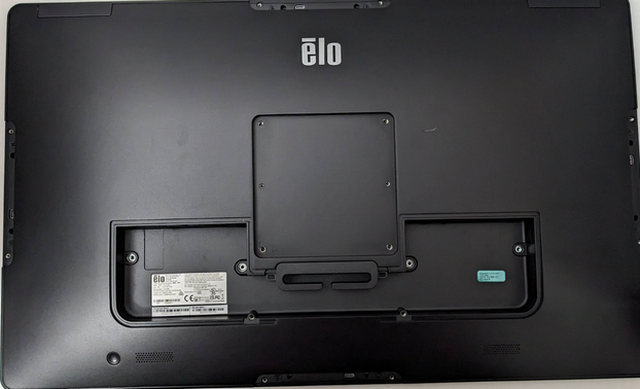

4. Retire los cuatro (4) tornillos Philips indicados a continuación.

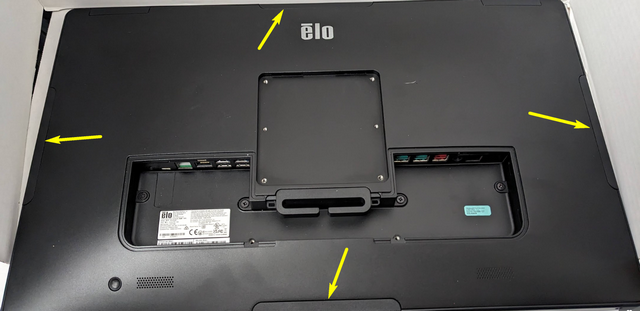

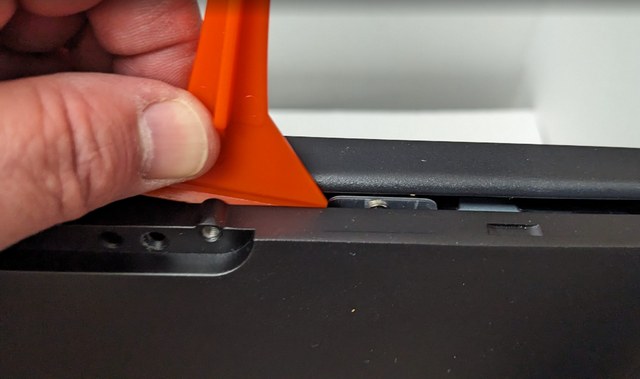

5. Retire las cuatro (4) cubiertas periféricas.

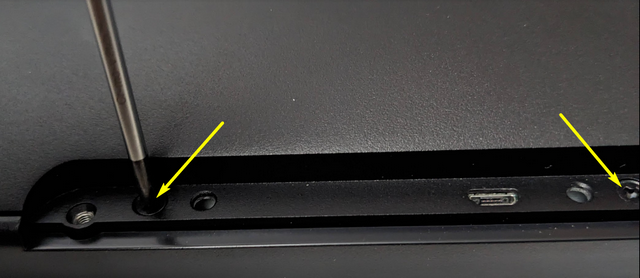

6. Retire los dos (2) tornillos en cada puerto periférico, habrá ocho (8) en total.

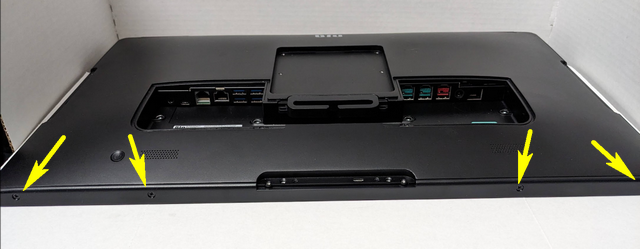

7. Retire los cuatro (4) tornillos Philips en el borde inferior de la unidad.

Nota: En modelos de 15 pulgadas, solo habrá dos (2) tornillos Philips en el borde inferior.

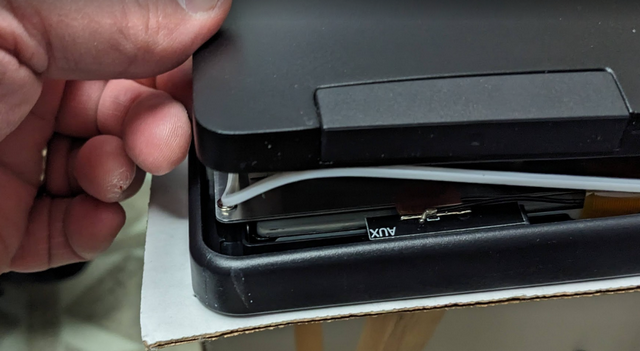

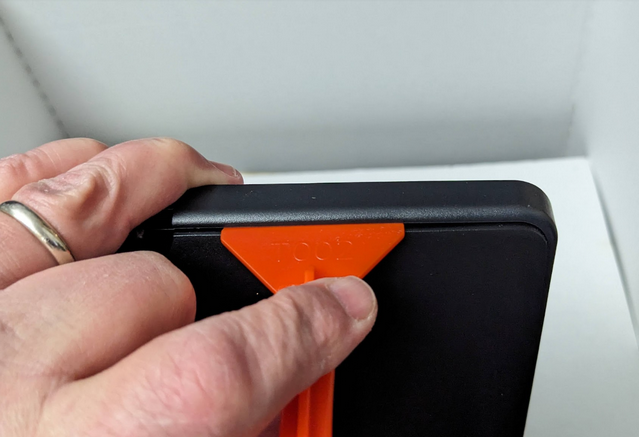

8. Usando la herramienta de palanca de plástico profesional, haga palanca sobre la cubierta trasera alejándola del bisel frontal. Comience en uno de los bordes cortos y trabaje suavemente alrededor hasta que la parte trasera se separe del bisel frontal.

9. Levante la cubierta trasera, prestando especial atención a la junta de sellado de goma. Si la junta de goma comienza a levantarse, deténgase, y tire de la junta hacia abajo hasta la posición adecuada.

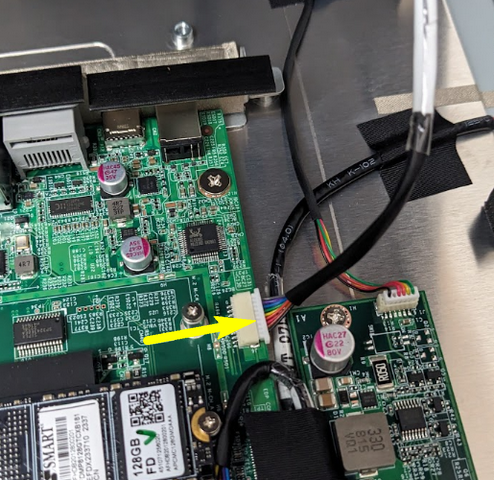

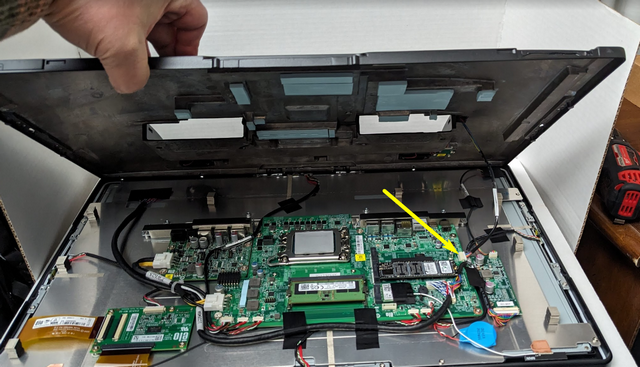

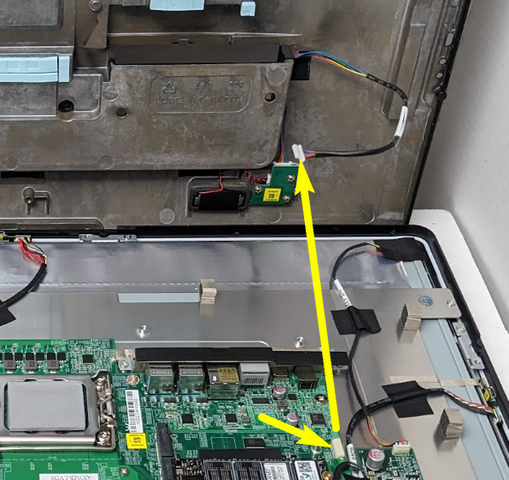

10. Con cuidado levante la cubierta trasera. ¡Preste atención! ¡a la conexión del cable! Desconecte cuidadosamente el conector del cable de la placa.

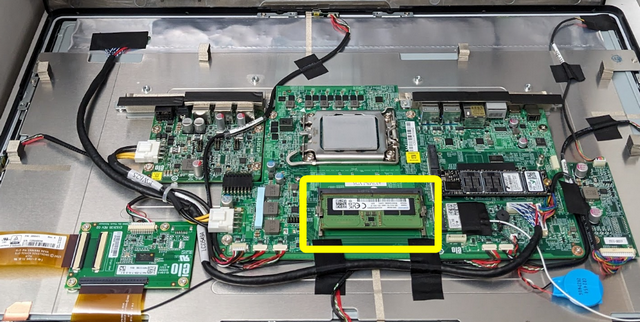

11. La RAM (Módulo de Memoria) se encuentra en la parte superior central de la placa de circuito.

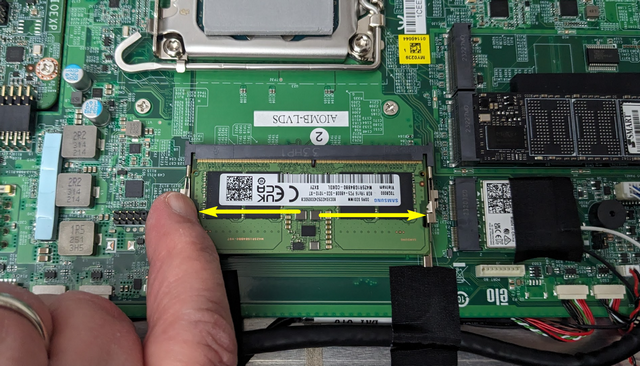

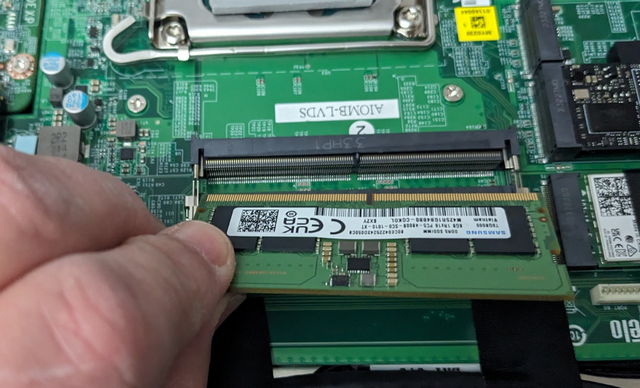

12. Empuje las pestañas de retención de la RAM hacia afuera para liberar el módulo de memoria.

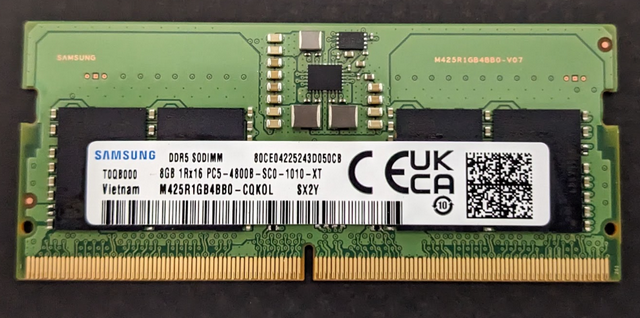

13. Reemplace/Agregue con RAM compatible.
