Este artículo explica cómo actualizar el firmware en la pantalla táctil ET6553L
Por favor, siga los pasos a continuación para actualizar el firmware en pantallas táctiles ET6553L:
Vea la herramienta de actualización y el archivo de firmware relacionados adjuntos
Este documento describe el proceso para actualizar el firmware del controlador táctil en el ET6553L utilizando la herramienta de software eGalax, MP600674.
Algunas unidades pueden mostrar líneas rotas al dibujar o arrastrar por la pantalla. El problema puede ser intermitente y difícil de reproducir durante las pruebas. Para remediarlo, todas las unidades con un firmware de controlador de revisión anterior, versión 07_T1, deben actualizarse a la revisión actual 09 o posterior.
|
Familias de piezas aplicables |
Número(s) de pieza aplicable(s) |
Descripción(es) de pieza aplicable(s) |
|
IDS03 |
E914767 |
ET6553L-2UWA-0-MT-ZB-GY-G |
|
IDS03 |
E215435 |
ET6553L-2UWA-1-MT-ZB-GY-G |
1. Herramientas:
1. PC con sistema operativo Windows (Windows 7/ Windows 10)
2. Cable USB tipo A a B
3. Archivo de firmware del controlador táctil - E131176 S/W, PCFG FILE, CTR-8351XX, ET6553L.(PCFG0056_v09.82HM100)
4. Herramienta de carga de firmware - MP600674 TEST TOOL, PCAP TOUCH CONTROLLER, CTR-8351XX, PARA E555516 ET6553L (herramienta de software EGALAX)
5. Unidad USB (opcional)
2. Procedimiento de actualización:
1. Colocar la carpeta MP600674 (herramienta de software EGALAX) en la computadora de prueba
2. Conectar la PC al monitor (a través de USB; el dispositivo debe estar encendido)
3. Abrir la carpeta llamada Test Tool_PCFG0056v09

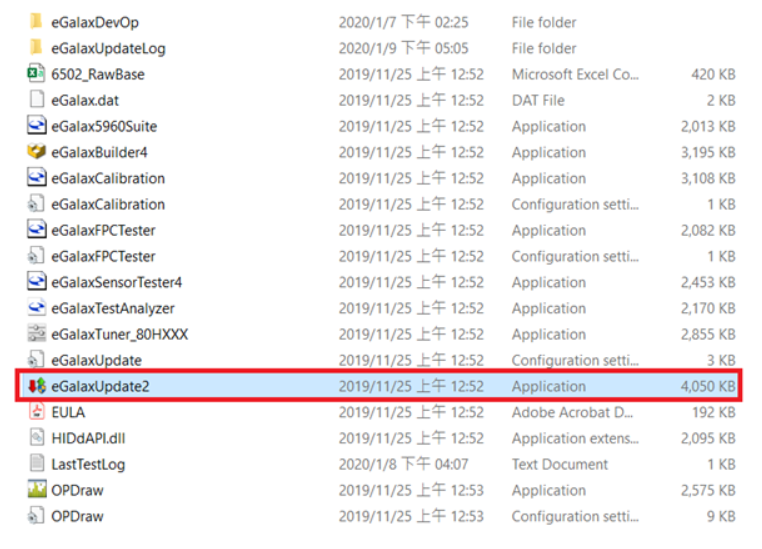

d. Haga doble clic en "eGalaxUpdate2.exe" para iniciar el proceso de actualización.

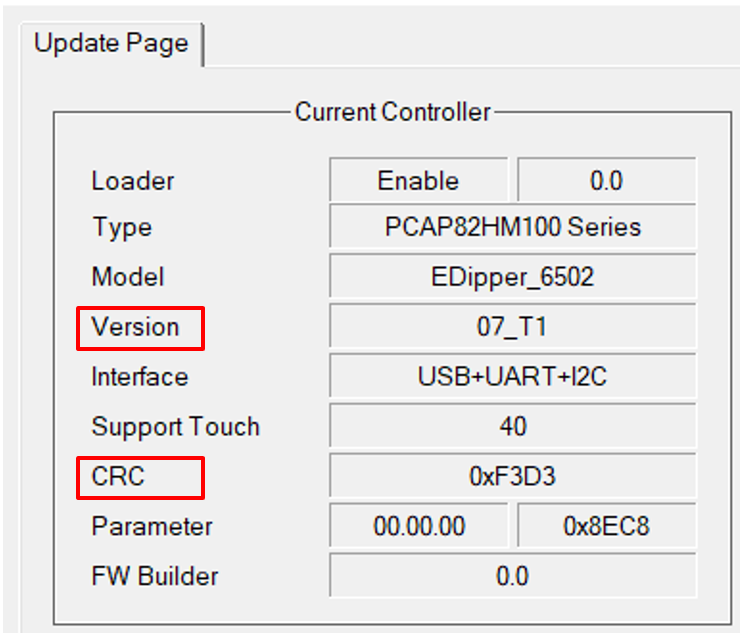

Verifique que la versión del controlador sea 07_T1 y que el CRC sea 0xF3D3.
e. Verifique que la versión del controlador sea 07_T1 y que el CRC sea 0xF3D3.
1. Si sí, continúe al siguiente paso
2. Si la versión es 09 y CRC 05x59A7, el FW no necesita ser actualizado. La unidad puede ser devuelta al empaquetado.

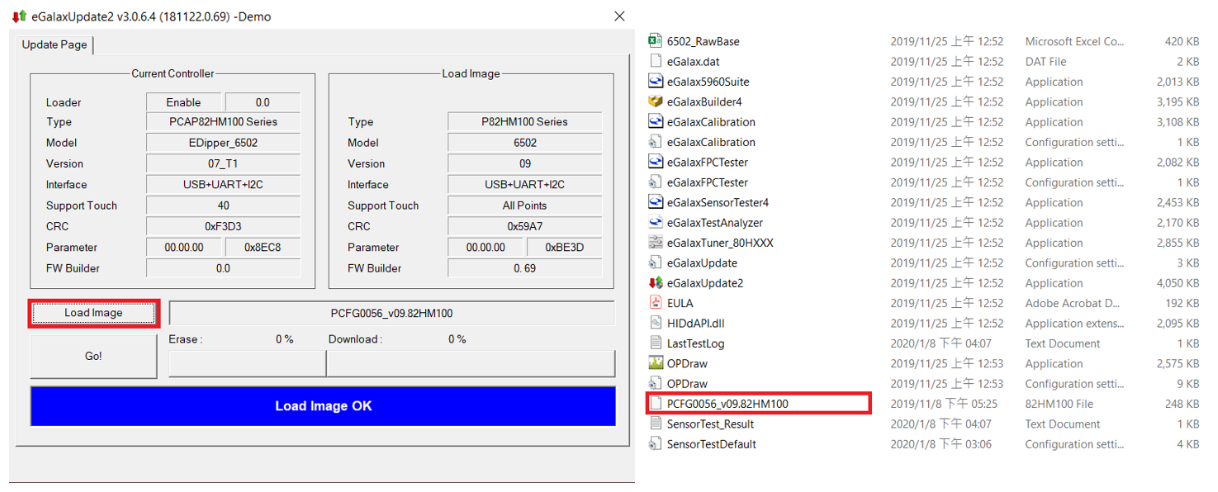

f. Haga clic en cargar imagen, luego seleccione el archivo de firmware PCFG0056_v09.82HM100. Verifique que la carga de la imagen sea correcta.

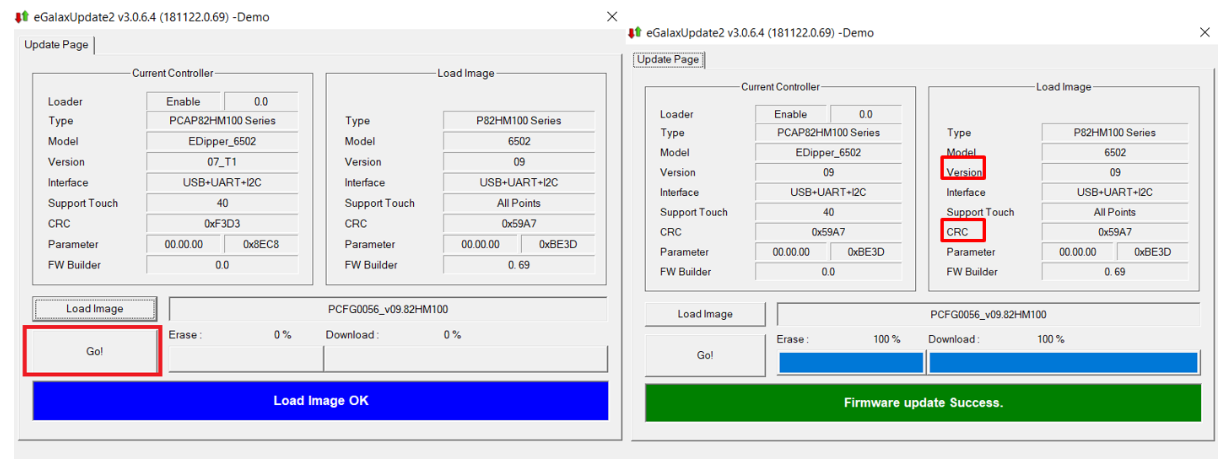

g. Haga clic en ¡Ir!
1. El programa mostrará una serie de pantallas. Cuando complete, verifique lo siguiente:
1. Actualización de firmware exitosa, versión (09) y CRC ( 05x59A7)
2. Si es exitoso, cierre el programa y continúe al paso H
3. Si la carga no es exitosa, repita los pasos E-G
h. Reinicie la unidad y realice las pruebas estándar de función táctil. Si pasa, apague la unidad y reempaque.
