¿Dónde puedo encontrar información sobre P/N: E571601, Kit de adaptador de corriente para Europa y Corea?

Este artículo explica cómo encontrar información sobre P/N: E571601, Kit de fuente de alimentación para Europa y Corea

La información a continuación es para el Power Brick de 50W vendido para monitores Elo Open Frame utilizados en Europa y/o Corea.

Kit de Power Brick de Elo, P/N: E571601
Código UPC: 741149326070
Descripción P/N de Elo: ELO-PWR-BRICKCAB-LVL6-EU-KR-12V, 50W-R
Geografía prevista: Europa o Corea
P/N de base de adaptador de corriente: E217485

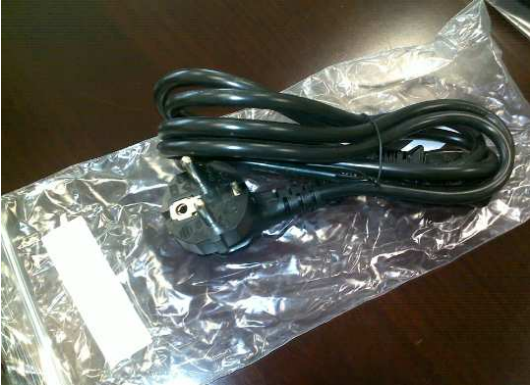

Descripción del cable de alimentación CA: Negro, 1.8m, enchufe EU/KR a IEC 60320-C13

Especificaciones:

1. ALCANCE
• Este documento define la especificación para el Power Brick Delta ADP-50YH.

2. DESCRIPCIÓN GENERAL
• Power Brick Externo de 50W ・Nivel VI ・LPS ・Cumple con RoHS

3. ESPECIFICACIÓN GENERAL
• Power Brick Delta
• Dimensiones 120mm (L) × 52.5mm (W) × 32.5mm (H) o 110mm (L) × 62.0mm (W) × 31.5mm (H) (sin protrusión y cable)
• Peso - Aproximadamente 284g
• Enchufe - 3pin (IEC60320-1 C14)
• Color - Negro
• Salida - cable DC

o Longitud Aproximadamente 1.8m
o Cable 17AWG
o Enchufe Exterior φ5.5 Interior φ2.1

4. ESPECIFICACIÓN AMBIENTAL
• Temperatura de trabajo 0～40℃
• Humedad de trabajo Delta: 8～95%RH (Bajo condiciones de no condensación）
• Temperatura de almacenamiento Delta: -20～95℃
• Humedad de almacenamiento 10～90%RH (Bajo condiciones de no condensación）5～95%RH (Bajo condiciones de no condensación）

5. ESPECIFICACIÓN DE ENTRADA
• Voltaje

o Clasificación AC100-240V
o Rango utilizable AC90-264V

• Frecuencia

o Clasificación 50 ／60Hz
o Rango utilizable 47-63Hz

• Corriente de entrada CA - Delta: Máx.1.7A

6. ESPECIFICACIÓN DE SALIDA (POWER BRICK）
• Voltaje de clasificación - DC12V
• Corriente de salida - Máx. 4.16A
• Voltaje de rizado - Menos de 300mVp-p (Bajo entrada de energía CA normal）

7. ESPECIFICACIÓN DE SEGURIDAD
• Corriente de fuga - Delta: menos de 0.60mA
• Voltaje de resistencia - 3000VAC, menos de 10mA, 1seg
• Resistencia de aislamiento - DC500V, mayor que 20MΩ, 1seg
• Otros

o Función OVP
o Función SCP

8. REGULACIÓN
• Power brick

o Seguridad: PSE, UL, c-UL, S-Mark de Argentina, PSB, GOST, NOM, TUV-GS, KC, CCC, BSMI
o EMI: VCCI-B, CE, FCC, C-Tick

9. FIABILIDAD
• MTBF - Delta: 100,000 horas (Bajo 25℃）

10. PRECAUCIONES Y OTROS
• Solo para power brick
• La garantía queda anulada con modificaciones del cliente.
• Cambio de especificación - Esta especificación se actualizará sin previo aviso.

Fotos

E005277 photo1.jpg
E005277 photo2.jpg

Dibujos
