Este artículo proporciona especificaciones para el ladrillo de alimentación P/N: E516762.

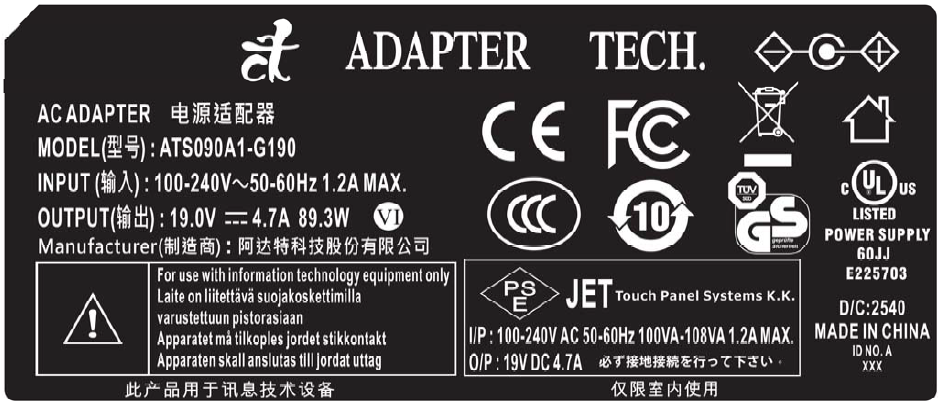

El ATS090A1-G190 es un adaptador de corriente AC-DC universal de 90W diseñado para controladores industriales y aplicaciones I.T.E. Proporciona una salida de 19V DC con alta eficiencia y múltiples características de protección.

Características

• Entrada: Universal 100 ~ 240 VAC / 50 ~ 60 Hz, no se requiere interruptor deslizante
• Salida: +19.0 V / 0 ~ 4.7 A
• Dimensión del Caso: 133.5 (L) × 53.5 (W) × 33.0 (H) ± 1 mm
• Eficiencia: Promedio ≥ 88%, ≥ 79% @ 10% de carga
• Seguridad: Certificado CUL / UL / GS / PSE / CCC
• EMI: CE / FCC Clase B (conducción y radiación)
• Protección: OVP, SCP, OCP, OTP
• Aplicación: Adecuado para uso en I.T.E. y controladores industriales
• Normas: Cumple con DoE Nivel VI / ErP Lot 7

Especificaciones de Entrada

• Voltaje: Universal 100 ~ 240 VAC, monofásico
• Frecuencia: 50 ~ 60 Hz
• Corriente: 1.2 A Máx.
• Corriente de golpe: 80 A máx @ 230 VAC (arranque en frío, 25°C, carga completa)
• Eficiencia: Promedio ≥ 88% (115 & 230 VAC), ≥ 79% @ 10% de carga
• Consumo de Energía: ≤ 0.21 W (sin carga)
• Factor de Potencia: ≥ 0.9 @ carga completa
• Nota: Eficiencia promedio (Eff_av) calculada a partir de mediciones de carga del 25%, 50%, 75% y 100%

Especificaciones de Salida

• Tensión de Salida DC: +19.0 V ± 5%
• Corriente: 4.7 A Máx.
• Regulación: 18.05 V min ~ 19.0 V típ ~ 19.95 V máx
• Rizado y Ruido: 228 mVp-p Máx (ancho de banda de 20 MHz, 0.1 μF + 47 μF caps en salida)
• Potencia Total: 89.3 W Máx.

Características de Protección

• Protección contra Sobretensión (OVP): 150% Vout Máx, desconexión a 50% de carga
• Protección contra Cortocircuito (SCP): Autorecuperación
• Protección contra Sobrecorriente (OCP): 180% Iout Máx, autorecuperación
• Protección contra Sob temperatura (OTP): Autorecuperación

Requisitos de Seguridad

• Resistencia Dielectrica: Primaria a secundaria 3000 VAC RMS, Primaria a tierra de marco 1770 VAC RMS, 1 minuto cada uno
• Resistencia de Aislamiento: ≥ 10 MΩ, 500 VDC (Primaria a Secundaria / Primaria a Tierra de Marco)
• Corriente de Fugas: <5 ma="mA" rms="RMS">
• Prueba de Puesta a Tierra: <0.1>

Rendimiento Ambiental y Operacional

• Temperatura de Funcionamiento: -20°C ~ +40°C
• Temperatura de Almacenamiento: -20°C ~ +80°C
• Humedad Operacional: 20% ~ 80% RH (sin condensación)
• Humedad de Almacenamiento: 10% ~ 90% RH (sin condensación)
• Enfriamiento: Convección natural del aire

Confiabilidad

• MTBF: 300,000 horas (calculado a @ 25°C usando Telcordia SR-332)

Especificaciones Mecánicas

• Peso: 292 g (referencia)
• Tipo de Cable: Negro UL1185 18AWG (cable + enchufe)

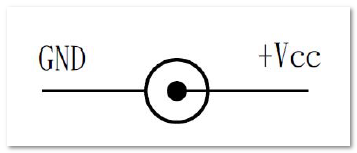

• Enchufe: 5.5 × 2.5 × 8.5 mm, asignación de pines Tuning Fork & Cannelure

• Longitud del Cable: 1800 mm
• Dimensión del Caso: 133.5 mm (L) × 53.5 mm (W) × 33 mm (H) ± 1 mm
• Flamabilidad del Material: UL 94V-0

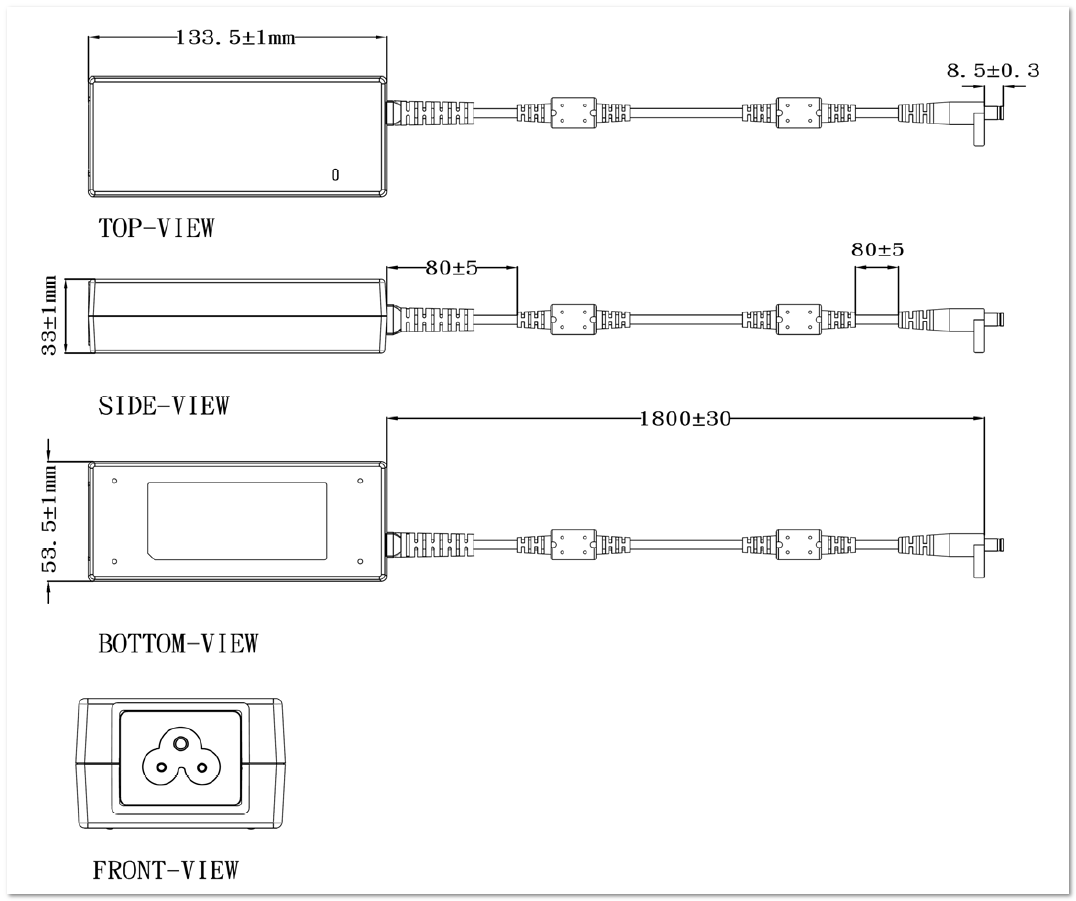

• Apariencia Externa: Según el dibujo de ingeniería a continuación (escala → mm)
