Este artículo proporciona especificaciones para el adaptador de alimentación P/N: E611640.

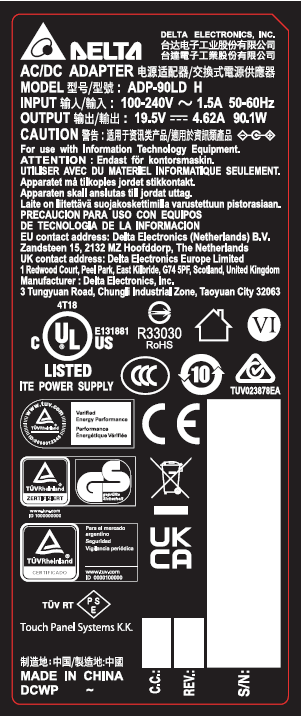

El Delta ADP-90LD H es un adaptador de corriente AC-DC universal de 90W diseñado para laptops, controladores industriales y otras aplicaciones I.T.E. Ofrece una salida de 19.5V DC con alta eficiencia, características de protección completas y cumplimiento con normas de seguridad internacionales.

1. Especificaciones eléctricas

1.1 Características de entrada

• Voltaje nominal: 120 ~ 240 VAC
• Rango de voltaje de entrada: 90 ~ 264 VAC
• Frecuencia nominal: 50 ~ 60 Hz
• Rango de frecuencia: 47 ~ 63 Hz
• Corriente: Máx 1.5 A RMS a 90 VAC; 0.8 A RMS a 180 VAC, carga máxima
• Corriente de arranque (Inicio en frío): <150 a="A" at="at" vin="115/230" vac="VAC">
• Poder de entrada AC: <160 90="90" w="W" at="at" max="max" load="load">
• Consumo de energía sin carga: Máx 150 mW
• Eficiencia promedio: ≥ 89% (25%, 50%, 75%, 100% carga, 115 & 230 VAC)
• PFC activo: PF ≥ 0.90 a carga completa (115/230 VAC, 60 Hz)

1.2 Características de salida

• Voltaje nominal: 19.5 V DC
• Rango de voltaje: 18.5 ~ 20.5 V (0 ~ 4.62 A)
• Corriente: 0 ~ 4.62 A
• Corriente de carga máxima: 4.62 A (90% de ciclo, 36 s) a 5.64 A (10% de ciclo, 4 s)
• Rizado y ruido de salida: <600 10="10" 20="20" mvp-p="mVp-p" with="with" mhz="MHz" caps="caps" at="at">
• Tiempo de encendido: <3 90="90" s="s" at="at" max="max" load="load" and="and" vac="VAC" input="input">
• Tiempo de subida: 2 ~ 100 ms (10% → 90% voltaje de salida, carga máxima, 90 VAC)
• Tiempo de caída: 0 ~ 400 ms (90% → 10% voltaje de salida, carga máxima, 90 VAC)
• Protección:
  • Protección contra sobretensión (OVP): Se bloquea entre 21.6 ~ 25 V
  • Protección contra cortocircuito (SCP): Se bloquea, sin daños
  • Protección contra sobrecorriente (OCP): Limitada a 5.7 ~ 9 A
  • Protección térmica (OTP): Se bloquea; reinicio por AC, punto de corte 110 ~ 120°C
• Cambio de carga dinámica: 0.05 A → 100% carga, tasa de cambio 2.5 A/µs, 100 Hz ~ 10 kHz, sobre/sobrevoltaje <1.5 v="V">
• Sobrevoltaje/Subvoltaje: Monotónico durante encendido/apagado; sobrevoltaje máximo 21.5 V
• Carga capacitiva del sistema: 100 μF, enchufe en vivo no apaga el adaptador
• Brown Out: Activado <40 vac="VAC" at="at" max="max" load="load">

2. Especificaciones ambientales

• Temperatura de funcionamiento: 0 ~ 40 °C
• Temperatura de almacenamiento: -40 ~ 70 °C
• Humedad de funcionamiento: ≤ 95% RH
• Humedad de almacenamiento: ≤ 95% RH (sin condensación)
• Altitud de funcionamiento: Hasta 5000 m (16,400 ft)
• Altitud de almacenamiento: Hasta 10,700 m (35,000 ft)
• Corriente de fuga: <50 50="50" 240="240" hz="Hz">
• Enfriamiento: Convección natural del aire

3. Compatibilidad electromagnética

• Emisiones conducidas: CISPR 32 Clase B
• Emisiones radiadas: CISPR 32 Clase B
• Ruido de modo común: 10 kHz ~ 400 kHz, <400 mvrms="mVrms">
• Transitorios eléctricos rápidos: IEC1000-4-4 Nivel 3, operación normal, sin fallas
• Sobrevoltaje por rayos: IEC1000-4-5 Nivel 3, operación normal, sin fallas
• Descarga electrostática: IEC1000-4-2, contacto ±8 kV, aire ±15 kV, Criterio C: degradación temporal aceptable, sin fallas

4. Pruebas de aislamiento y seguridad

• Resistencia de aislamiento: ≥ 30 MΩ @ 500 VDC entre la entrada AC y el secundario durante 1 minuto
• Resistencia dieléctrica (Hi-Pot): AC 3 kV, 1 min; corriente de corte <10 ma="mA">
• Aumento de temperatura de la superficie del gabinete: ΔT ≤ 50°C a carga completa, entrada 100/240 VAC, colocado sobre superficie de madera
