Este artículo proporciona especificaciones para Elo P/N: E695712, Adaptador de Potencia de 120W.

Características Eléctricas

Características de Entrada

Voltaje Nominal

• Voltaje de entrada nominal: 100 Vac – 240 Vac.

Rango de Voltaje de Entrada

• El adaptador debe funcionar desde 90 Vac hasta 264 Vac.

Frecuencia Nominal

• Frecuencia nominal: 50 Hz – 60 Hz.

Frecuencia de Entrada

• Frecuencia de entrada: 47 Hz – 63 Hz.

Corriente de Entrada

• <2.0 A rms a 100 Vac de entrada y carga máxima.

Corriente de Arranque

• La corriente de arranque máxima debe ser menor de 150 A a 264 Vac de entrada y no debe causar ningún daño al adaptador.

Eficiencia Energética

• Eficiencia mínima del 88% medida tanto a 115 Vac como a 230 Vac de voltaje de entrada, en condiciones de carga del 25%, 50%, 75% y 100%, incluyendo la pérdida del cable DC.

Potencia en Espera

• Potencia en espera máxima de menos de 0.21 W a 115 Vac y 230 Vac de entrada.

Características de Salida

Voltaje de Salida Nominal

• El voltaje de salida nominal está especificado en 24.0 VDC.

Rango de Salida de Voltaje

• El voltaje de salida variará de 22.8 VDC a 25.2 VDC cuando se aplique la carga.

Potencia Nominal

• Este adaptador soporta una salida continua de 120 Watts bajo todas las condiciones especificadas.

Corriente Nominal

• Este adaptador puede operar de 0 A a 5 A, con el voltaje de salida dentro del rango especificado en la sección Rango de Salida de Voltaje.

Rizado y Ruido de Salida (Voltaje AC de Entrada: 100 V –240 V)

• El voltaje de rizado de salida está limitado a 240 mV pico-pico o menos.
• El voltaje de ruido de salida también está limitado a 240 mV pico-pico o menos.

Métodos Medidos:

• T1: Realizado utilizando un osciloscopio de ancho de banda de 20 MHz.
• T2: Se aplicó un capacitor cerámico de 0.1 µF y un capacitor electrolítico de 10 µF a través de los Terminales del conector de salida.
• T3: Mediciones tomadas al final del cable DC.

Estabilidad

El adaptador opera de manera incondicionalmente estable dentro de sus especificaciones de operación normales.

Protección

Protección contra Cortocircuitos

• El adaptador protege contra cortocircuitos entre los terminales de salida sin resultar en riesgos de incendio o daños, reanudando el funcionamiento normal una vez que se elimina el cortocircuito.

Protección contra Sobrecarga

• Cuando ocurre una sobrecarga (120% < OCP <180%), la potencia de entrada disminuye o cesa la salida sin causar daños, con recuperación automática al eliminar la condición de sobrecarga.

Carga de Punta

• Mientras opera con una entrada de 100–220 Vac, el voltaje de salida permanece dentro de 18–26 V, con cargas de punta específicas definidas de la siguiente manera:
• 8 A de punta durante una duración de 2 ms (ciclo de trabajo aproximadamente 14, asumiendo 2 A RMS), tasa de subida/bajada: 2 .5 A/µs.
• 20 A de punta durante una duración de 100 µs (ciclo de trabajo aproximadamente 40, asumiendo 2 A RMS), tasa de subida/bajada: 2 .5 A/µs.

Dimensiones del Conector:

• Conector de barril DC de 2.5mm (+/- 0.1mm) ID de pin, 5.5mm (+/- 0.05mm) OD de barril, 8.0mm (+/- 0.3mm) longitud del barril) | Pin Central Positivo

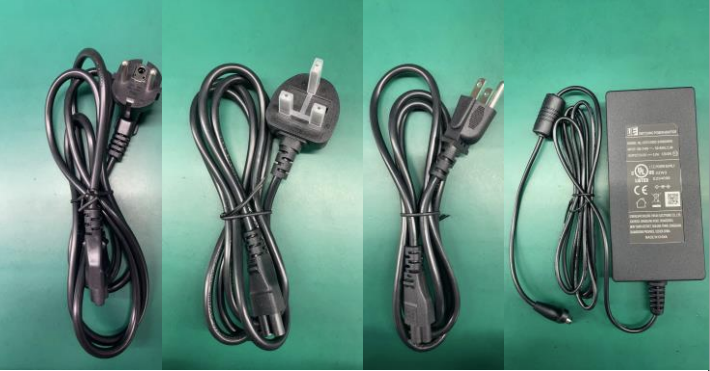

Foto:

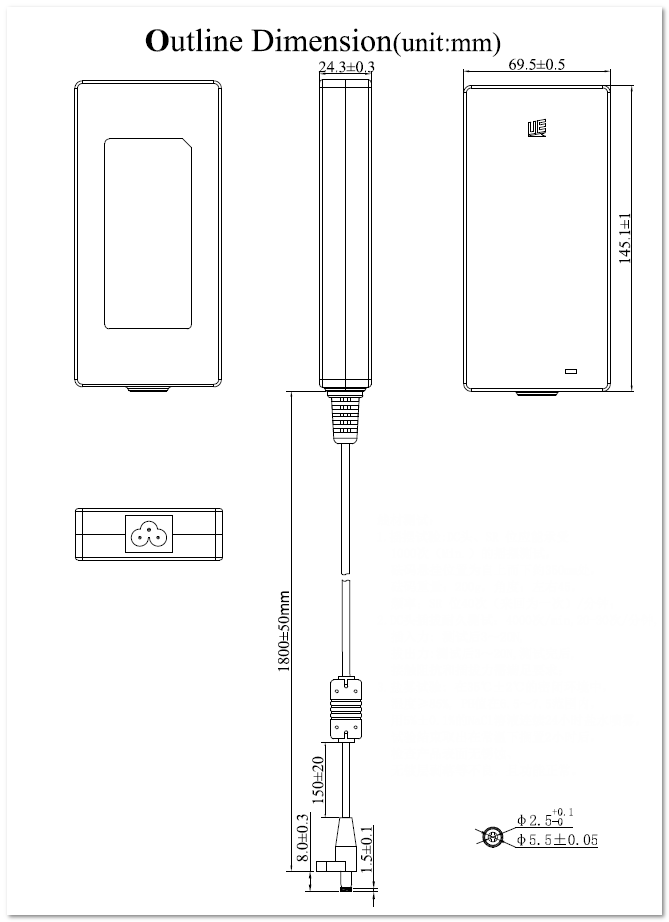

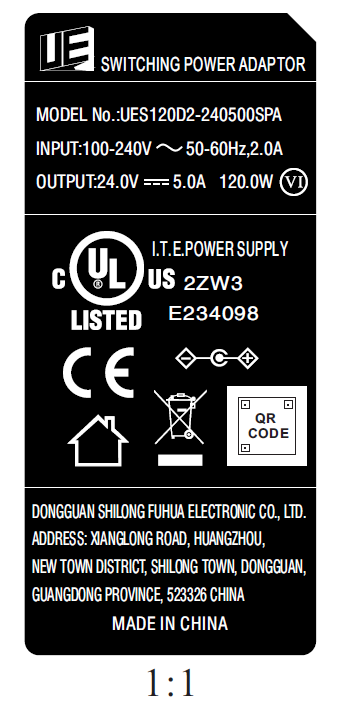

Dibujo:
