Este artículo explica cómo añadir un CFD (Pantalla del Cliente) a la parte trasera de un Elo I-Series 3.0 con dispositivo Intel

El sistema en el que se está demostrando es el Elo E709537: ESY17i7-2UWA-1-SQ-MT-6G-2S-N0-00-BK

Pasos para añadir un CFD a un Elo I-Series 3.0 con dispositivo Intel

1. Coloca el dispositivo I-Series boca abajo sobre una superficie protectora.



2. Retira los dos tornillos Phillips



3. Desliza la cubierta de plástico trasera hacia afuera




4. Desliza la cubierta trasera del CFD incluida en la parte trasera de la unidad y reemplaza los dos tornillos Phillips

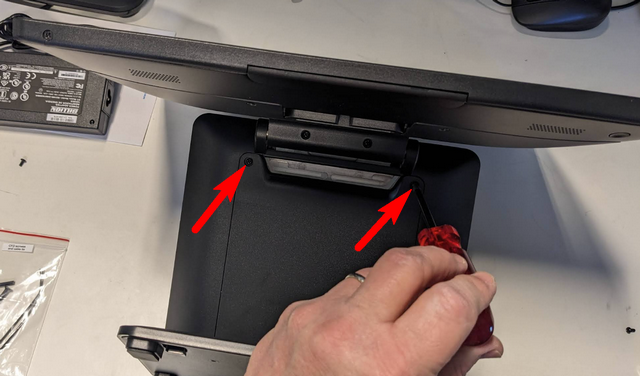

5. Retira los dos tornillos Phillips de la puerta del soporte frontal

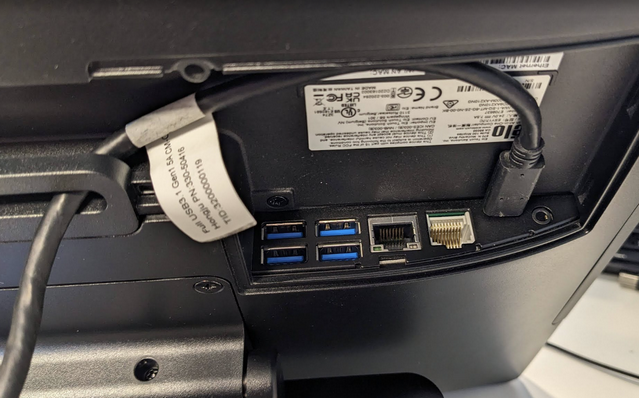

6. Pasa el cable USB-C del CFD a través del orificio de enrutamiento de cables y conéctalo a el puerto USB-C en el AIO

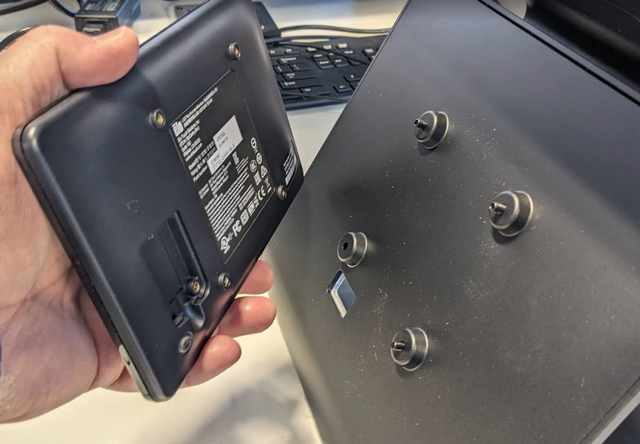

7. Usa los tornillos incluidos para asegurar el CFD a la parte trasera de la unidad a través de los orificios de montaje pre-perforados






Lo siguiente se puede encontrar en el Manual del Usuario del producto.
