Este artículo proporciona instrucciones paso a paso para acceder de manera segura al SSD y la RAM en el Elo I-Series 3 de 15 pulgadas con sistemas Intel

Acceder al SSD y la RAM en un Elo I-Series 3 con Intel puede ser necesario para mejorar el almacenamiento, mejorar el rendimiento o reemplazar componentes fallidos. Aumentar la RAM puede mejorar la multitarea, mientras que actualizar el SSD puede expandir el almacenamiento y mejorar la capacidad de respuesta del sistema. Este procedimiento también puede ser necesario para solucionar problemas de hardware o mantenimiento. Solo debe ser realizado por personal calificado, ya que un manejo inadecuado puede dañar el dispositivo o anular la garantía.

Herramientas y Equipos Requeridos

• Destornillador de cabeza Phillips (#1 o #2)
• Pulsera antiestática (recomendada)
• Superficie protectora o almohadilla antiestática

Precauciones de Seguridad

• Apague el dispositivo y desconéctelo de todas las fuentes de energía antes de comenzar.
• Use una pulsera antiestática para evitar daños por descarga electrostática (ESD).
• Manéjese con cuidado los componentes internos para evitar daños.

Procedimiento

1. Prepare el Dispositivo

• Coloque el I-Series 3 boca abajo sobre una superficie limpia, suave y protectora para evitar rasguños o daños.

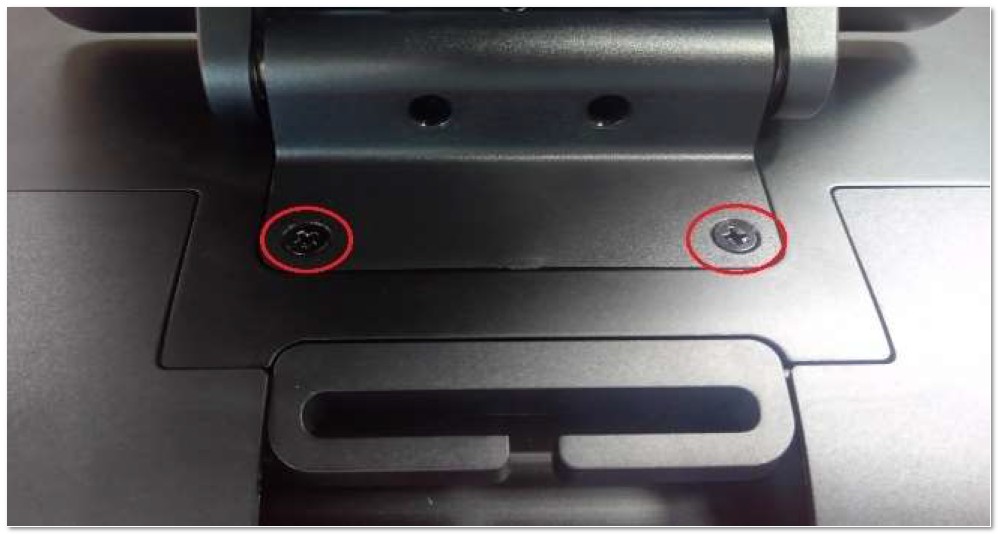

• Si el dispositivo tiene un soporte, retírelo desatornillando los tornillos y levántelo de la unidad.

2. Retire las Cubiertas Externas

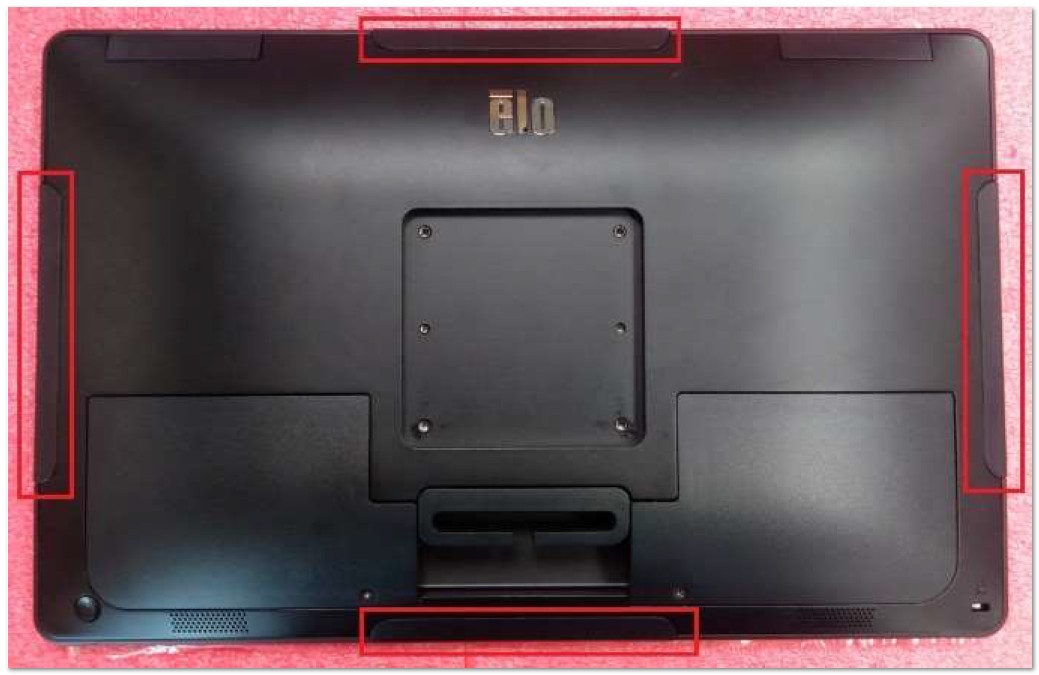

• Desprenda las cuatro (4) cubiertas de los puertos periféricos laterales tirando suavemente hacia afuera.

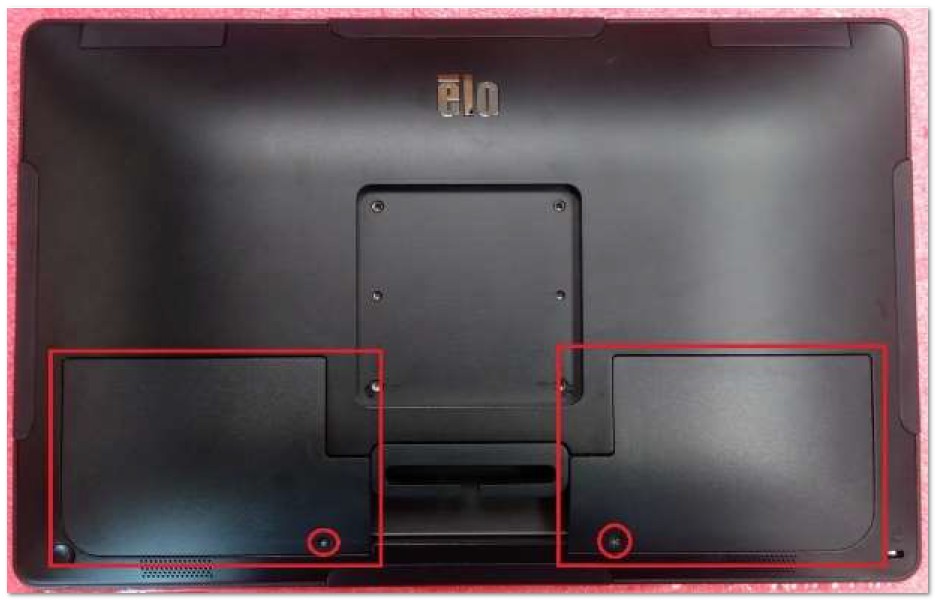

• Retire las dos (2) cubiertas de cable levantándolas cuidadosamente lejos del dispositivo.

3. Retire los Tornillos de la Cubierta Trasera

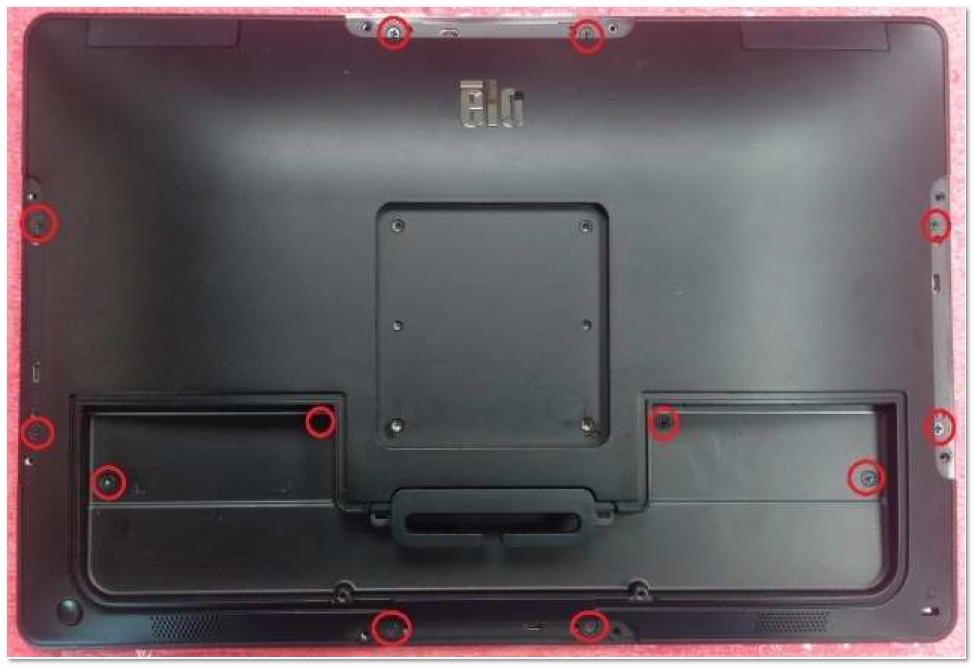

• Utilice un destornillador de cabeza Phillips para quitar los doce (12) tornillos de la cubierta trasera.

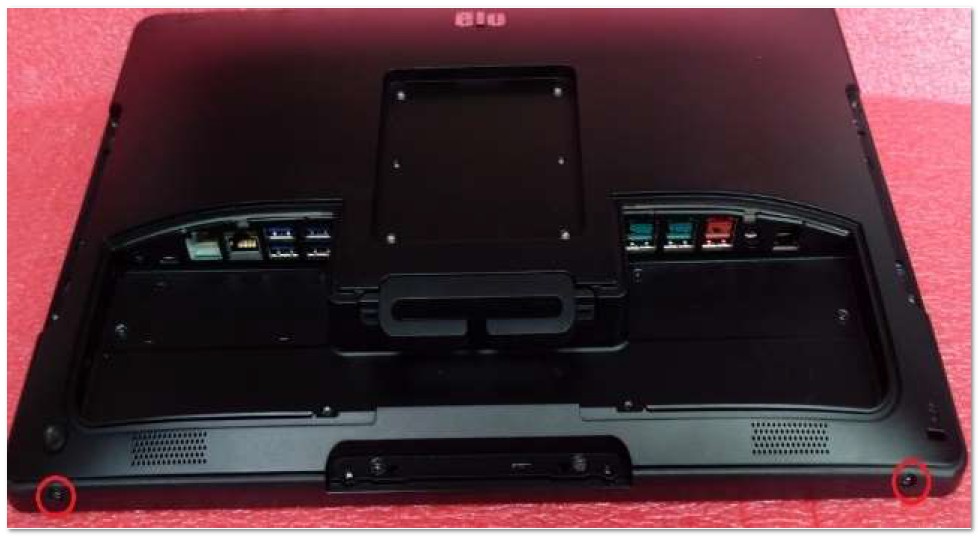

• Localice y retire los dos (2) tornillos adicionales en la parte inferior de la unidad.

4. Desprenda la Cubierta Trasera

• Levante con cuidado la cubierta trasera comenzando desde el borde inferior y moviéndose gradualmente hacia arriba.
• Cuando la cubierta alcance aproximadamente un ángulo de 45 grados, suelte suavemente el gancho que sujeta el borde frontal.
• Continúe levantando la cubierta hasta que esté vertical.
• Desconecte el cable que conecta la cubierta trasera a la placa base desconectándolo con cuidado.

• Retire completamente la cubierta trasera y déjela a un lado.

Post-Procedimiento

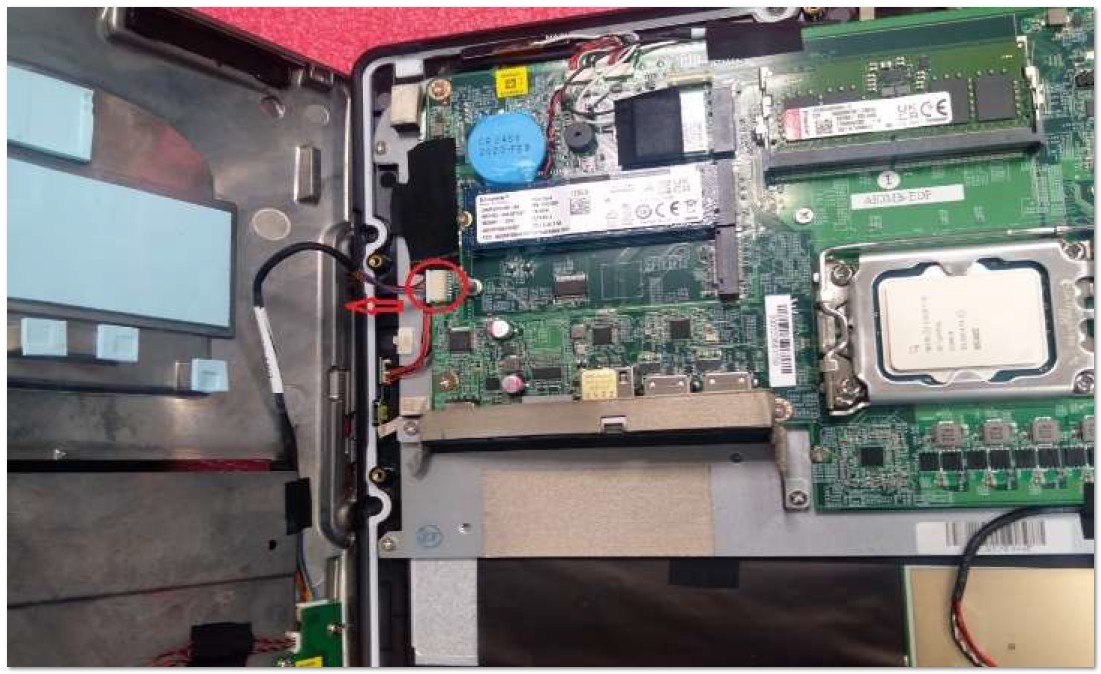

• El SSD y la RAM ahora son accesibles para reemplazo o actualización.

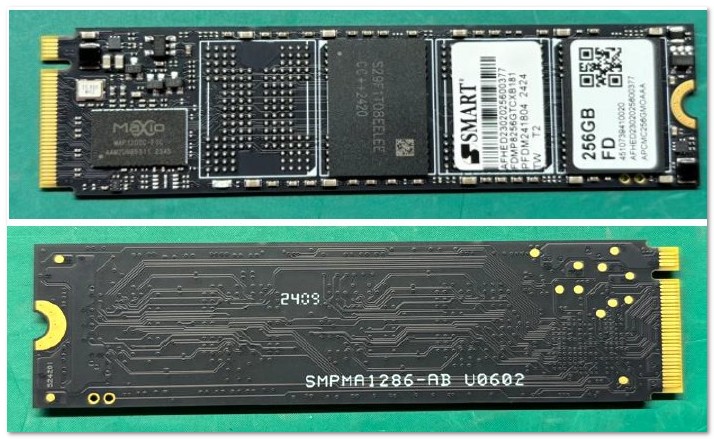

  • El SSD en el I-Series 3.0 con sistemas Intel utiliza M.2 PCIe (NVMe) como factor de forma.

•

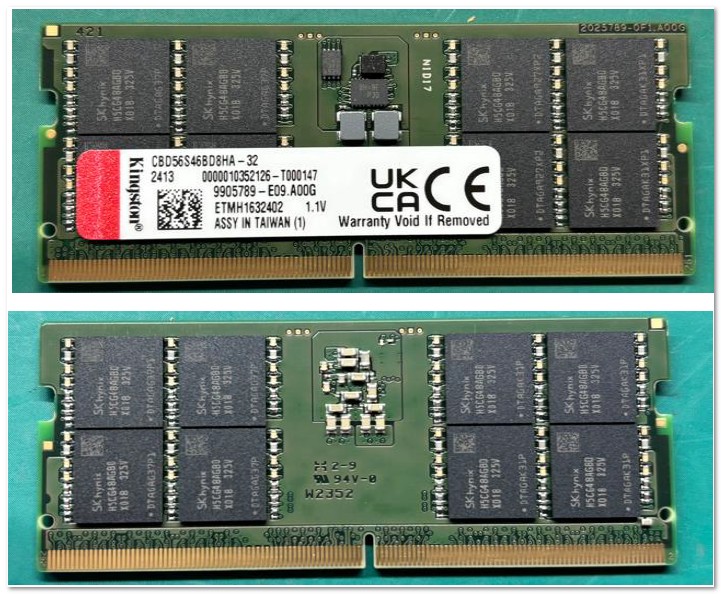

  • La RAM en el I-Series 3.0 con sistemas Intel utiliza 5600MHz DDR5 SO-DIMM como factor de forma.

• Al volver a ensamblar, asegúrese de que todos los cables estén reconectados correctamente y que los tornillos estén bien ajustados.
• Verifique que el sello de la clasificación IP esté intacto para mantener la protección contra el polvo y la humedad.

Notas y Advertencias

• Precaución de Clasificación IP: Un reensamblaje inadecuado puede comprometer la clasificación IP. Asegúrese de que la cubierta trasera esté alineada correctamente y bien sujeta.
• Riesgo de Daño: Evite aplicar fuerza excesiva al retirar cubiertas y desconectar cables para prevenir daños a los conectores o la placa base.
