Este artículo describe cómo agregar o quitar RAM (Memoria) en Elo I-Series 3 con Sistemas Intel
Atención: Este procedimiento se recomienda llevar a cabo exclusivamente por especialistas electrónicos certificados. Desaconsejamos encarecidamente intentar realizarlo sin experiencia previa en el desensamblaje de dispositivos electrónicos complejos. Se aconseja adquirir sistemas con la capacidad de RAM deseada preinstalada, en lugar de intentar aumentarla después de la compra. Tenga en cuenta que cualquier daño resultante al producto incurrido durante este proceso no será elegible para cobertura bajo la garantía del fabricante.
Especificaciones de memoria RAM para I-Series 3 con Sistemas Intel
- Celeron & i3: 8GB 4800MHz DDR5 SO-DIMM en 1 de 2 slots (expandible hasta un máximo de 32GB en 2 slots)
- NOTA: Memoria máxima usando 2 slots. Expandible hasta un máximo de 8GB, SO-DIMM DDR5-4800. Verifique la marca de la memoria incluida en su unidad antes de comprar el kit de memoria.
- i5 & i7: 16GB 4800MHz DDR5 SO-DIMM en 1 de 2 slots (expandible hasta un máximo de 32GB en 2 slots)
- NOTA: Memoria máxima usando 2 slots. Expandible hasta un máximo de 32GB, SO-DIMM DDR5-4800. Verifique la marca de la memoria incluida en su unidad antes de comprar el kit de memoria.
Kits de mejora de memoria de Elo
- 8GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466053
- 16GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466237
- 32GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466430
Hardware Requerido
- Sistema Elo I-Series 3 compatible con Intel
- Superficie de trabajo protectora
- Destornillador Philips #2
- Herramientas de palanca plásticas profesionales (ver ejemplo aquí)
Pasos
- (este procedimiento se está realizando en el I-Series 3 de 22 pulgadas con Intel)
1. Desconecte la alimentación y cualquier cable conectado de la I-Series y coloque la unidad boca abajo sobre una superficie de trabajo protectora.

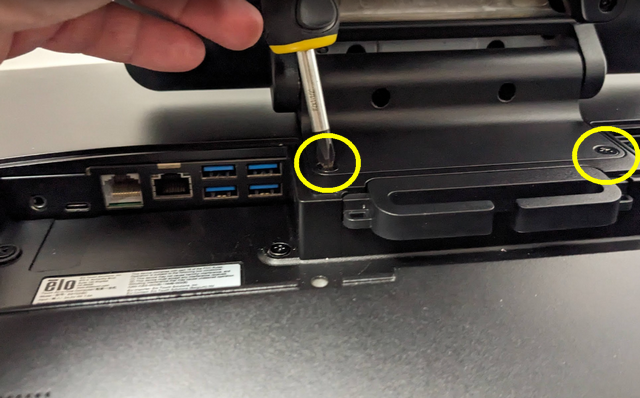

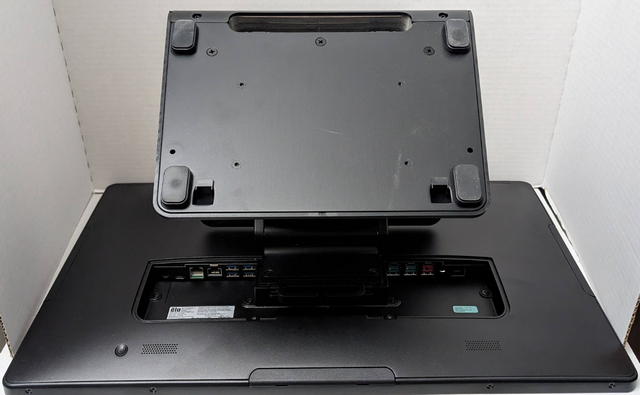

2. Retire el soporte (si está equipado) quitando los dos (2) tornillos Philips en la parte inferior del montaje VESA.

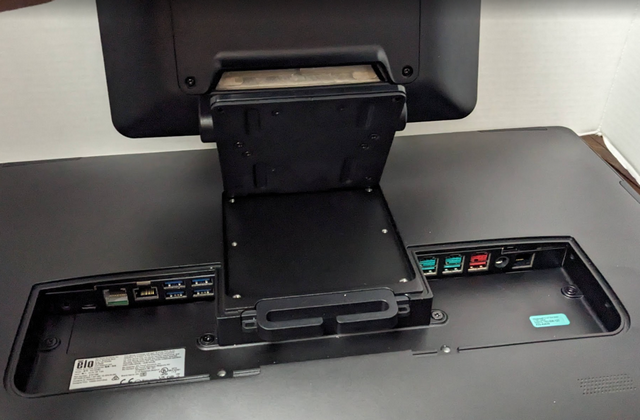

3. Levante el soporte hacia arriba y lejos de la unidad.

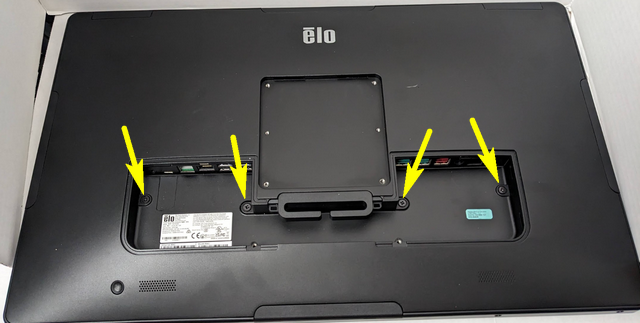

4. Retire los cuatro (4) tornillos Philips indicados a continuación.

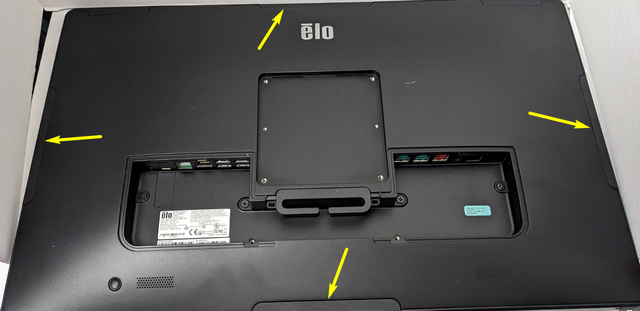

5. Retire las cuatro (4) cubiertas periféricas.

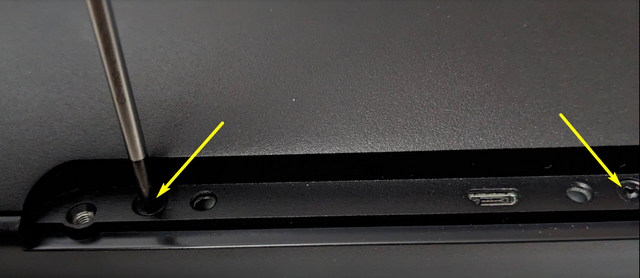

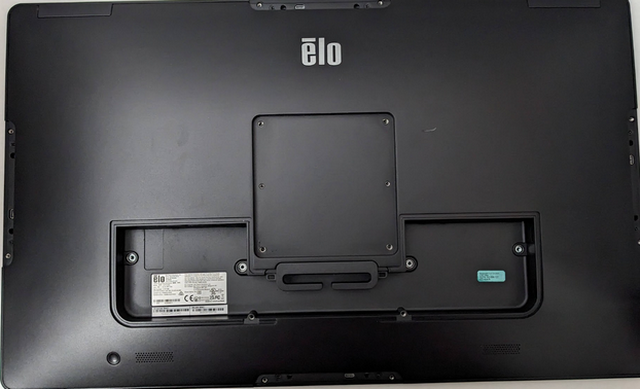

6. Retire los dos (2) tornillos en cada puerto periférico, habrá un total de ocho (8).

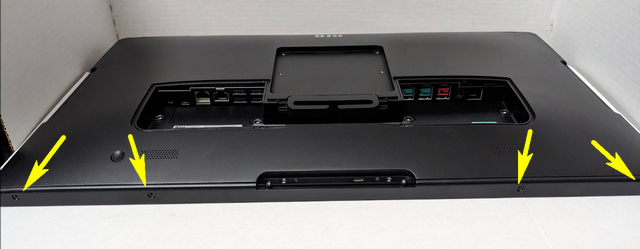

7. Retire los cuatro (4) tornillos Philips en el borde inferior de la unidad.
- Nota: En los modelos de 15 pulgadas, solo habrá dos (2) tornillos Philips en el borde inferior.

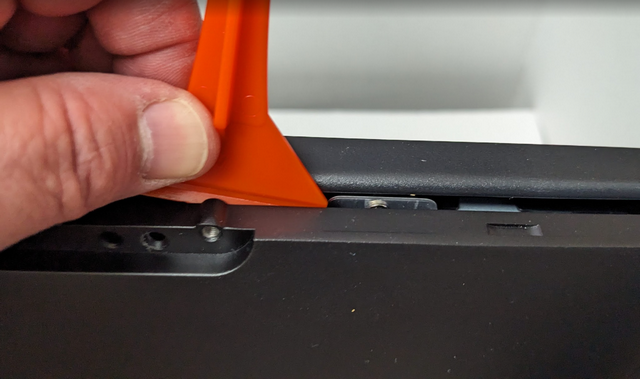

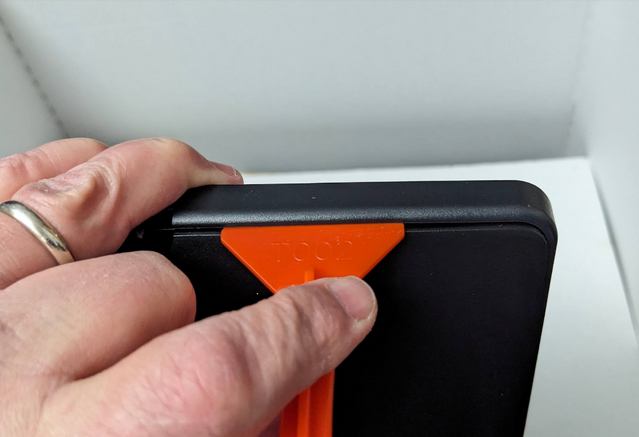

8. Usando la herramienta de palanca plástica profesional, levante la cubierta trasera lejos del marco frontal. Comience en uno de los bordes cortos y trabaje suavemente hasta que la parte trasera se separe del marco frontal.

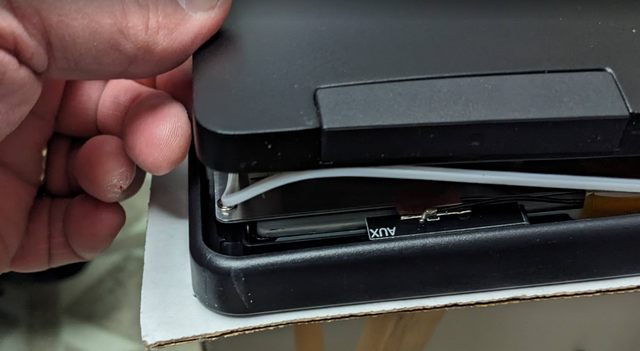

9. Levante la cubierta trasera, prestando especial atención a la junta de sellado de goma. Si la junta de goma comienza a levantarse, deténgase y tire de la junta de regreso a su posición correcta.

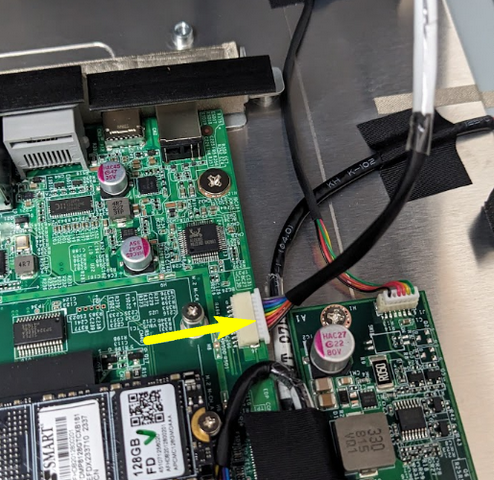

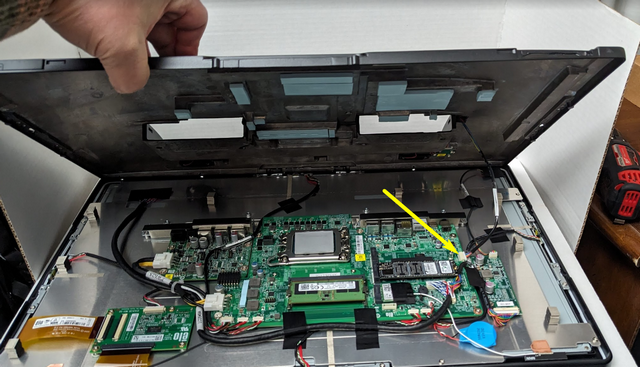

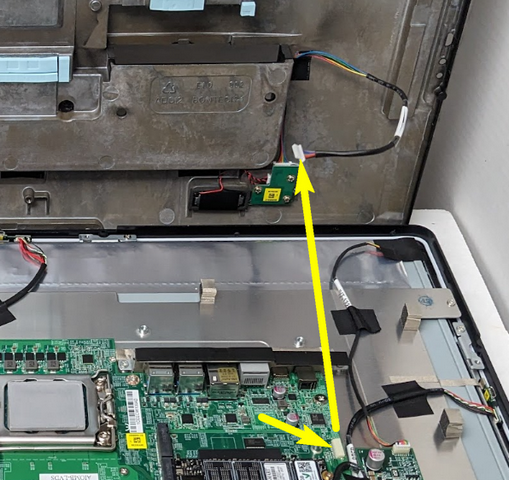

10. Cuidadosamente levante la cubierta trasera. Preste atención a la conexión de cables! Con cuidado desconecte el conector de cables de la placa.

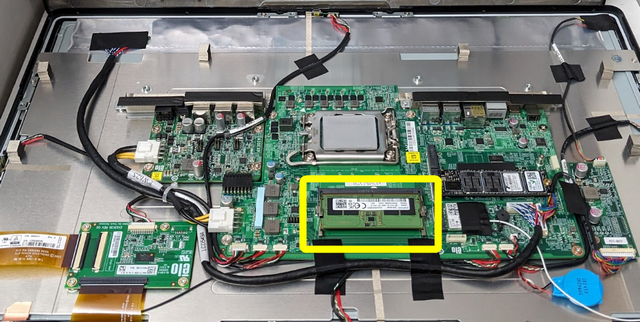

11. La RAM (Módulo de Memoria) se encuentra en la parte central superior de la placa de circuito.

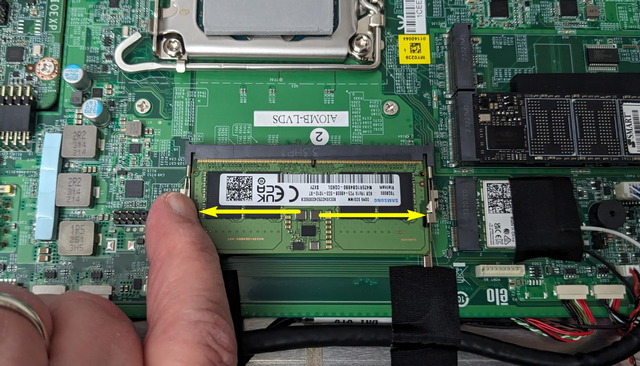

12. Presione las pestañas de retención de RAM hacia afuera para liberar el módulo de memoria.

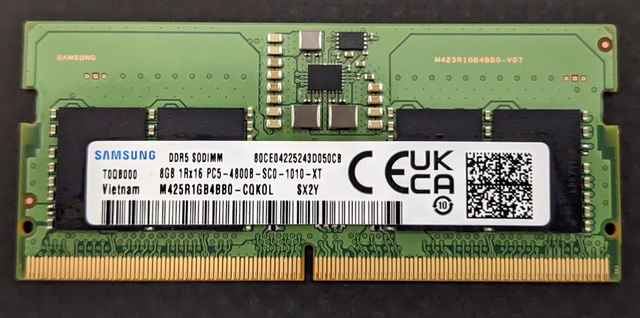

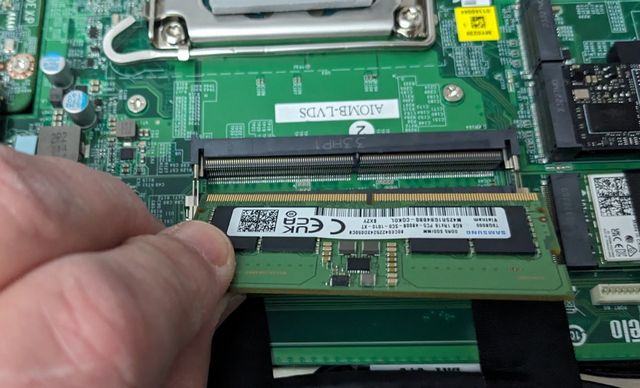

13. Reemplace/Aplique la RAM compatible.
- Nota: No mezcle fabricantes y tipos de RAM. Siempre use la misma marca y tipo de RAM al reemplazar.
14. Vuelva a ensamblar el sistema I-Series 3 de manera inversa.
