Este artículo proporciona información sobre E511572 – Delta Power Brick, 24V 180W (ADP-180WB BC)

Este bloque de alimentación se vende en el Kit de Bloque de Alimentación Elo: E845269 y se utiliza en los sistemas Elo I-Series 3 con Intel, E-Series 3 y EloPOS.

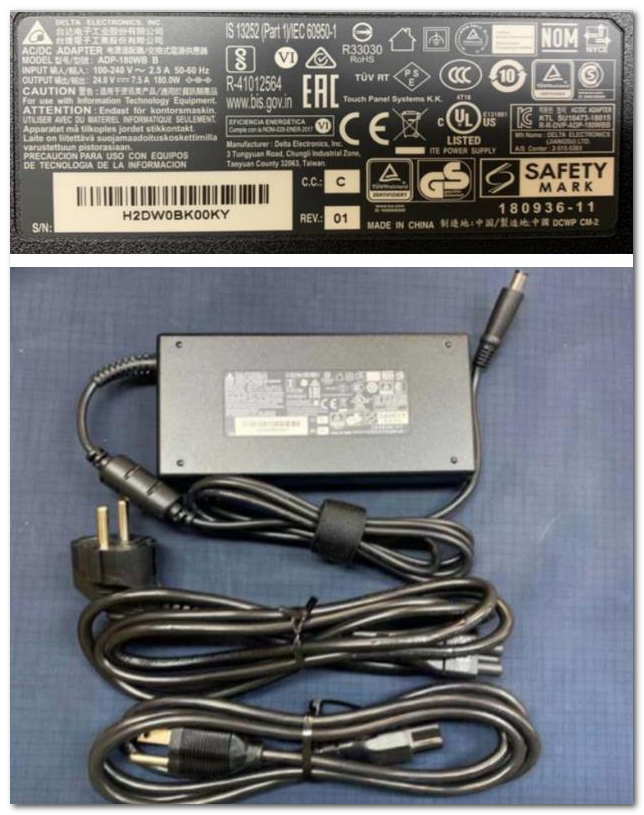

Fotos:

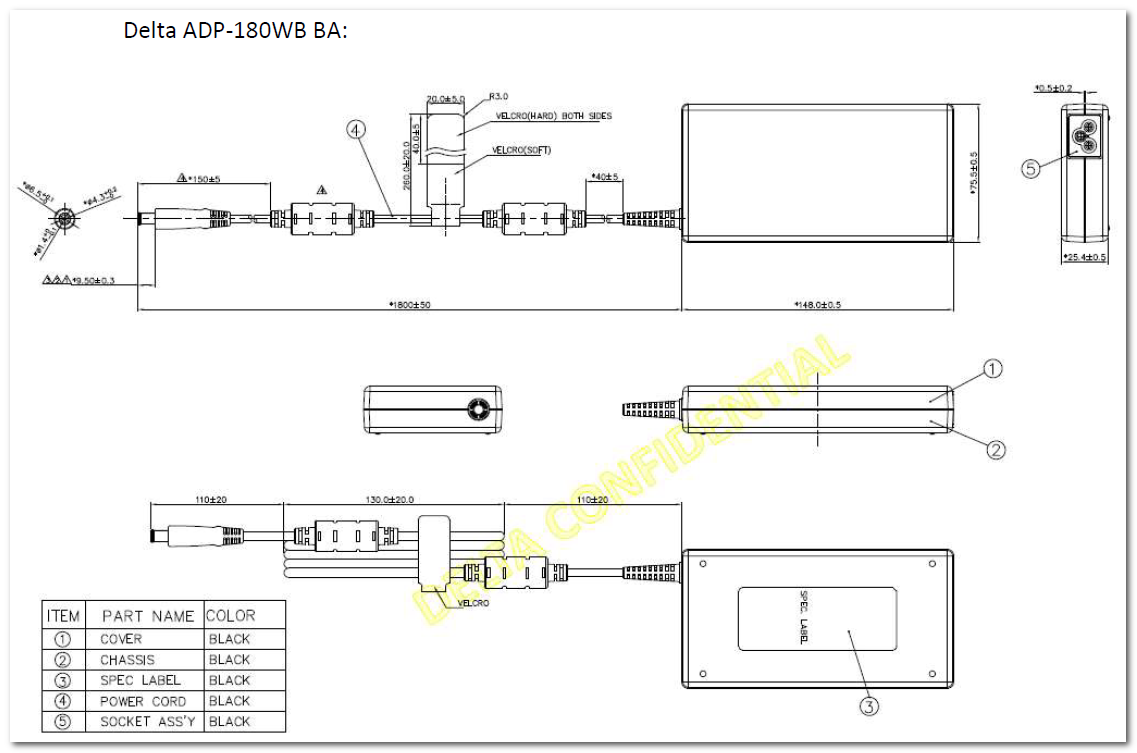

Dibujos:



Especificaciones del Adaptador de Potencia

1. Características de entrada AC:

• 1.1 Tensión de Entrada Nominal 100Vac / 240Vac
• 1.2 Rango de Tensión de Entrada Continuamente 90Vac a 264Vac
• 1.3 Rango de Frecuencia de Entrada Continuamente 47Hz a 63Hz
• 1.4 Corriente de Entrada 100Vac/50Hz, carga completa <3a></3a>
• 1.5 Corriente de Arranque: La corriente máxima de arranque y el integral de Joule se medirán a diferentes tensiones de línea a baja temperatura ambiente. <29% i2t="I2T" fuse="Fuse" &="&" bd="BD" at="at" 25℃="25℃" cold="cold" start="start"></29%>
• 1.6 Eficiencia: Eficiencia promedio en cargas del 25-50-75 y 100% de carga a 115Vac/60Hz & 230Vac/50Hz 89%
• 1.7 Requisito de Ahorro de Energía
  • 115Vac/sin carga <0.15w></0.15w>
  • 230Vac/sin carga <0.15w></0.15w>
• 1.8 Factor de Potencia (PF) (EN-61000-3-2) 230Vac/50Hz, carga completa 0.9

2. Características de salida DC:

• 2.1 Tensión de Salida Nominal Medida al final del cable DC 24V
• 2.2 Corriente de Salida En modo de tensión constante 0A a 7.5A
• 2.3 Rango de Tensión de Salida 0A a 7.5A salida al final del cable DC 24V±5%
• 2.4 Ripple de Tensión de Salida y Ruido: (0.1uF Capacitor Cerámico y 47uF Capacitor de Aluminio en paralelo entre el final del cable de salida)
  • 90Vac / 0~7.5A <380mvp-p></380mvp-p>
  • 264Vac / 0~7.5A <380mvp-p></380mvp-p>
• 2.5 Sobretensión de Salida/En Baja: 100Vac/240Vac, 0A~7.5A Vo:24V±10%
• 2.6 Tiempo de Retraso al Encender: 100Vac/240Vac, 0A~7.5A <3s.></3s.>
• 2.7 Tiempo de Retención 100Vac/240Vac, 7.5A ≧10ms
• 2.8 Tiempo de Subida 100Vac/240Vac, 0A~7.5A de 10% a 90% de Vo ≦100ms

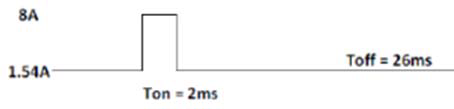

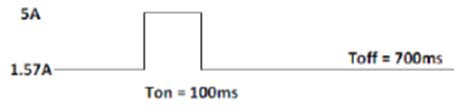

• 2.9 Cambio de Carga Dinámica: tasa de cambio: 20mA/us Vo:24V±10%

.



Tipo de Entrada AC:

• Tipo de Enchufe C6

Cable DC:

• TIPO: UL 11352 16AWG
• LARGO: 1800 mm

Dimensión del Conector DC:

• NOMBRE DEL MODELO: ADP-180WB BA
• TIPO DE ENCHUFE: CLASIFICACIÓN DE VOLTAJE JEITA RC-5320A TIPO B 5: 6.5x1.4x9.5
