Este artículo proporciona información sobre E167926 – Billion Power Brick, 24V 180W (BS180-240750MBXE0A1)

Este adaptador de corriente se vende en el Elo Power Brick Kit: E845269 y se utiliza en sistemas Elo I-Series 3 con Intel, E-Series 3 y EloPOS.

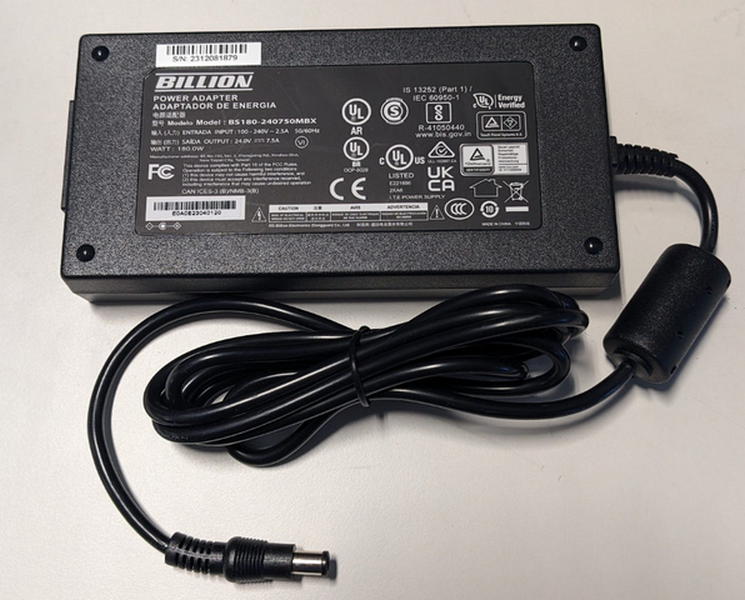

Fotos:

Dibujo:

Etiqueta:

Especificaciones:

Dimensión y Configuración

• Peso: 396g
• Pin de entrada: Desktop 3PIN / C6
• Dimensiones: 152.3 × 75.6 × 26.4 mm
• Conector de salida: Ø 6.5 × 4.3 × 1.4 mm (PIN Central) × 9.5 mm, 180°
• Color de la unidad: Negro
• Polaridad: Centro "+"
• Calificación de plástico: 94V-0
• Cable: UL11352/1866, 16AWG/1C, Longitud: 1.8M
• Núcleo EMI: 14.2 × 28.5 × 6.35 mm

Requisitos de Entrada

• Voltaje de entrada

  • Rango de operación: 100.0 - 240.0 VAC
  • Rango de diseño: 90.0 - 264.0 VAC

• Frecuencia de línea de entrada

  • Rango de operación: 50.0 - 60.0 Hz
  • Rango de diseño: 47.0 - 63.0 Hz

• Corriente de entrada

  • La corriente de entrada máxima se mide a plena carga (2.5 A) bajo condiciones de voltaje de 100.0 VAC.

• Corriente de arranque

  • <29% 230="230" i²t="I²T" fuse="Fuse" &="&" bd,="BD," with="with" less="less" under="under" vac="VAC" conditions="conditions"></29%>
  • Plena carga, corriente de arranque en frío a 25°C ≤120A/8.3ms

• Consumo de energía

  • El consumo del suministro de energía es menor de 0.21 vatios bajo condiciones de voltaje de entrada de 115.0/230.0 VAC.

• Eficiencia

  • Debe proporcionar una eficiencia promedio cuando se mide a 25%, 50%, 75% y 100% de carga bajo condiciones de 115.0/230.0 VAC (60/50Hz) después de un período de quemado de 30 minutos.

Tensión de salida nominal

• Tensión de salida CC: 24.0V
• Rango de regulación de tensión: 22.8V - 25.2V
• Carga (A):
  • Mínimo: 0.0A
  • Máximo: 7.5A
  • Pico: 20A
