Cet article explique comment mettre à jour le firmware des moniteurs tactiles Elo IDS.

I. Matériel requis :

* Ordinateur hôte Windows XP ou Windows 7
* Câble vidéo (VGA, HDMI ou DisplayPort)
* Câble USB (type A à type B)
* CDM v2.12.06 certifié WHQL.zip
* CP210x_Windows_Drivers
* ISP_Tool V4.5.183.exe

2. Étapes pour mettre à niveau le firmware des séries IDS 01/02 :
Connectez le câble vidéo et le câble USB de l'ordinateur hôte au moniteur. Allumez le moniteur et l'ordinateur hôte.

1. Copiez le contenu du dossier CDM v2.12.06 certifié WHQL.zip sur le bureau.
2. Installez l'application dpinst-amd64.exe. (Utilisez dpinst-x86.exe pour les machines 32 bits)
3. Installez les pilotes CP210x_Windows_Drivers en fonction de la machine Windows sur le système.

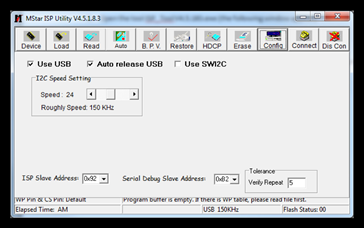

4. Ouvrez l'outil ISP_Tool V4.5.183.exe (la fenêtre suivante apparaît) a. Cliquez sur l'onglet CONFIG



b. Sélectionnez les cases à cocher « Utiliser USB et auto relâchement USB ». Réglez la vitesse I2C sur 24 (des vitesses supérieures à 24 ne sont pas recommandées).

5. Cliquez sur l'onglet Connecter.
Une fenêtre contextuelle indiquant le type de périphérique va s'ouvrir (comme la fenêtre ci-dessous). Appuyez sur OK.

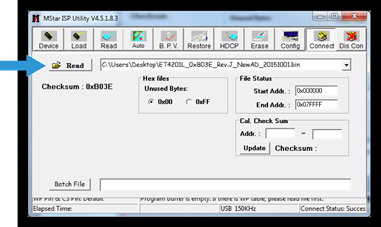

6. Cliquez sur l'onglet Lire
a. Sélectionnez le bouton Lire et choisissez le fichier firmware à utiliser.

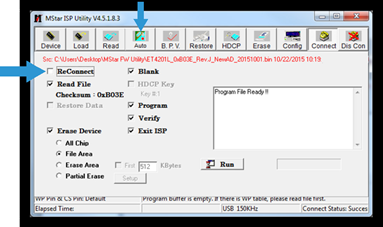

7. Sélectionnez l'onglet Auto et décochez la case ReConnect.



8. Sélectionnez Exécuter. Cela démarrera le processus de mise à jour du firmware. Veuillez noter que ce processus prendra quelques minutes. Assurez-vous de ne déconnecter aucun câble ou de toucher l'affichage pendant que le firmware est en cours de mise à jour.

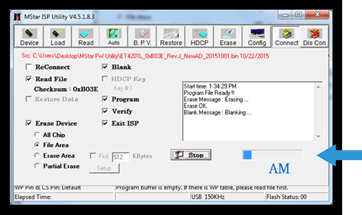

9. Vous verrez la barre d'état affichant la progression

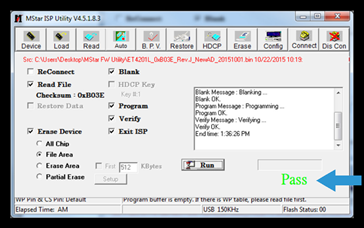

10. Lorsque le processus est terminé, le moniteur redémarrera. Après un redémarrage du moniteur, vous verrez PASS en vert sous la barre d'état. Le firmware sera maintenant mis à jour vers la dernière version.
