Cet article explique comment entrer dans le menu OSD de fabrication sur les moniteurs Elo IDS série 04/54.

Suivez l'une des options ci-dessous pour entrer dans le menu OSD de fabrication des moniteurs IDS série 04/54 d'Elo, qui inclut les modèles suivants : 3204L, 4304L, 5054L, 5554L, 6554L

Option 1 : Utilisation d'une télécommande OSD filaire
Avec le moniteur éteint, maintenez le bouton Sélection et appuyez sur le bouton Alimentation. Cela ouvre le menu OSD de fabrication.

Option 2 : Utilisation des contrôles du moniteur sans télécommande OSD
Avec le moniteur éteint, maintenez le bouton Menu et appuyez sur le bouton Alimentation. Cela ouvre le menu OSD de fabrication.

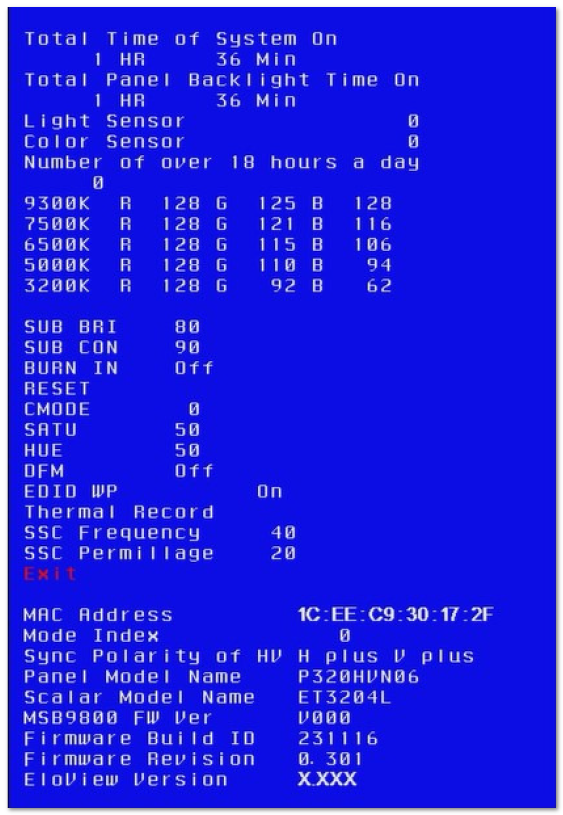

MENU :

Temps total du système allumé [HR] [Min]
Temps total d'illumination du panneau [HR] [Min]
Capteur de lumière [Valeur réelle du capteur de lumière]
Capteur de couleur [Valeur réelle du capteur de couleur]
Nombre de jours dépassant 18 heures [valeur entière]

9300K R[0-255], G[0-255], B[0-255]
7500K R[0-255], G[0-255], B[0-255]
6500K R[0-255], G[0-255], B[0-255]
5500K R[0-255], G[0-255], B[0-255]
3200K R[0-255], G[0-255], B[0-255]

SUB BRI [0-100]
SUB CON [0-100], Par défaut : 90
BURN IN [ON/OFF], Par défaut : OFF
RESET Réinitialisation d'usine
CMODE [0-10]
SATU [0-255]
HUE [0-255]
ELO LOGO [ON/OFF], Par défaut : ON

DFM [ON/OFF], Par défaut : OFF
EDID WP [ON/OFF], Par défaut : ON
Enregistrement thermique
Fréquence SSC
Permillage SSC
EXIT

Indice de mode
Polarité de synchronisation de HV
Nom du modèle du panneau
Nom du modèle du scaler
Révision FW du scaler
Révision FW IoT

Mode Débogage
Utilisation des boutons du moniteur : Lorsque le moniteur est éteint, maintenez le bouton Vidéo et appuyez sur le bouton Alimentation en même temps pour afficher le menu du mode Débogage.
Utilisation de la télécommande OSD : Lorsque le moniteur est éteint, maintenez le bouton Menu et appuyez sur le bouton Alimentation en même temps pour afficher le menu du mode Débogage.

Pendant le mode débogage :

1. Le message OOR (Hors de portée) est supprimé. L'OSD montre des paramètres de diagnostic pendant que le moniteur affiche la vidéo. Toutes les touches sont désactivées sauf la touche Alimentation. Les paramètres incluent l'état OOR, l'indice de mode, le timing, les totaux horizontaux et verticaux, la fréquence horizontale et verticale, la polarité de synchronisation horizontale et verticale, la position horizontale et verticale, et l'horloge de pixels. La source vidéo active doit n'afficher ou signaler aucun détecté.

2. L'écran de démarrage d'Elo est désactivé.
   Pour quitter le mode débogage, éteignez le moniteur.
