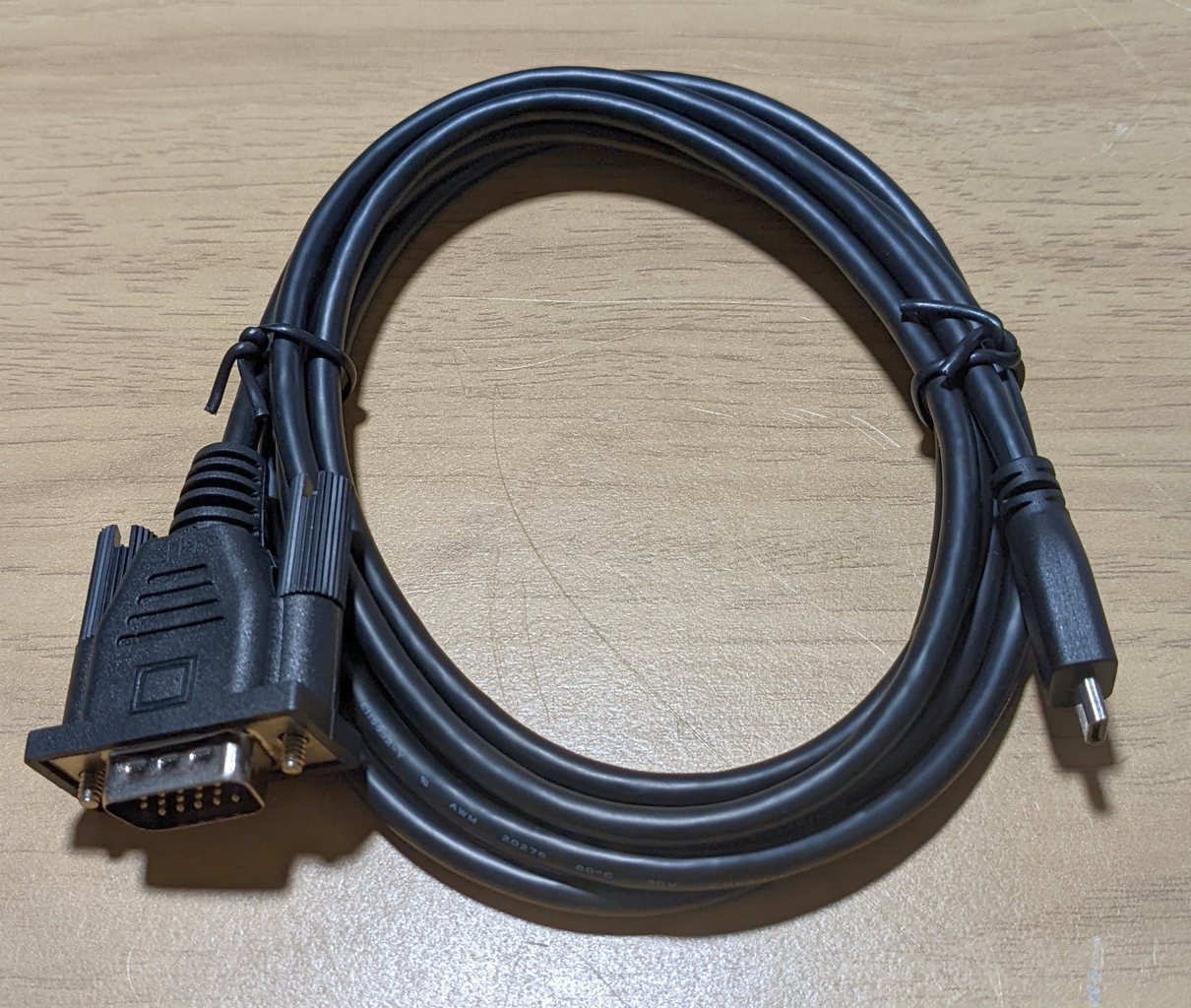

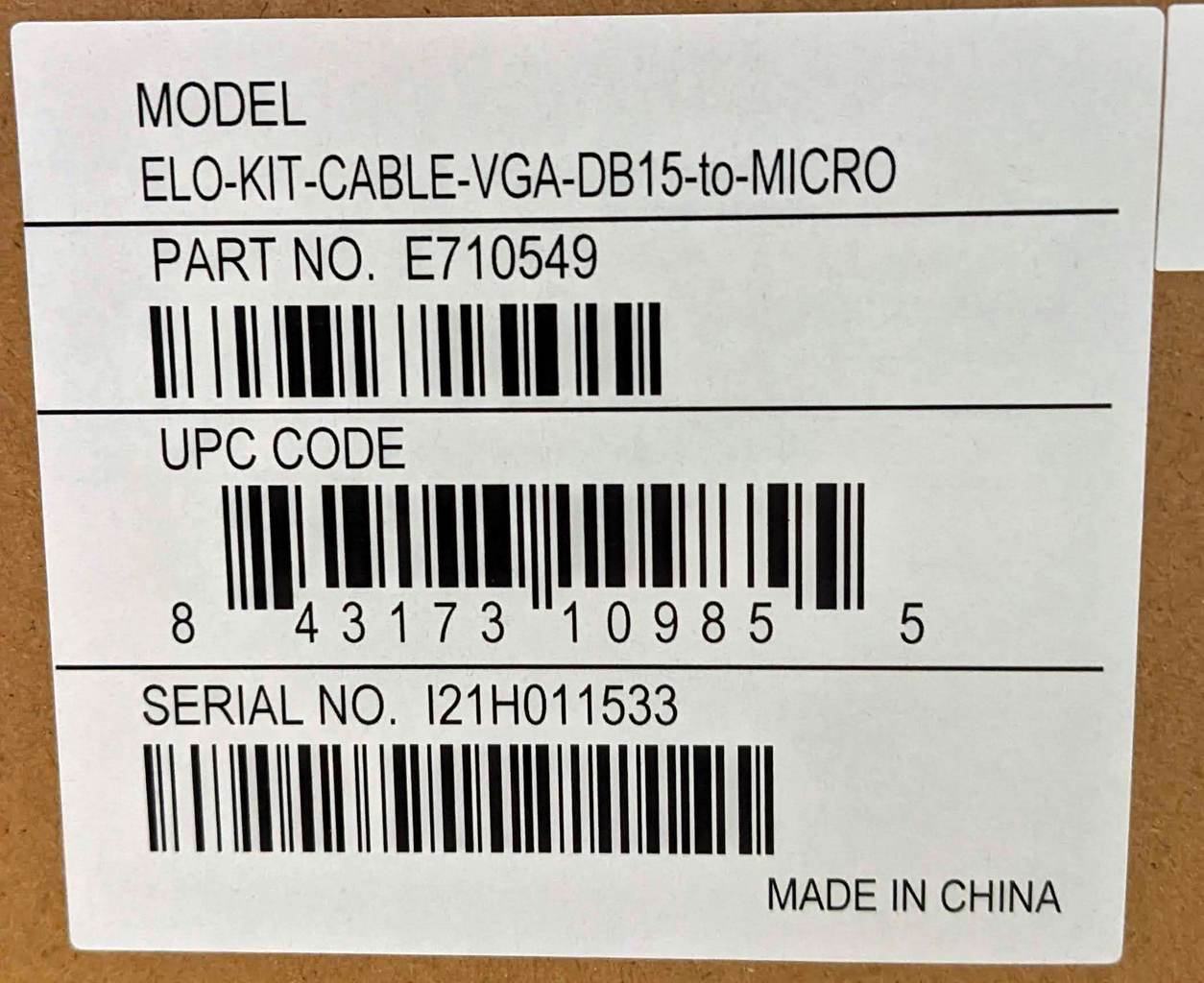

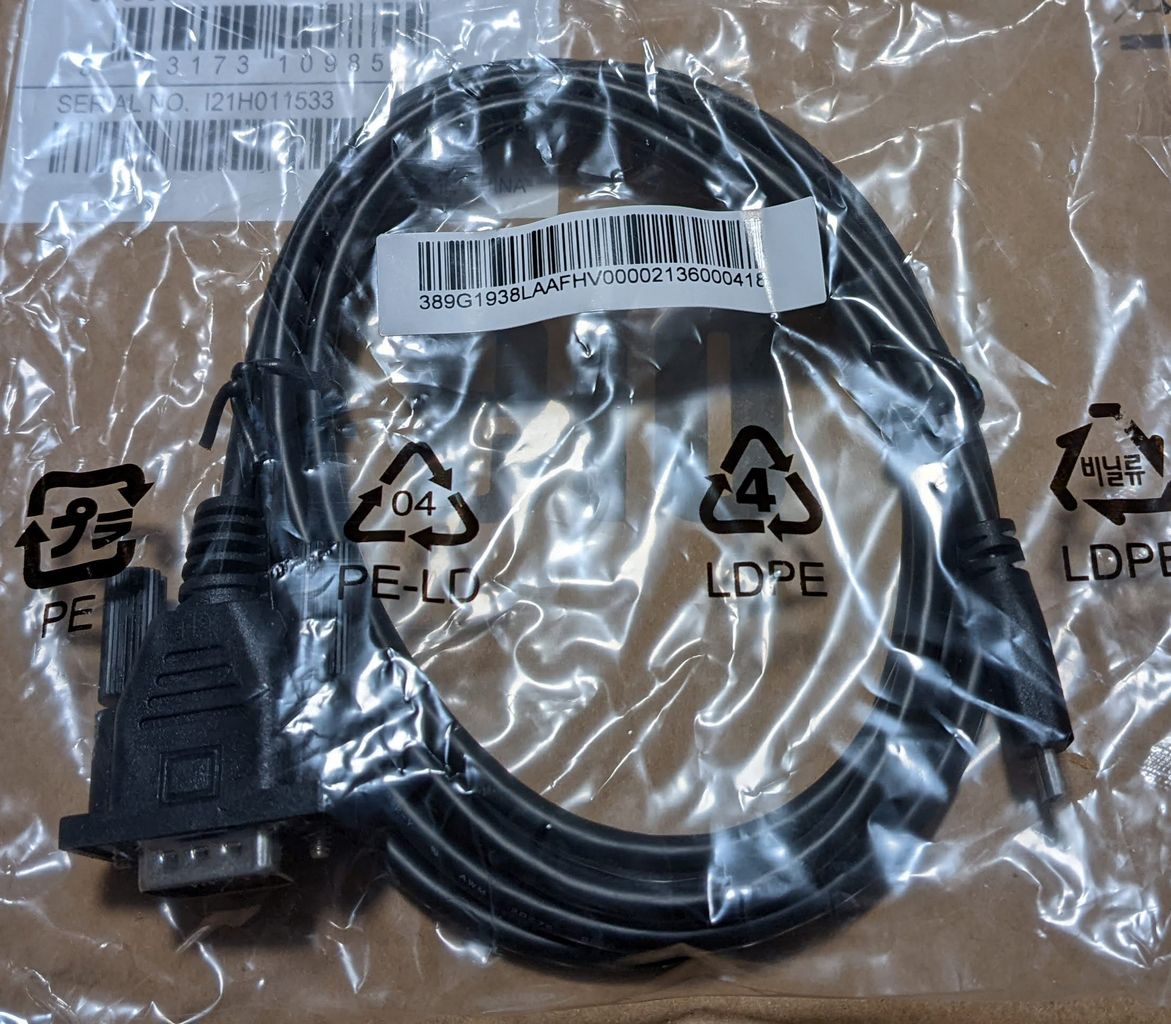

Cet article fournit plus d'informations sur le P/N Elo : E710549, Kit de câble VGA-DB15 vers Micro

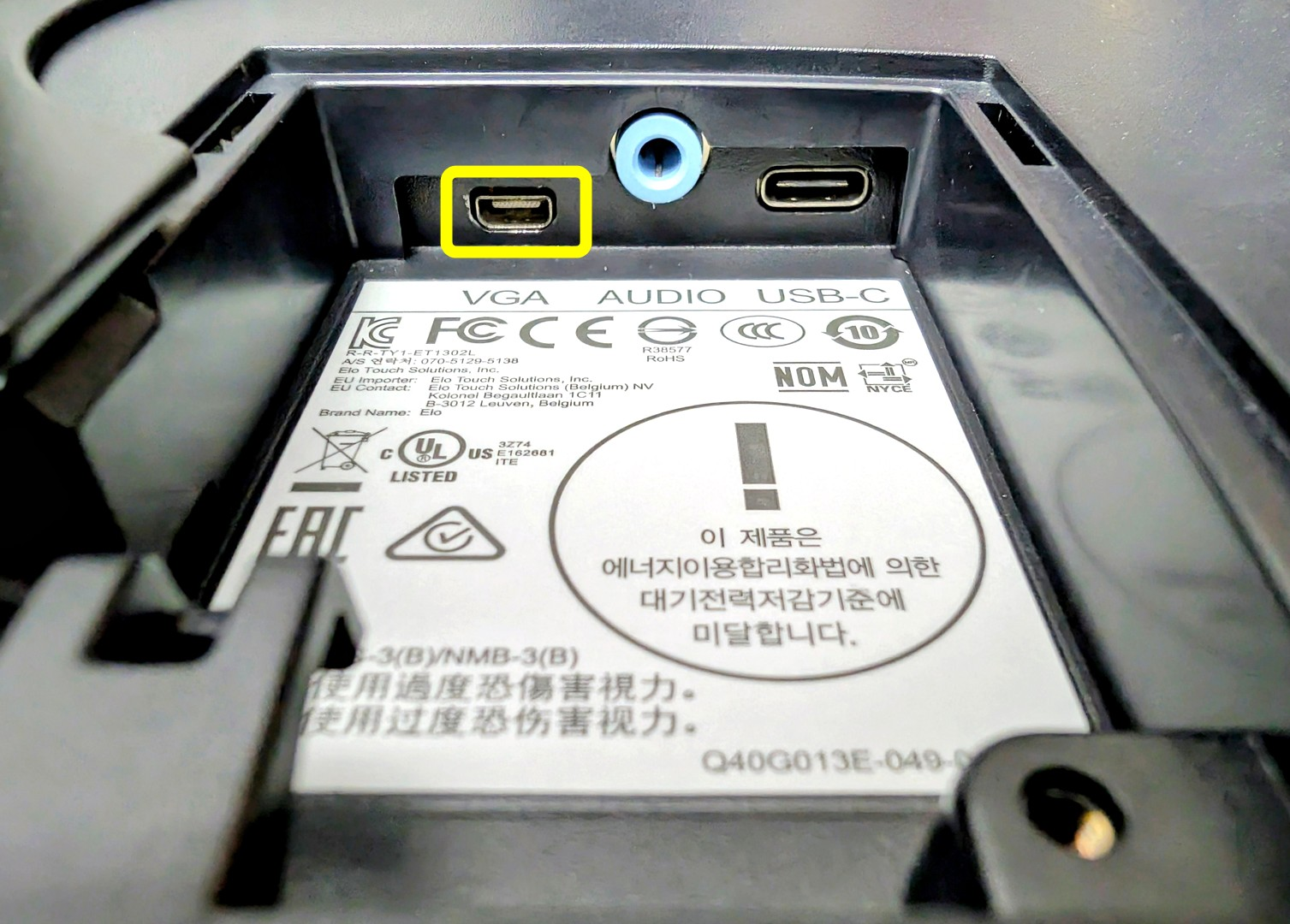

Le P/N Elo : E710549, Kit de câble VGA-DB15 vers Micro est destiné à être utilisé sur les moniteurs Elo 1002L, 1302L et 1502L qui sont équipés d'entrées VGA au format Micro-HDMI. Ce câble est utilisé pour connecter un ordinateur disposant d'une sortie VGA standard à un moniteur Elo équipé d'une entrée VGA au format Micro-HDMI.

Ce câble est la propriété d'Elo Touch Solutions et fabriqué uniquement pour nos moniteurs équipés de l'entrée VGA au format Micro-HDMI spéciale. Il n'existe pas de substituts de tiers disponibles. Le câble ne transmet qu'un signal analogique, il ne transmet aucun signal HDMI. Vous ne pouvez pas connecter un câble micro-HDMI standard avec des signaux HDMI au port VGA du moniteur Elo, car il ne fonctionnera pas. Vous ne pouvez pas utiliser un simple convertisseur HDMI vers VGA, car ceux-ci sont conçus pour transférer un signal source HDMI vers une entrée VGA analogique. Ces types d'adaptateurs ne sont pas rétrocompatibles. Voir plus d'informations ici.

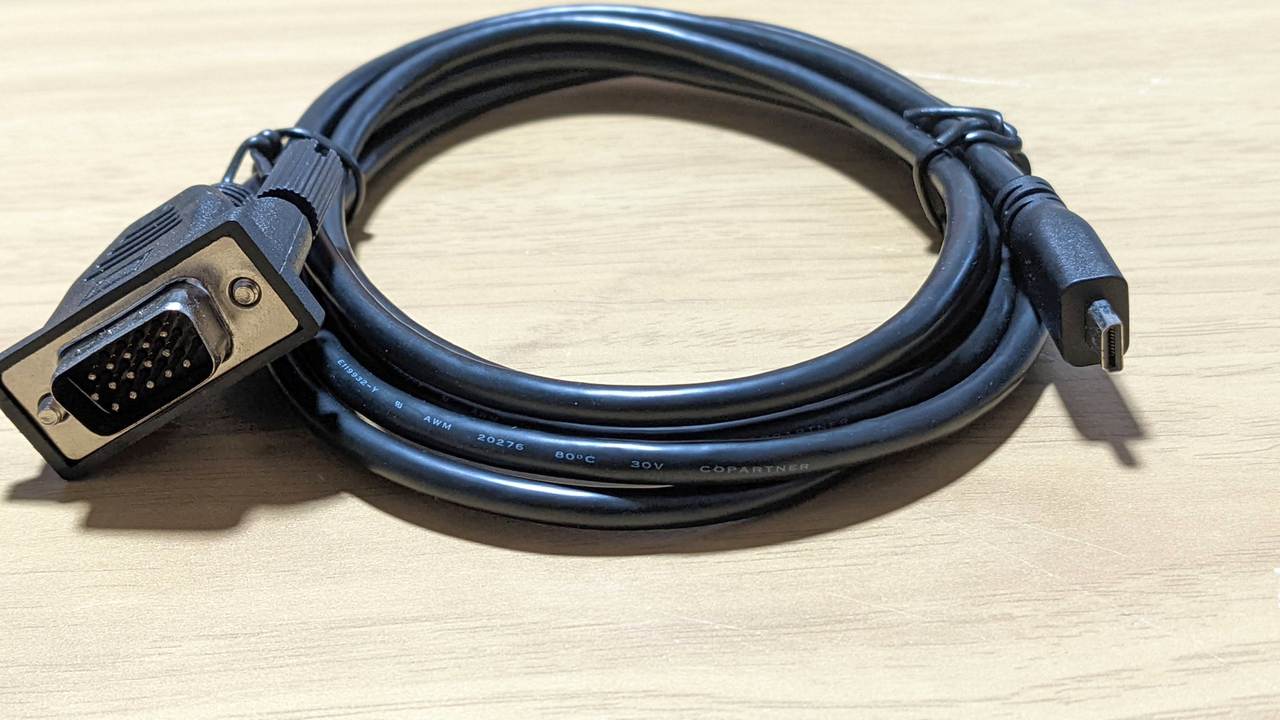

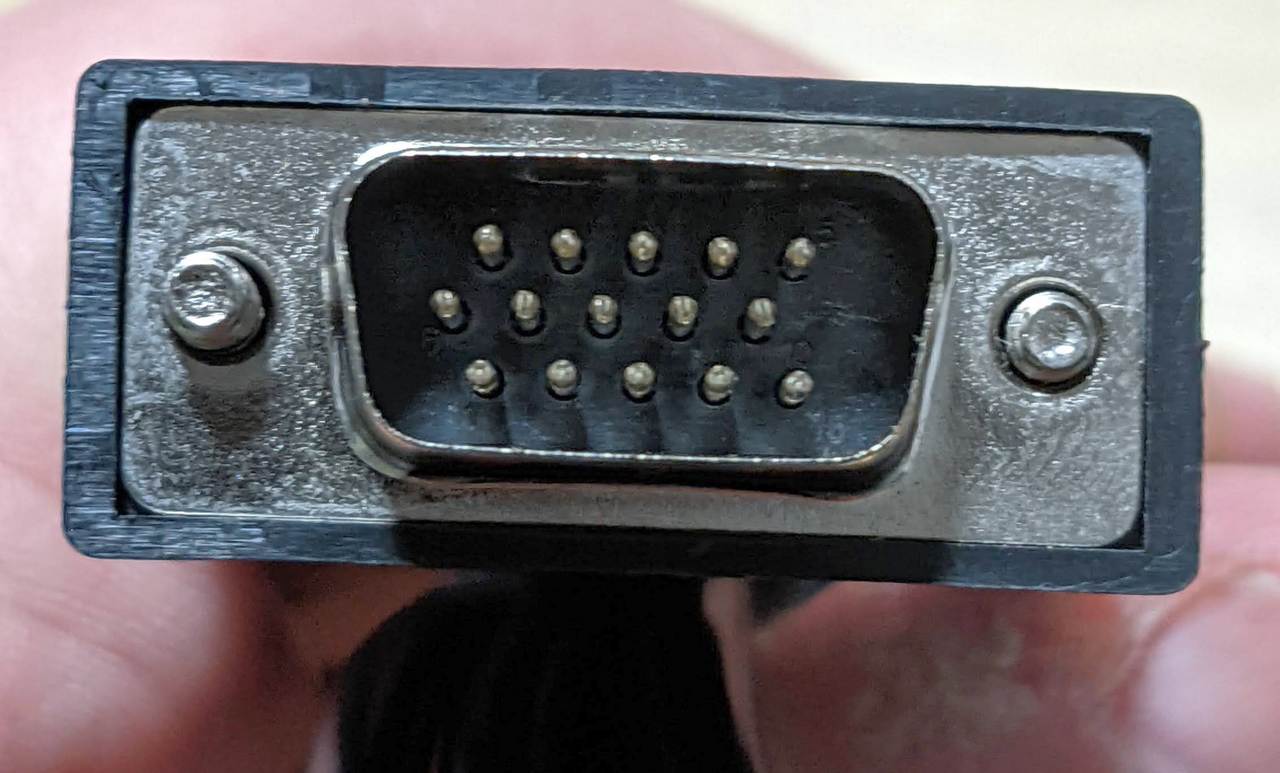

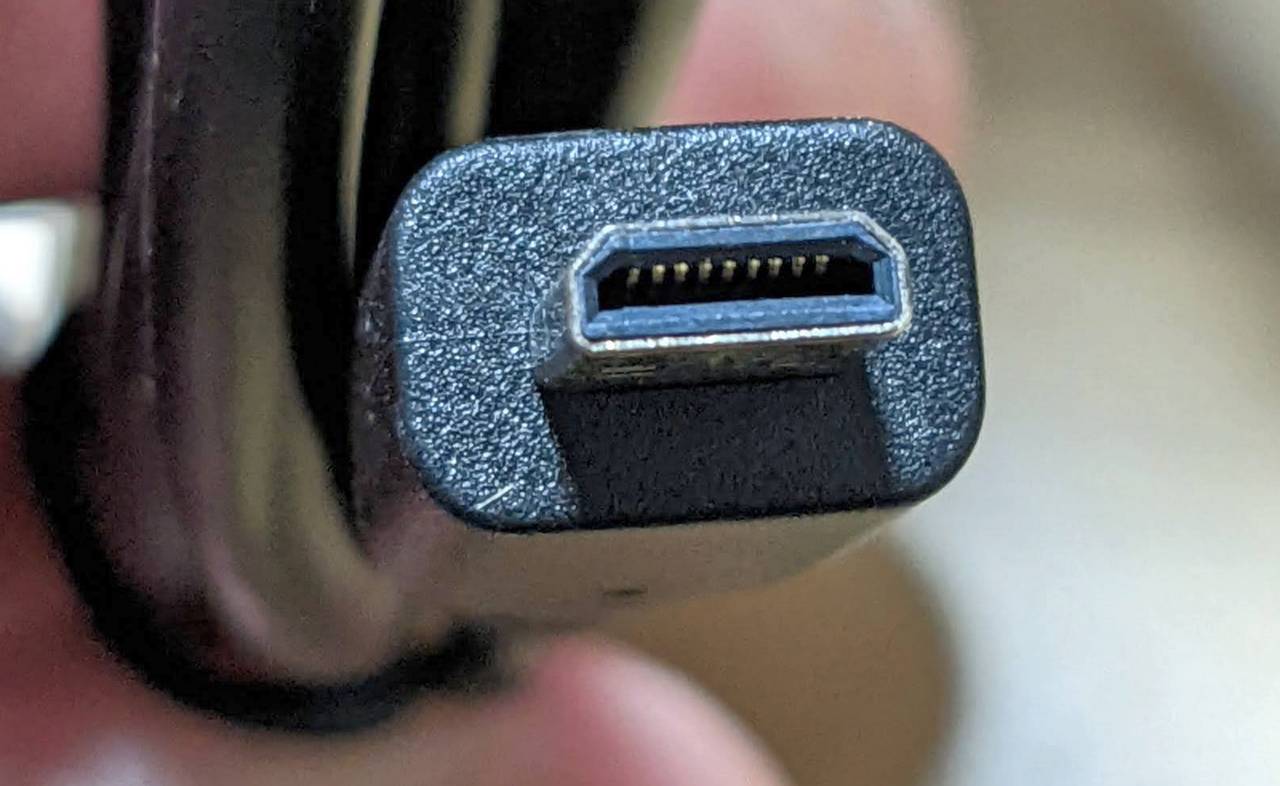

Le câble VGA vers Micro-HDMI standard doit comporter un type de fiche. Un côté (P1) doit être une fiche mâle VGA standard, l'autre côté (P2) doit être Micro-HDMI. Le câble doit mesurer 1,8 m de long, noire

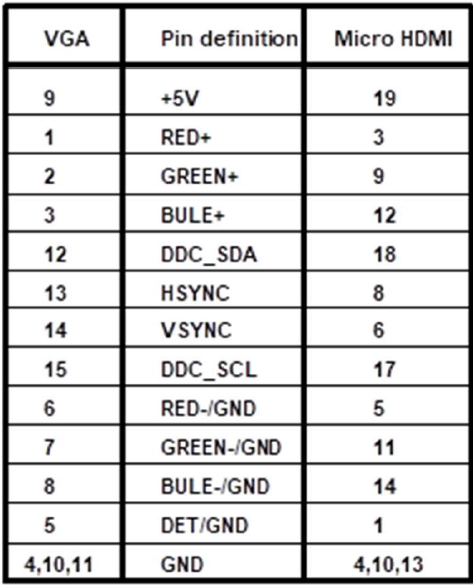

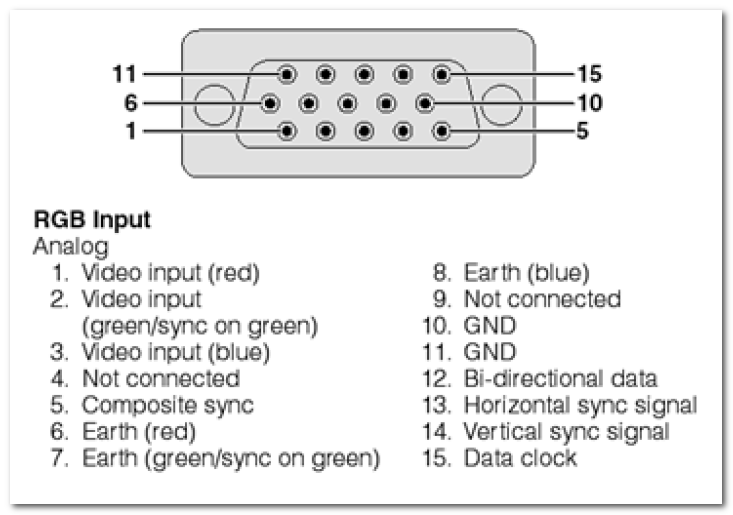

• Le schéma de câblage du connecteur VGA mâle standard doit être comme suit :

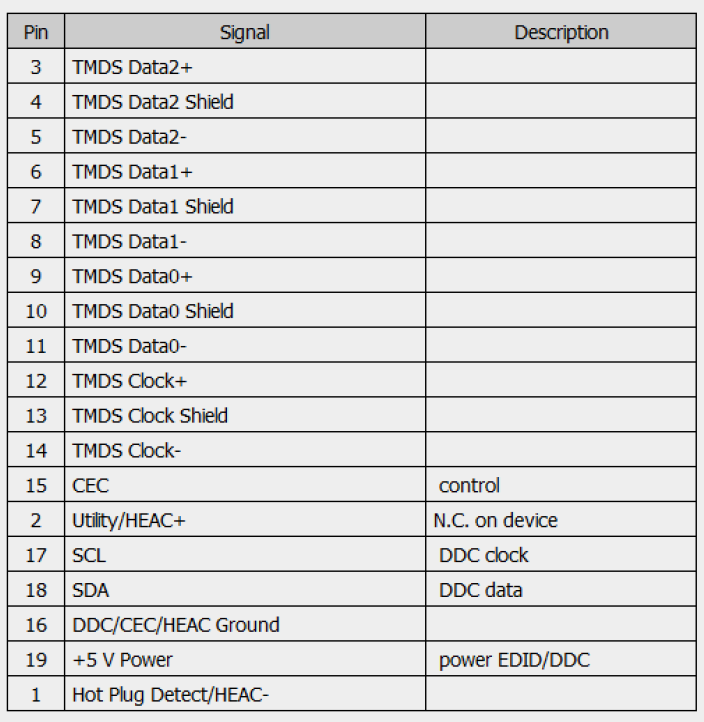

• Le schéma de câblage Micro-HDMI standard doit être comme suit :
