Cet article fournit le protocole série et le schéma de broches pour la prise TRS rs232 du moniteur Elo 5553L

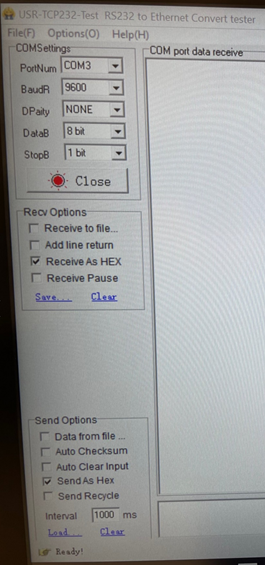

Le protocole série RS232 utilisé sur les moniteurs Elo 5553L/6553L IDS est indiqué ci-dessous.
- Débit BAUD = 9600
- Parité = AUCUNE
- Bits de données = 8
- Bits d'arrêt = 1

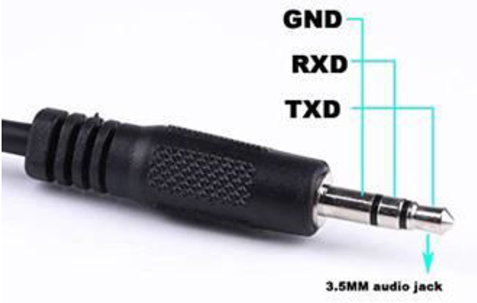

Le schéma de broches et le diagramme de la prise TRS 3,5 mm pour le RS232 est montré ci-dessous.
