Cet article explique quelles sont les options de montage pour les moniteurs Open Frame de la série 63

Informations générales sur le montage

Le texte OSD peut être tourné entre le mode portrait et le mode paysage via le menu OSD pour mieux s'adapter à votre orientation de montage.

Mode Portrait et Mode Paysage

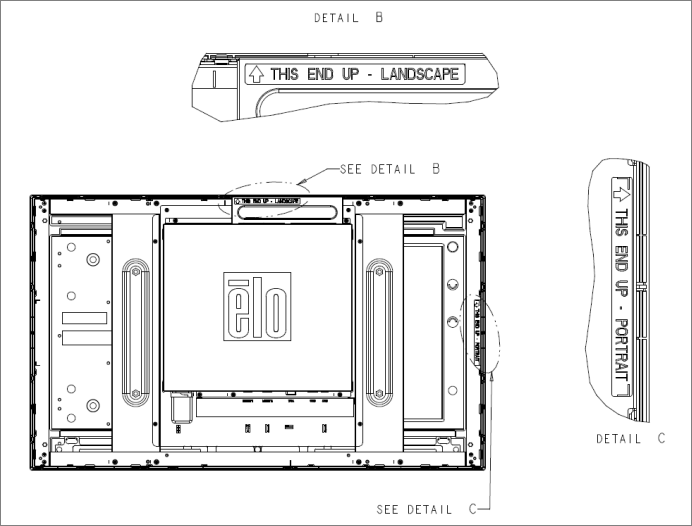

Le moniteur ne peut être installé qu'en mode portrait ou paysage selon le diagramme ci-dessous. L'autocollant THIS END UP indiquera vers le haut.

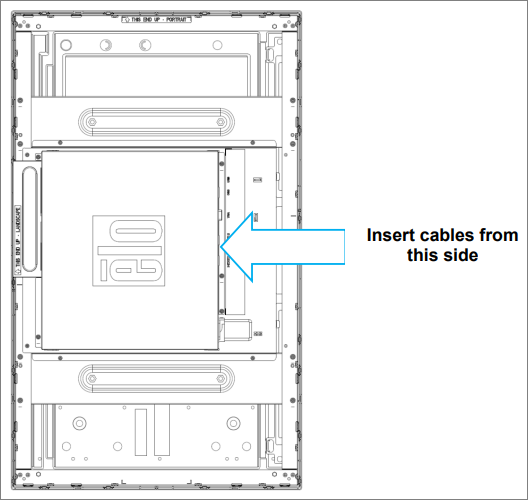

Le mode portrait ne peut être installé qu'à un angle de 90 degrés, de sorte que le logo Elo à l'arrière soit tourné vers la gauche et que les câbles soient connectés du côté droit, comme le montre l'image suivante.

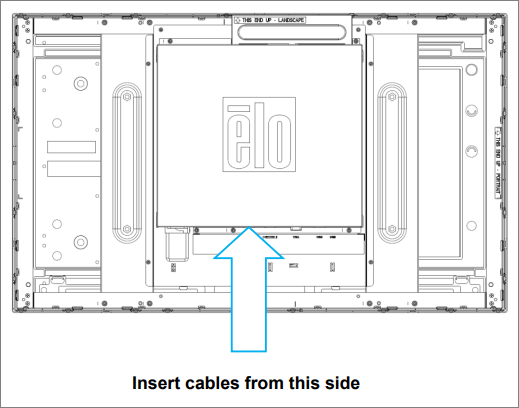

Le mode paysage ne peut être installé qu'à 0 degrés, de sorte que le logo Elo à l'arrière ne soit pas tourné et que les câbles soient connectés par le bas, comme le montre l'image ci-dessous.



Montage latéral
Des trous filetés sont fournis sur les côtés du moniteur pour le montage.




Supports de montage affleurants
Les supports de montage affleurants sont inclus dans la boîte et dans un kit optionnel pour ET3263L/ET4363L.

Montage VESA arrière

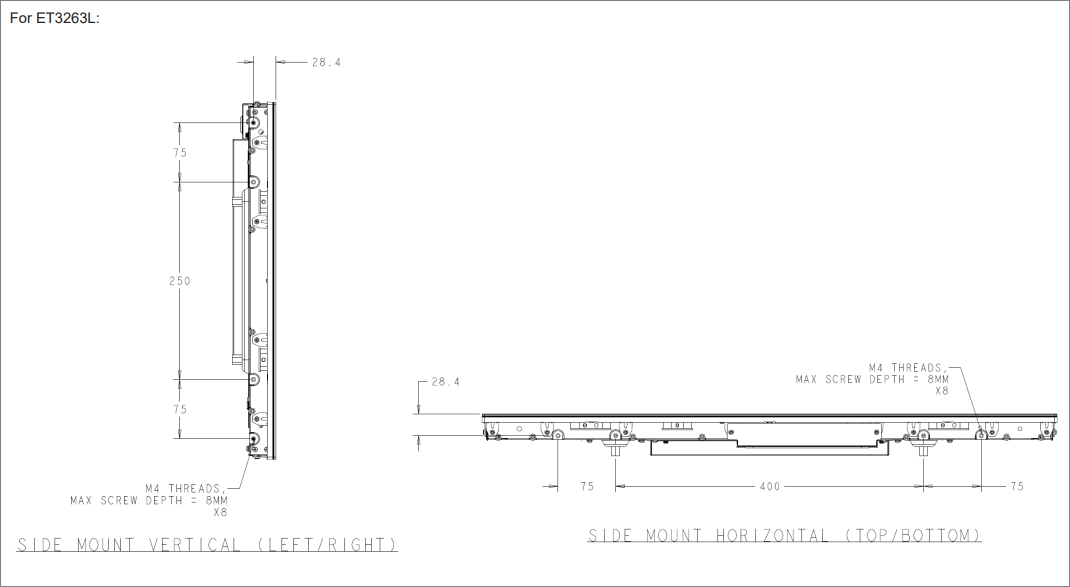

• Pour ET3263L :

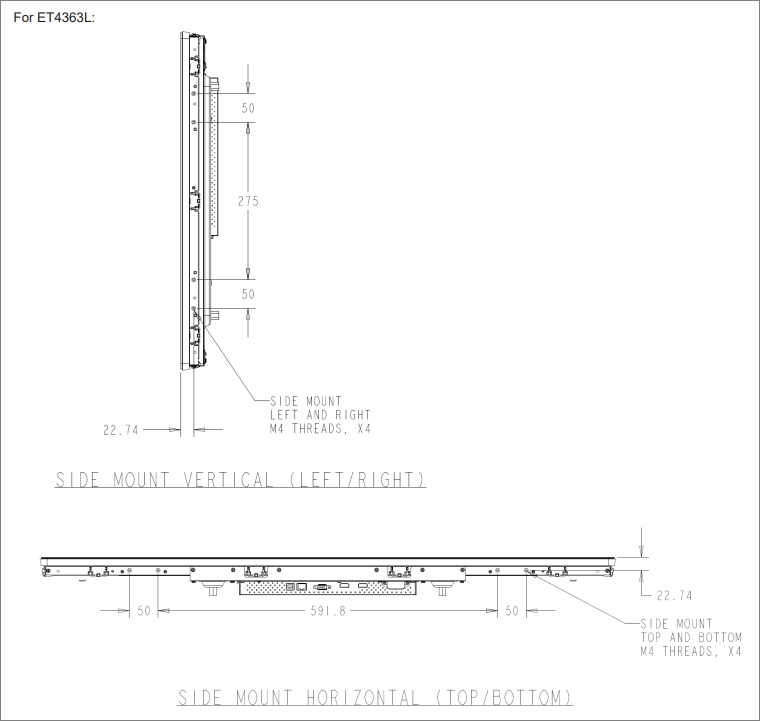

• Pour ET4363L :

Consultez www.elotouch.com pour des dessins dimensionnels.
