Où puis-je trouver des informations sur P/N : E571601, Kit d'alimentation pour Europe et Corée ?

Cet article explique comment trouver des informations sur P/N : E571601, Kit d'alimentation pour l'Europe et la Corée

Les informations ci-dessous concernent le bloc d'alimentation de 50W vendu pour les moniteurs Elo Open Frame utilisés en Europe et/ou en Corée.

Kit de bloc d'alimentation Elo, P/N : E571601
Code UPC : 741149326070
Description P/N Elo : ELO-PWR-BRICKCAB-LVL6-EU-KR-12V, 50W-R
Zone géographique prévue : Europe ou Corée
P/N de la base de l'adaptateur secteur : E217485

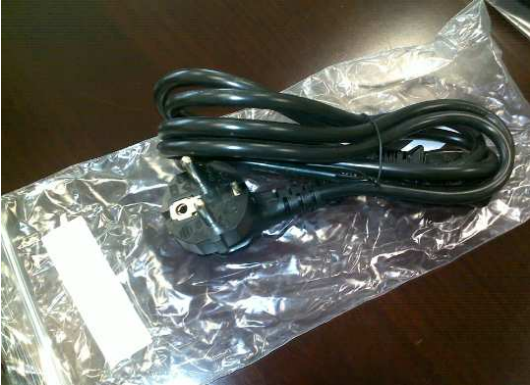

Description du câble d'alimentation AC : Noir, 1,8 m, prise EU/KR vers IEC 60320-C13

Spécifications :

1. PORTÉE
• Ce document définit la spécification pour le bloc d'alimentation Delta ADP-50YH.

2. DESCRIPTION GÉNÉRALE
• Bloc d'alimentation externe de 50W ・Niveau VI ・LPS ・Conforme RoHS

3. SPÉCIFICATIONS GÉNÉRALES
• Bloc d'alimentation Delta
• Dimensions 120mm (L) × 52,5mm (l) × 32,5mm (h) ou 110mm (L) × 62,0mm (l) × 31,5mm (h) (sans protrusion et câble)
• Poids - Environ 284g
• Prise - 3 broches (IEC60320-1 C14)
• Couleur - Noir
• Sortie - câble DC

o Longueur Environ 1,8 m
o Câble 17AWG
o Prise Extérieure φ5,5 Intérieure φ2,1

4. SPÉCIFICATIONS ENVIRONNEMENTALES
• Température de fonctionnement 0～40℃
• Humidité de fonctionnement Delta : 8～95%RH (sous non-condensation）
• Température de stockage Delta : -20～95℃
• Humidité de stockage 10～90%RH (sous non-condensation）5～95%RH (sous non-condensation）

5. SPÉCIFICATIONS D'ENTRÉE
• Tension

o Tension nominale AC100-240V
o Plage de fonctionnement AC90-264V

• Fréquence

o Tension nominale 50 ／60Hz
o Plage de fonctionnement 47-63Hz

• Courant d'entrée AC - Delta : Max.1.7A

6. SPÉCIFICATIONS DE SORTIE (BLOC D'ALIMENTATION）
• Tension nominale - DC12V
• Courant de sortie - Max. 4.16A
• Tension de ripple - Moins de 300mVp-p (sous entrée de puissance AC normale）

7. SPÉCIFICATIONS DE SÉCURITÉ
• Courant de fuite - Delta : moins de 0.60mA
• Tension d'épreuve - 3000VAC, moins de 10mA, 1 seconde
• Résistance d'isolation - DC500V, plus de 20MΩ, 1 seconde
• Autres

o Fonction OVP
o Fonction SCP

8. RÉGLEMENTATION
• Bloc d'alimentation

o Sécurité : PSE, UL, c-UL, Marque S d'Argentine, PSB, GOST, NOM, TUV-GS, KC, CCC, BSMI
o EMI : VCCI-B, CE, FCC, C-Tick

9. FIABILITÉ
• MTBF - Delta : 100,000 heures (sous 25℃）

10. PRÉCAUTIONS ET AUTRES
• Pour le bloc d'alimentation uniquement
• Garantie annulée en cas de modification par le client.
• Changement de spécifications - Cette spécification sera mise à jour sans préavis.

Photos

E005277 photo1.jpg
E005277 photo2.jpg

Dessins
