Cet article fournit des informations techniques sur P/N : E695530, chargeur 18W USBC PD avec options de prise (US, UE, UK).
Ce bloc d'alimentation est fourni avec l'appareil Elo Pay de 7 pouces.
Spécifications du bloc d'alimentation – Numéro de pièce Billion BQ018-090200CXXMEW0
Tensions de sortie
5V / 3A
9V / 2A
5.9V / 3A
11V / 2A
Spécifications électriques
Exigences d'entrée
Tension d'entrée
Plage de fonctionnement : 100 – 240 VAC
Plage de conception : 90 – 264 VAC
Fréquence de ligne d'entrée
Plage de fonctionnement : 50 – 60 Hz
Plage de conception : 47 – 63 Hz
Courant d'entrée
Maximum : 0.6 A à pleine charge avec 230 VAC
Courant d'appel
Maximum : 70A à 230 VAC (démarrage à froid, pleine charge, 25 ℃)
Une interruption d'entrée suffisante pour tomber en dessous de la régulation réinitialisera la limitation du courant d'appel.
Consommation d'énergie
< 0.075 W à l'entrée 115/230 VAC avec sortie 5V
Efficacité
Mesurée à 25 %, 50 %, 75 % et 100 % de charge avec une entrée 115/230 VAC (60/50Hz), après 30 minutes de rodage.
| Sortie | DOE VI | CoC V5 Niveau II |
|---|---|---|
| 5V / 3A | 81.39% | 81.84% |
| 9V / 2A | 85.00% | 85.45% |
| 5.9V / 3A | 82.39% | 82.92% |
| 11V / 2A (maximum 18W) | 85.00% | 85.45% |
Exigences de sortie
Tension nominale de sortie
Mode PD :
| Sortie | Régulation de tension | Plage de charge |
|---|---|---|
| 5.0V | 4.75V – 5.25V | 0A – 3A |
| 9.0V | 8.55V – 9.45V | 0A – 2A |
Mode PPS :
| Sortie | Régulation de tension | Plage de charge |
|---|---|---|
| 3.3V – 5.9V | 3.135V – 6.195V | 0A – 3A ±150mA |
| 3.3V – 11V | 3.135V – 11.55V | 0A – 2A ±150mA (maximum 18W) |
Charge de pointe
À la sortie 5V : 6.0A / 1ms dans des conditions d'entrée 115/230 VAC.

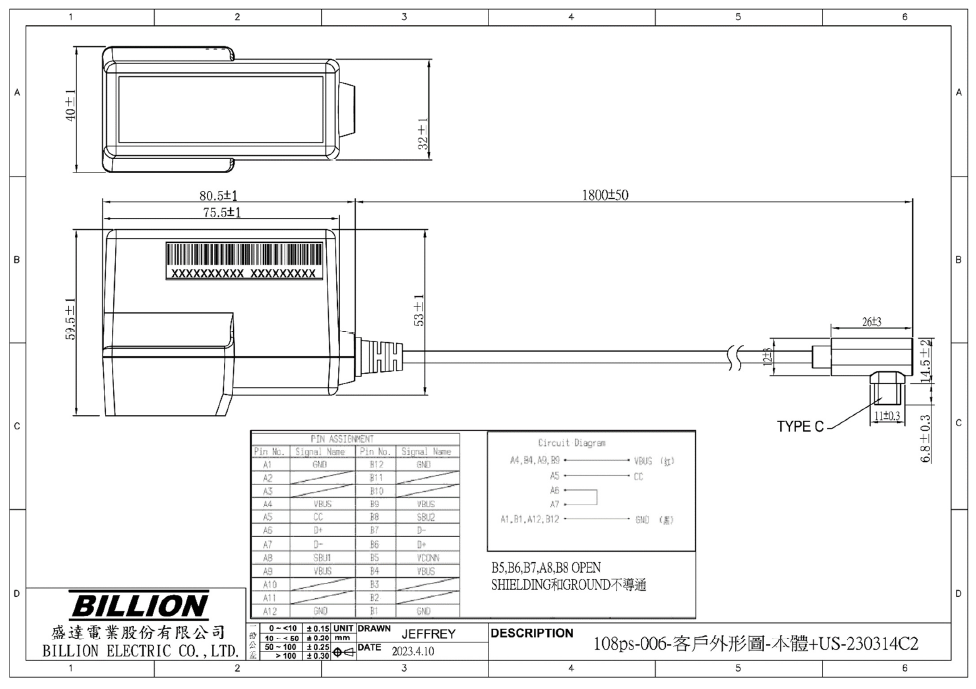

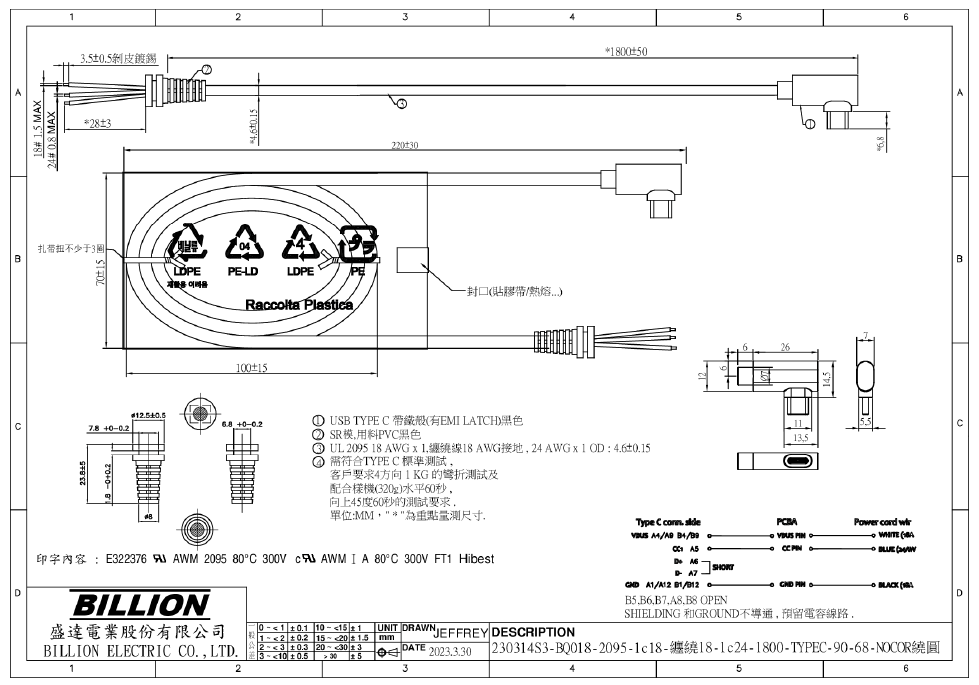

Schéma :

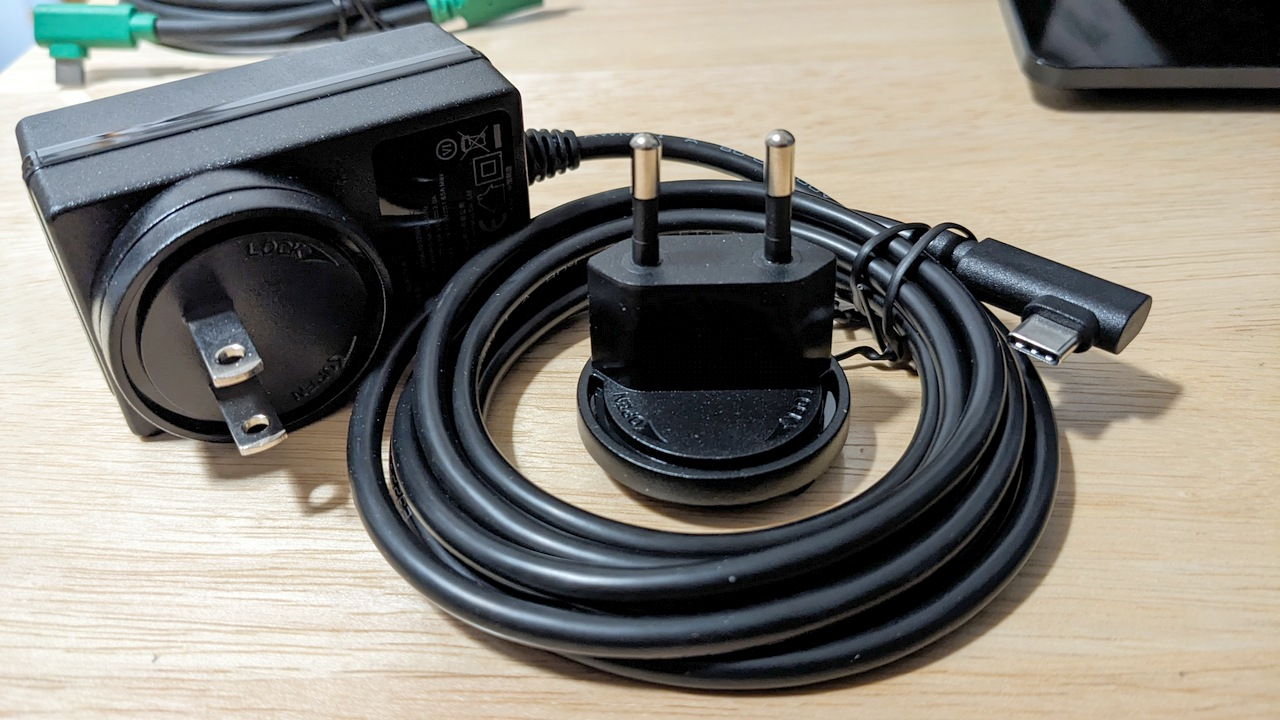

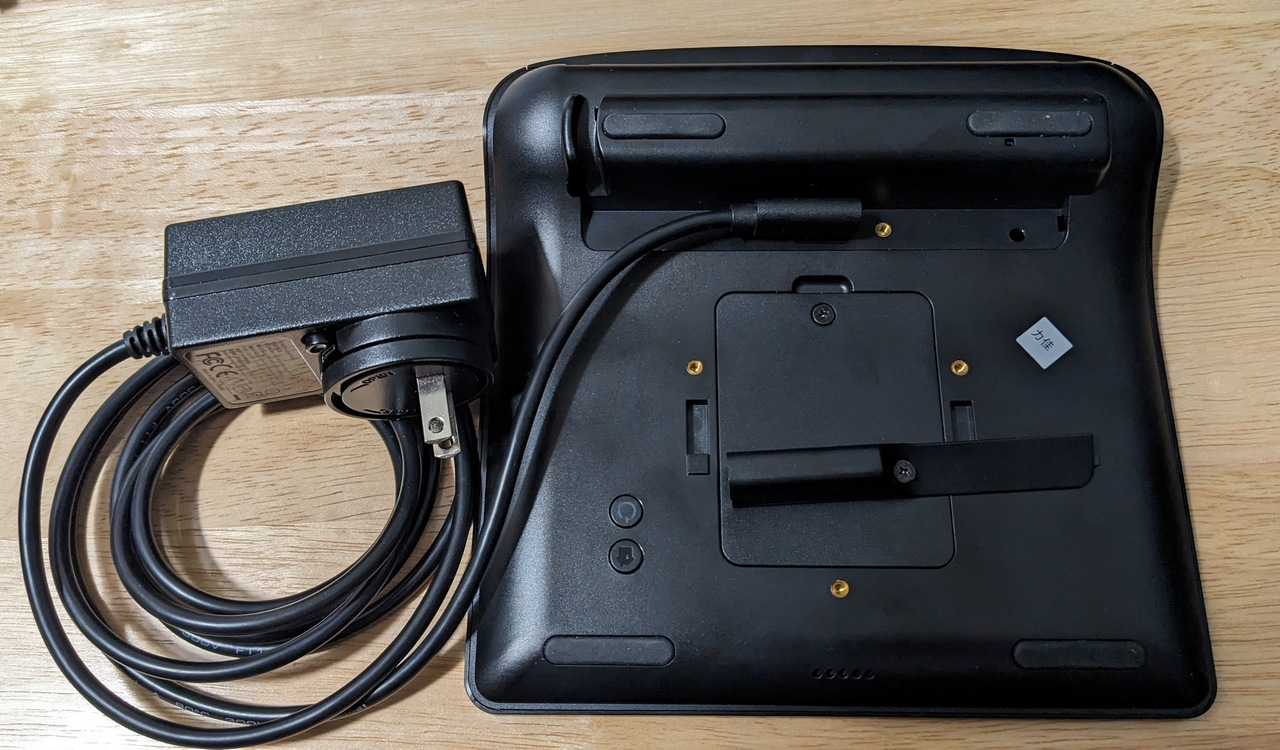

Photos :
