Cet article fournit les spécifications pour le bloc d'alimentation P/N : E516762.

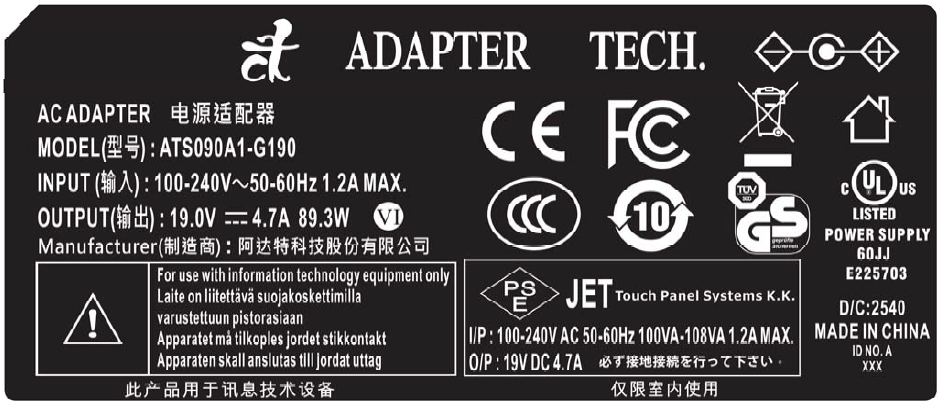

Le ATS090A1-G190 est un adaptateur de puissance AC-DC universel de 90W conçu pour les contrôleurs industriels et les applications I.T.E. Il délivre une sortie de 19V DC avec une efficacité élevée et de multiples caractéristiques de protection.

Caractéristiques

• Entrée : Universelle 100 ~ 240 VAC / 50 ~ 60 Hz, aucun interrupteur à glissière requis
• Sortie : +19.0 V / 0 ~ 4.7 A
• Dimension du boîtier : 133.5 (L) × 53.5 (l) × 33.0 (H) ± 1 mm
• Efficacité : Moyenne ≥ 88 %, ≥ 79 % @ 10 % de charge
• Sécurité : Certifié CUL / UL / GS / PSE / CCC
• EMI : CE / FCC Classe B (conduction & radiation)
• Protection : OVP, SCP, OCP, OTP
• Application : Adapté à l'utilisation I.T.E. et contrôleur industriel
• Normes : Conforme au niveau VI DoE / ErP Lot 7

Spécifications d'entrée

• Tension : Universelle 100 ~ 240 VAC, monophasé
• Fréquence : 50 ~ 60 Hz
• Courant : 1.2 A Max.
• Courant d'appel : 80 A max @ 230 VAC (démarrage à froid, 25°C, charge maximale)
• Efficacité : Moyenne ≥ 88 % (115 & 230 VAC), ≥ 79 % @ 10 % de charge
• Consommation d'énergie : ≤ 0.21 W (sans charge)
• Facteur de puissance : ≥ 0.9 @ pleine charge
• Remarque : Efficacité moyenne (Eff_av) calculée à partir de mesures de 25 %, 50 %, 75 % et 100 % de charge

Spécifications de sortie

• Tension de sortie DC : +19.0 V ± 5%
• Courant : 4.7 A Max.
• Régulation : 18.05 V min ~ 19.0 V typ ~ 19.95 V max
• Ripple & bruit : 228 mVp-p Max (bande passante de 20 MHz, 0.1 μF + 47 μF caps à la sortie)
• Puis totale : 89.3 W Max.

Fonctions de protection

• Protection contre les sur-tensions (OVP) : 150 % Vout Max, verrouillage à 50 % de charge
• Protection contre les courts-circuits (SCP) : Auto-récupération
• Protection contre les sur-courants (OCP) : 180 % Iout Max, auto-récupération
• Protection contre les surchauffes (OTP) : Auto-récupération

Exigences de sécurité

• Résistance diélectrique : Primaire à secondaire 3000 VAC RMS, Primaire à la terre 1770 VAC RMS, 1 minute chacune
• Résistance d'isolation : ≥ 10 MΩ, 500 VDC (Primaire à secondaire / Primaire à la terre)
• Courant de fuite : <5 ma="mA" rms="RMS">
• Test de mise à la terre : <0.1>

Performance environnementale & opérationnelle

• Température de fonctionnement : -20°C ~ +40°C
• Température de stockage : -20°C ~ +80°C
• Humidité de fonctionnement : 20 % ~ 80 % HR (sans condensation)
• Humidité de stockage : 10 % ~ 90 % HR (sans condensation)
• Refroidissement : Convection naturelle de l'air

Fiabilité

• MTBF : 300 000 heures (calculé à 25°C selon Telcordia SR-332)

Spécifications mécaniques

• Poids : 292 g (référence)
• Type de câble : Noir UL1185 18AWG (fil + prise)

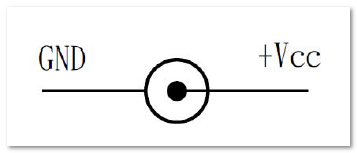

• Prise : 5.5 × 2.5 × 8.5 mm, assignation de broche de fourche d'accord et cannelure

• Longueur du câble : 1800 mm
• Dimension du boîtier : 133.5 mm (L) × 53.5 mm (l) × 33 mm (H) ± 1 mm
• Flammabilité du matériau : UL 94V-0

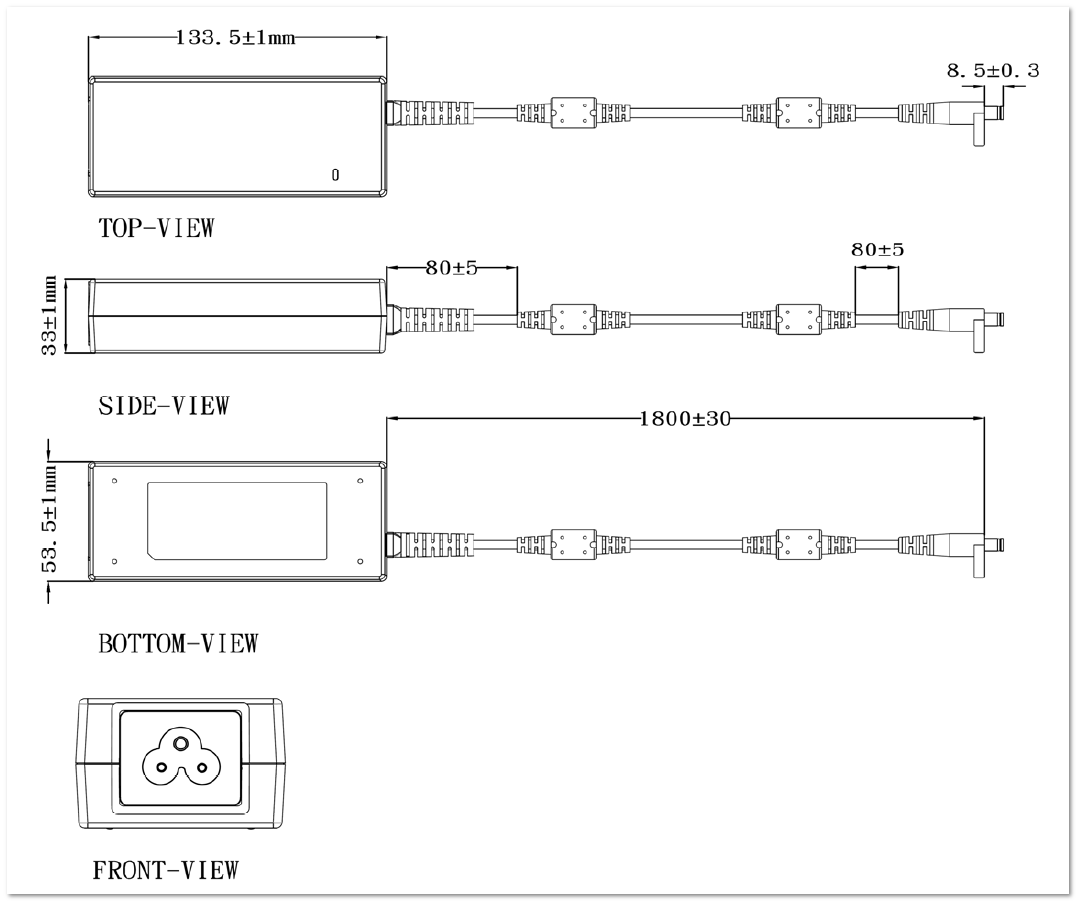

• Apparence externe : Conformément au dessin technique ci-dessous (échelle → mm)
