Cet article fournit les spécifications pour Elo P/N : E695712, adaptateur secteur 120W.

Caractéristiques électriques

Caractéristiques d'entrée

Tension nominale

• Tension d'entrée nominale : 100 Vac – 240 Vac.

Plage de tension d'entrée

• L'adaptateur doit fonctionner de 90 Vac à 264 Vac.

Fréquence nominale

• Fréquence nominale : 50 Hz – 60 Hz.

Fréquence d'entrée

• Fréquence d'entrée : 47 Hz – 63 Hz.

Courant d'entrée

• <2.0 A rms à 100 Vac d'entrée et charge maximale.

Courant d'appel

• Le courant d'appel maximal doit être inférieur à 150 A à 264 Vac d'entrée et ne doit pas causer de dommages à l'adaptateur.

Efficacité énergétique

• Efficacité minimale de 88 % mesurée à la fois à 115 Vac et 230 Vac de tension d'entrée, dans des conditions de charge de 25 %, 50 %, 75 %, et 100 %, y compris la perte du câble DC.

Consommation en veille

• Consommation en veille maximale inférieure à 0,21 W à la fois à 115 Vac et 230 Vac d'entrée.

Caractéristiques de sortie

Tension de sortie nominale

• La tension de sortie nominale est spécifiée à 24.0 VDC.

Plage de tension de sortie

• La tension de sortie variera de 22.8 VDC à 25.2 VDC lorsque la charge est appliquée.

Puissance nominale

• Cet adaptateur supporte une sortie continue de 120 Watts dans toutes les conditions spécifiées.

Courant nominal

• Cet adaptateur peut fonctionner de 0 A à 5 A, avec la tension de sortie dans la plage spécifiée dans la section Plage de tension de sortie.

Ondulation et bruit de sortie (Tension AC d'entrée : 100 V –240 V)

• La tension d'ondulation de sortie est limitée à 240 mV crête à crête ou moins.
• La tension de bruit de sortie est également limitée à 240 mV crête à crête ou moins.

Méthodes de mesure :

• T1 : Effectué en utilisant un oscilloscope à bande passante de 20 MHz.
• T2 : Un condensateur céramique de 0.1 µF et un condensateur électrolytique de 10 µF appliqués aux bornes du connecteur de sortie.
• T3 : Mesures effectuées à la fin du câble DC.

Stabilité

L'adaptateur fonctionne de manière inconditionnelle stable dans ses spécifications de fonctionnement normales.

Protection

Protection contre les courts-circuits

• L'adaptateur protège contre les courts-circuits entre les bornes de sortie sans entraîner de risques d'incendie ou de dommages, reprenant un fonctionnement normal une fois le court-circuit éliminé.

Protection contre les sur-courants

• Lorsqu'un sur-courant se produit (120 % < OCP <180 %), l'alimentation d'entrée réduit ou cesse la sortie sans causer de dommages, avec une récupération automatique dès que la condition de sur-courant est supprimée.

Charge de pointe

• En fonctionnement avec une entrée de 100–220 Vac, la tension de sortie reste entre 18–26 V, avec des charges de pointe spécifiques définies comme suit :
• 8 A de pointe pendant une durée de 2 ms (durée de service environ 14, supposant 2 A RMS), taux de montée/descente : 2.5 A/µs.
• 20 A de pointe pendant une durée de 100 µs (durée de service environ 40, supposant 2 A RMS), taux de montée/descente : 2.5 A/µs.

Dimensions du connecteur :

• Connecteur cylindrique DC 2.5mm (+/- 0.1mm) ID de broche, 5.5mm (+/- 0.05mm) OD cylindrique, 8.0mm (+/- 0.3mm) Longueur du cylindre) | Broche centrale positive

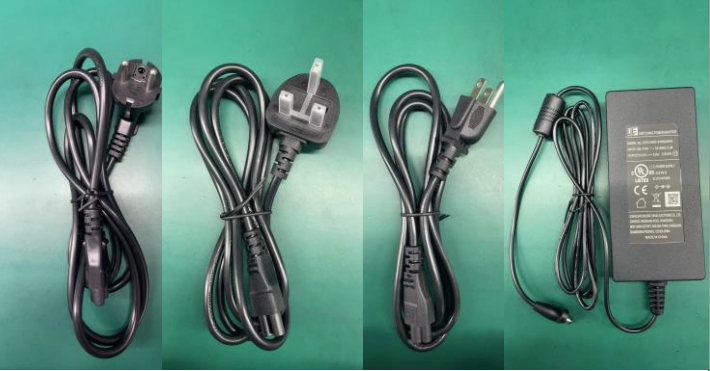

Photo :

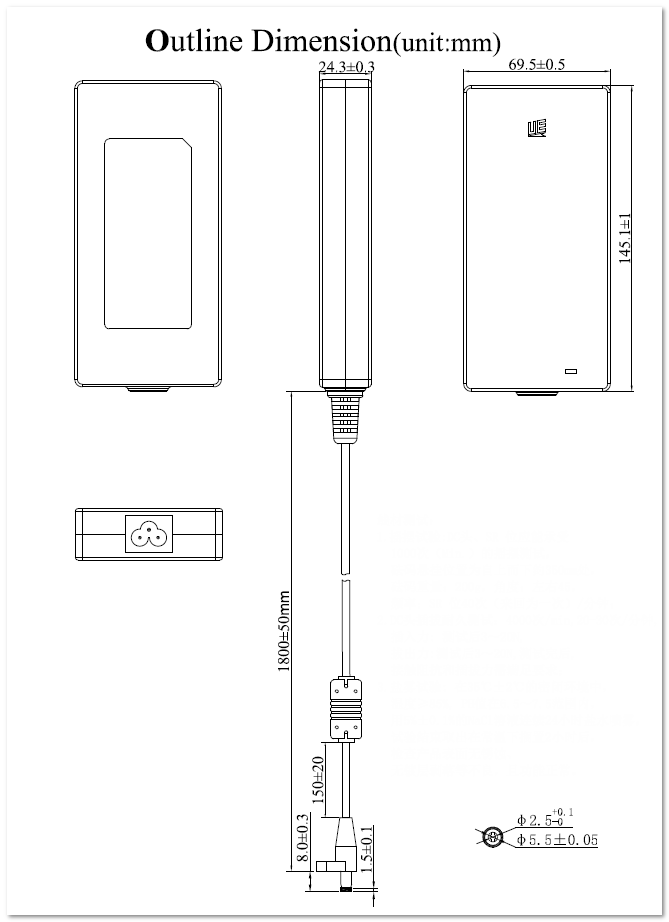

Schéma :
