Où puis-je trouver des informations sur P/N : E180092, kit de bloc d'alimentation du Royaume-Uni ?

Cet article explique où trouver des informations sur P/N : E180092, Kit d'alimentation Royaume-Uni

Les informations ci-dessous concernent le bloc d'alimentation de 50W vendu pour les moniteurs Elo Open Frame utilisés au Royaume-Uni.

Kit d'alimentation Elo, P/N : E180092
Code UPC : 741149326087
Description P/N Elo : ELO-PWR-BRICKCAB- LVL6-UK12V, 4.16A, 50W-R
Zone géographique prévue : Royaume-Uni
P/N de la base de l'adaptateur secteur : E217485
Description du câble d'alimentation AC : Noir, 1,8m, prise UK vers IEC 60320-C13

Spécifications :

1. PORTÉE
•   Ce document définit la spécification pour le bloc d'alimentation Delta ADP-50YH.

2. DESCRIPTION GÉNÉRALE
•   Bloc d'alimentation externe 50W ・Niveau VI ・LPS ・Conforme RoHS

3. SPÉCIFICATIONS GÉNÉRALES
•   Bloc d'alimentation Delta
•   Dimensions 120mm (L) × 52,5mm (l) × 32,5mm (H) ou 110mm (L) × 62,0mm (l) × 31,5mm (H) (sans dépassement et câble)
•   Poids - Environ 284g
•   Prise - 3 broches (IEC60320-1 C14)
•   Couleur - Noir
•   Sortie - Câble DC

o   Longueur Environ 1,8m
o   Câble 17AWG
o   Prise Extérieure φ5.5 Intérieure φ2.1

4. SPÉCIFICATIONS ENVIRONNEMENTALES
•   Température de fonctionnement 0～40℃
•   Humidité de fonctionnement Delta : 8～95%RH (Sous non-condensation）
•   Température de stockage Delta : -20～95℃
•   Humidité de stockage 10～90%RH (Sous non-condensation）5～95%RH (Sous non-condensation）

5. SPÉCIFICATIONS D'ENTRÉE
•   Tension

o Tension nominale AC100-240V
o Plage de fonctionnement AC90-264V

• Fréquence

o Fréquence nominale 50 ／60Hz
o Plage de fonctionnement 47-63Hz

•   Courant d'entrée AC - Delta : Max.1.7A

6. SPÉCIFICATIONS DE SORTIE (BLOC D'ALIMENTATION）
•   Tension nominale - DC12V
•   Courant de sortie - Max. 4.16A
•   Tension de ondulation - Moins de 300mVp-p (Sous alimentation AC normale）

7. SPÉCIFICATIONS DE SÉCURITÉ
•   Courant de fuite - Delta : moins de 0.60mA
•   Tension d'endurance - 3000VAC, moins de 10mA, 1 sec
•   Résistance d'isolation - DC500V, supérieure à 20MΩ, 1 sec
•   Autres

o Fonction OVP
o Fonction SCP

8. RÉGLEMENTATION
• Bloc d'alimentation

o Sécurité : PSE, UL, c-UL, Marque S d'Argentine, PSB, GOST, NOM, TUV-GS, KC, CCC, BSMI
o EMI : VCCI-B, CE, FCC, C-Tick

9. FIABILITÉ
•   MTBF - Delta : 100,000 heures (Sous 25℃）

10. PRÉCAUTIONS ET AUTRES
•   Pour bloc d'alimentation uniquement
•   Garantie annulée en cas de modification par le client.
•   Changement de spécification - Cette spécification sera mise à jour sans préavis.

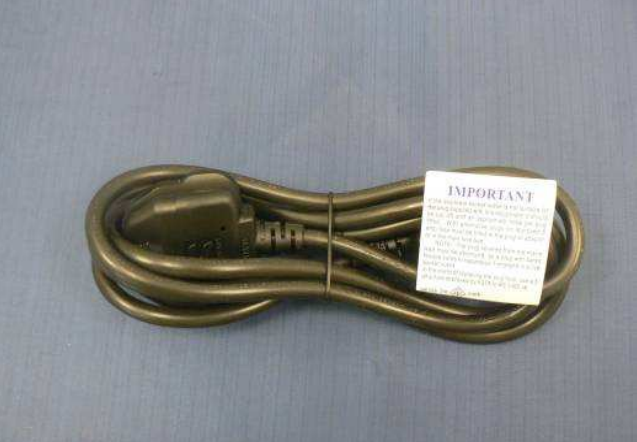

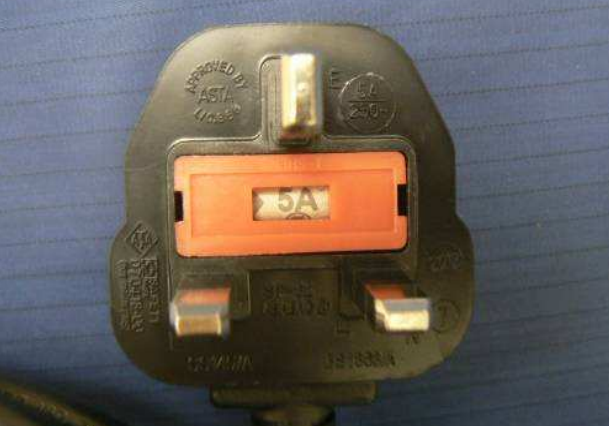

Photos

Dessins
