Cet article fournit les dessins et spécifications de l'adaptateur secteur E005277
Ci-dessous se trouvent les spécifications et dessins du kit brique d'alimentation E005277.
Le kit d'adaptateur secteur E005277 inclura l'un des adaptateurs secteur ci-dessous :
- E217485 PWR-BRICK,12V,50W,LVL VI,2.1D,DELTA
- E757851 PWR-BRICK,12V,50W,LVL VI,2.1D,FSP
Ce kit contient également un (1) câble d'alimentation AC : Noir, 1,8 m, prise NA vers IEC 60320-C13
Spécifications :
1. PORTÉE
• Ce document définit la spécification pour la brique d'alimentation Delta ADP-50YH ou FSP FSP050-DIBAN2.
2. DESCRIPTION GÉNÉRALE
• Brique d'alimentation externe de 50W ・Niveau VI ・LPS ・Conforme RoHS
3. SPÉCIFICATION GÉNÉRALE
• Brique d'alimentation Delta
• Dimensions 120 mm (L) × 52,5 mm (l) × 32,5 mm (H) ou 110 mm (L) × 62,0 mm (l) × 31,5 mm (H) (sans saillie ni câble)
• Poids - Environ 284 g
• Prise - 3 broches (IEC60320-1 C14)
• Couleur - Noir
• Sortie - Câble DC
• Dimensions 120 mm (L) × 52,5 mm (l) × 32,5 mm (H) ou 110 mm (L) × 62,0 mm (l) × 31,5 mm (H) (sans saillie ni câble)
• Poids - Environ 284 g
• Prise - 3 broches (IEC60320-1 C14)
• Couleur - Noir
• Sortie - Câble DC
o Longueur Environ 1,8 m
o Câble 17AWG
o Prise extérieure φ5,5 intérieure φ2,1
o Câble 17AWG
o Prise extérieure φ5,5 intérieure φ2,1
4. SPÉCIFICATION ENVIRONNEMENTALE
• Température de fonctionnement 0～40℃
• Humidité de fonctionnement Delta : 8～95%RH (Sans condensation）
• Température de stockage Delta : -20～95℃
• Humidité de stockage 10～90%RH (Sans condensation）5～95%RH (Sans condensation）
• Humidité de fonctionnement Delta : 8～95%RH (Sans condensation）
• Température de stockage Delta : -20～95℃
• Humidité de stockage 10～90%RH (Sans condensation）5～95%RH (Sans condensation）
5. SPÉCIFICATION D'ENTRÉE
• Tension
o Tension nominale AC100-240V
o Plage de fonctionnement AC90-264V
o Plage de fonctionnement AC90-264V
• Fréquence
o Tension nominale 50／60Hz
o Plage de fonctionnement 47-63Hz
o Plage de fonctionnement 47-63Hz
• Courant d'entrée AC - Delta : Max.1.7A
6. SPÉCIFICATION DE SORTIE (BRIQUE D'ALIMENTATION）
• Tension nominale - DC12V
• Courant de sortie - Max. 4.16A
• Tension de bruit - Moins de 300mVp-p (Sous alimentation AC normale）
• Courant de sortie - Max. 4.16A
• Tension de bruit - Moins de 300mVp-p (Sous alimentation AC normale）
7. SPÉCIFICATION DE SÉCURITÉ
• Courant de fuite - Delta : moins de 0.60mA
• Tension d'entretien - 3000VAC, moins de 10mA, 1 sec
• Résistance d'isolement - DC500V, supérieure à 20MΩ, 1 sec
• Autres
• Tension d'entretien - 3000VAC, moins de 10mA, 1 sec
• Résistance d'isolement - DC500V, supérieure à 20MΩ, 1 sec
• Autres
o Fonction OVP
o Fonction SCP
o Fonction SCP
8. RÉGLEMENTATION
• Brique d'alimentation
o Sécurité : PSE, UL, c-UL, S-Mark d'Argentine, PSB, GOST, NOM, TUV-GS, KC, CCC, BSMI
o EMI : VCCI-B, CE, FCC, C-Tick
o EMI : VCCI-B, CE, FCC, C-Tick
9. FIABILITÉ
• MTBF - Delta : 100 000 heures (Sous 25℃）
10. GARANTIE
• La période de garantie est de 3 ans.
• Nous remplaçons la production pendant la période de garantie
• Des services payants sont disponibles après la période de garantie.
• Les frais de service gratuits ne sont pas disponibles en raison d'une mauvaise utilisation sous garantie.
• Nous remplaçons la production pendant la période de garantie
• Des services payants sont disponibles après la période de garantie.
• Les frais de service gratuits ne sont pas disponibles en raison d'une mauvaise utilisation sous garantie.
11. PRÉCAUTIONS ET AUTRES
• Pour la brique d'alimentation uniquement
• La garantie est nulle en cas de modification par le client.
• Changement de spécification - Cette spécification sera mise à jour sans préavis.
• La garantie est nulle en cas de modification par le client.
• Changement de spécification - Cette spécification sera mise à jour sans préavis.
Photos

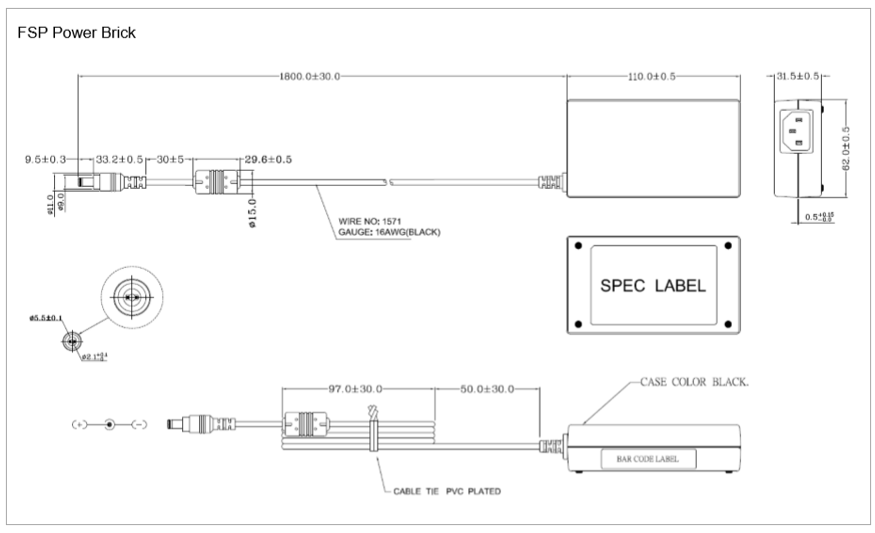

Dessin
